Типы бытовых счетчиков газа: мембранные, ультразвуковые, микротермальные

Виды и типы газовых счетчиков: какой выбрать для квартиры или частного дома

Согласно законодательству РФ, все жилые и многоквартирные дома должны оборудоваться счетчиками газа, если расход газа превышает 2 м3/час. А чтобы измерение потребления газа было максимально эффективным и точным, необходимо выбрать правильный счетчик.

Существует следующие типы счетчиков газа бытовых: мембранные (также известные как диафрагменный счетчик газа), ультразвуковые и микротермальные. Каждый из видов газовых счетчиков имеет свои особенности, плюсы и минусы. И только сравнив все виды счетчиков газа, можно подобрать наиболее подходящее оборудование и определить, какой газовый счетчик лучше для квартиры.

Счетчики газа мембранного типа (диафрагменные, камерные)

Мембранные (диффузорные, диафрагменные, камерные) являются наиболее распространенными среди бытовых газовых счетчиков. Их принцип работы основывается на поочередном вытеснении газа из рабочих камер за счет попеременного перемещения диафрагм входным давлением топлива. Именно поэтому их часто называют диафрагменный счетчик газа.

Прибор имеет 2 камеры, каждая из которых обладает фиксированным объемом. Клапаны впускают и выпускают газ, а любое движение мембраны преобразуется в поворот привода счетного механизма. Таким образом, благодаря перемещению диафрагм через систему рычагов и редуктор, счетный механизм приводится в действие и показывает прошедший через него объем топлива.

К плюсам мембранных типов бытовых счетчиков газа можно отнести:

• высокую точность показаний;
• возможность монтажа в помещениях и на улице;
• прочный герметичный корпус, выдерживающий высокие температуры;
• непритязательность к качеству поступающего топлива;
• срок службы не менее 20 лет (поверку нужно выполнять каждые 10 лет);
• приемлемую цену.

Для тех, кто ищет самый экономичный прибор, стоит обратить внимание именно на эту категорию. Такие газовые счетчики виды которых представлены на рынке, практически не ломаются. Но они имеют и некоторые недостатки:

• громоздкость;
• невзрачность;
• сложность конструкции;
• сильный шум во время работы;
• подверженность воздействию магнитных полей.

С учетом всех плюсов и минусов специалисты рекомендуют устанавливать мембранные счетчики в частных домах, размещая их на улице в специальном коробе. Для тех, кто интересуется, какой счетчик газа лучше ставить в квартире, стоит рассмотреть и другие варианты.

Можно выделить такую опулярную модель, как СГБ Сигнал Г4 (G4). Стоимость приборов начинается от 3 000 рублей.

Ультразвуковой газовый счетчик

Ультразвуковые счетчики представляют собой современные виды газовых счетчиков для квартиры, которые работают на основе разницы скоростей двух ультразвуков, пропорциональной скорости движения топлива. Один ультразвук пускается по ходу потока газа, а другой — против. Оборудование комплектуется программируемыми вычислительными блоками, обеспечивающими подключение к каналам передачи данных.

По своей конструкции ультразвуковой газовый счетчик преимущественно не сложный. Они состоят из пары ультразвуковых излучателей, которые либо противоположно расположены относительно друг друга по оси счетчика, либо находятся на одной стороне.

В первом случае расположения ультразвуковая волна попадает на один излучатель, а затем отражается от противоположной стены и поступает на другой излучатель. Во втором случае — волна ультразвука поступает прямо от одного излучателя к другому. Сложные модели оснащены сразу несколькими парами излучателей.

Конструкция прибора подразумевает обязательное наличие температурного датчика. Это объясняется тем, что такие приборы подходят для эксплуатации только при определенной температуре окружающей среды. Некоторые модели также имеют энергозависимую память, что позволяет сохранять данные об использованном количестве топлива за большой промежуток времени.

Приборы данного типа обладают следующими преимуществами:

• высокая пропускная способность;
• устойчивость к воздействию перегрузок во время работы;
• бесшумность работы;
• высокая точность показателей потока топлива;
• компактные размеры; устойчивость к вибрациям и ударам;
• простота монтажа;
• демократичная цена.

Срок службы ультразвуковых счетчиков довольно продолжительный, не менее 20 лет. За счет отсутствия механических деталей счетчики редко выходят из строя. Некоторые модели могут подвергаться удаленной диагностике. Для многих потребителей именно такой тип становится оптимальным выбором при решении вопроса, какой газовый счетчик купить в квартиру.

Недостатков у такого типа расходомеров почти нет. Единственное, что они имеют повышенную чувствительность к перекосам потоков. Ультразвуковые счетчики подходят для работы в любой плоскости при температуре окружающего воздуха от -50 до + 600 градусов. Допустимая рабочая температура жидкости — от — 50 до +80, а диапазон рабочего давления — от 0,1 до 40 МПа.

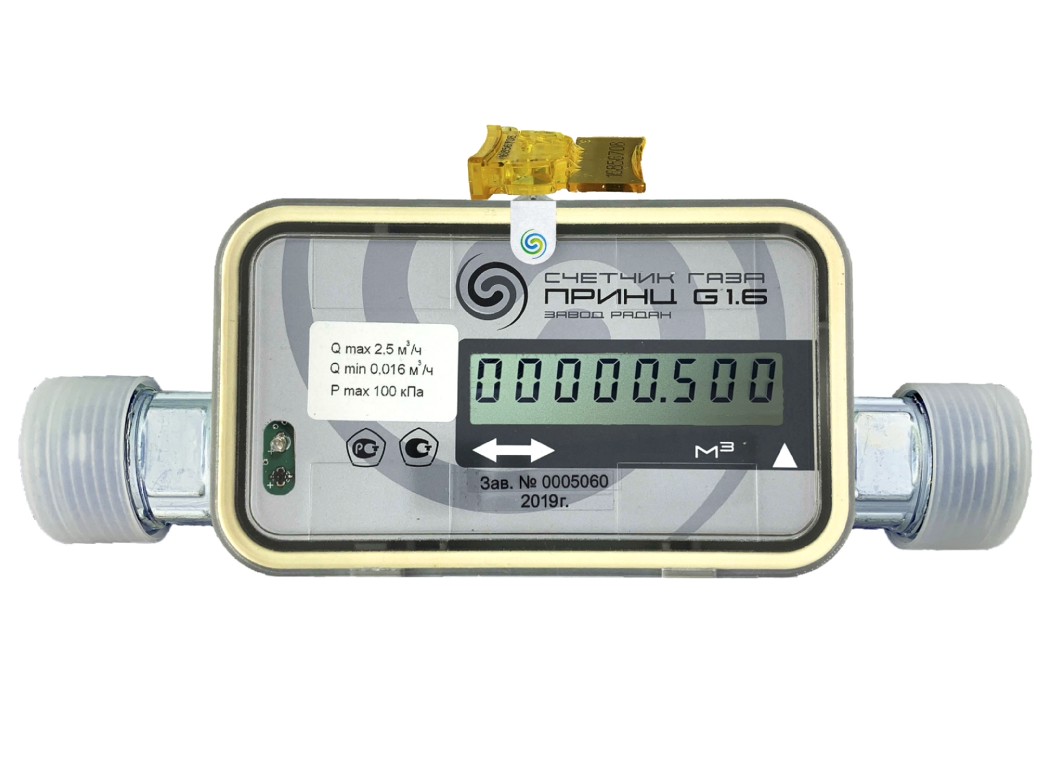

Самыми популярными моделями являются счетчики газа Принц завода «РаДан». Цена таких приборов разная, есть как бюджетные модели, так и дорогие.

Счетчики газа микротермального типа

Микротермальные счетчики предназначены для коммунальных и бытовых секторов потребления газа с расходом газа до 45 м3/час. Измерение газа такими расходомерами производится по прямому методу, приведенному к стандартным условиям при температуре от -20 до +55⁰С и абсолютном значении давления до 121 кПа. Это один из самых современных типов.

Принцип действия микротермальных счетчиков газа основывается на измерении смещения градиента температуры нагретого участка чувствительного элемента измерительного модуля, который находится в потоке измеряемой среды. При этом смещение градиента температуры зависит от массового расхода топлива, его теплопроводности, теплоемкость и плотности.

В микротермальных счетчиках имеются встроенные системы телеметрии и диагностики работоспособности оборудования.

Такие приборы имеют следующие преимущества:

• простота и надежность конструкции;
• высокая пропускная способность;
• широкий диапазон работы;
• встроенная система диагностики нештатных ситуаций;
• непритязательность к качеству топлива;
• средний уровень шума во время работы;
• возможность использования при высоком давлении;
• наличие защиты от несанкционированного вмешательства.

Еще одно преимущество такого типа счетчиков — наличие запорного клапана, который обеспечивает постоянный контроль работоспособности основных узлов прибора. Управление клапаном осуществляется дистанционно, по командам оператора сервера сбора данных. Срок работы клапана — не менее 10 тысяч срабатываний.

Микротермальные счетчики имеют продолжительный срок службы и межповерочный интервал — 6 лет. При выборе газового счетчика для квартиры многие специалисты рекомендуют именно этот тип.

Самой популярной моделью является СМТ-Смарт К G6. Стоимость таких приборов разная, в зависимости от производителя.

Сравнение типов газовых счетчиков

Чтобы понять, какие бывают газовые счетчики и какой из них лучше всего подойдет для ваших нужд, следует сравнить их преимущества и недостатки. В этом вам поможет следующая таблица, где представлено описание типа прибора расходомера по основным характеристикам.

Характеристика	Мембранный (Диафрагменный)	Ультразвуковой	Микротермальный
Срок службы	20-30 лет	20 лет	20+ лет
Точность измерений	Высокая	Высокая	Высокая
Размеры	Большие	Компактные	Компактные
Уровень шума	Высокий	Низкий	Средний
Стоимость	Низкая	Средняя	Выше средней
Межповерочный интервал	10 лет	10-12 лет	6 лет
Антимагнитная защита	Отсутствует	Есть	Есть
Энергозависимость	Нет (Механические)	Да (Батарея)	Да (Батарея)
Дистанционный съём	Нет	Да	Да
Запорный клапан	Нет	Опционально	Да (часто встроен)
Рекомендация	Частный дом (улица)	Квартира, частный дом	Квартира, дом (высокий расход)

Как выбрать газовый счетчик в квартиру: практические рекомендации

Установка газового счетчика позволяет оплачивать реальные суммы, соответствующие потребленным кубометрам. И чтобы показания были максимально достоверными, а эксплуатация прибора — простой и удобной, необходимо правильно выбрать оборудование. Важно знать, какие бывают газовые счётчики и их особенности.

При выборе нужно учитывать следующие факторы:

• допустимый температурный режим для работы прибора;
• условия и особенности размещения счетчика (внутри здания или снаружи);
• способ подключения устройства, необходимость наличия внешнего источника электропитания;
• объем и качество поступаемого топлива;
• количество жильцов, потребляющих газ;
• расстояние центров входа/выхода топлива;
• диаметр резьбы подключаемого прибора;
• срок службы и период поверки счетчика.

Все газовые счетчики имеют маркировку с учетом того, какой объем газа они могут пропустить. К примеру, если в доме потребляется около 4 м³/час, на приборе указывается G-4. Чтобы узнать тип счетчика, достаточно посмотреть на его маркировку и техническую документацию.

В частном секторе счетчик устанавливается на улице, поэтому нужно выбирать оборудование с термокомпенсатором. И следует учитывать, что температуры могут доходить до -30 градусов, поэтому без дополнительного устройства контроллер не сможет работать.

Рекомендации по выбору газового счетчика для разных условий

Для бытовых условий можно выбрать мембранные, ультразвуковые или микротермальные газовые счетчики. Они отлично подойдут для учета количества потребляемого газа как в небольшом частном доме или квартире, так и в большом коттедже.

Мембранные приборы из-за своих больших размеров обычно устанавливают в частных домах, на улице. Если вы решаете, газовый счетчик в квартиру какой лучше, то стоит обратить внимание на более компактные модели.

Ультразвуковые модели не рекомендуется использовать в сетях с наличием акустических шумов. В случае их монтажа на улице, оборудование следует поместить под крышу, чтобы исключить прямое попадание УФ-лучей на корпус прибора. Для учета больших объемов потребления топлива рекомендуется выбирать микротермальные счетчики.

Из всего вышеописанного можно сделать выводы, что каждый тип расходомера по-своему хороший в той или иной ситуации. И если правильно подобрать прибор, можно обеспечить точные и надежные измерения потребления газа в бытовых условиях.

Поэтому рекомендуется изучить описание типа счетчика газа, плюсы и минусы, и только потом делать выбор. А если вы не знаете, как узнать тип счетчика и какой прибор вам подойдет лучше всего, обратитесь за советом к специалисту нашей компании. Мы предлагаем большой выбор бытовых газовых счетчиков.
