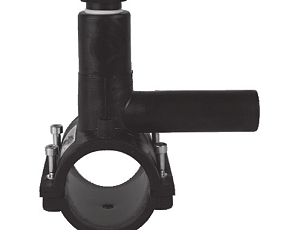

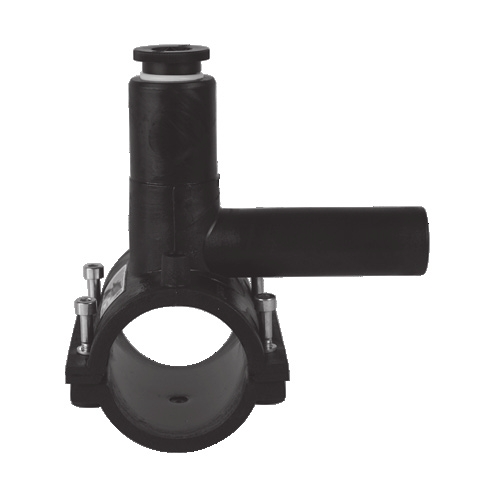

Арматура для врезки под давлением DAA (Седловой отвод - Седелка) Frialen d125x50x50 SDR11
Новости компании

Арматура для врезки под давлением DAA (Седловой отвод - Седелка) Frialen d125x50x50 SDR11

Служит для врезки в действующие трубопроводы с давлением до 10 бар (газ) и 16 бар (вода) без утечек и без образования стружки. Имеет интегрированную фрезу с верхним и нижним упором. Открытый нагревательный элемент для оптимальной теплопередачи. Заглушки-пробки имеют внутреннее уплотняющее кольцо. Надстройка врезного приспособления завариваемая (d3 = MV d 32, MV d 40, MV d 50). Перед врезкой возможно испытание под давлением трубопровода-отвода со стороны арматуры с применением адаптера. Длина выходного патрубка рассчитана на 2 сварки. (Седловой отвод - седелка)

Максимальное допустимое рабочее давление 16 бар (вода)/10 бар (газ)


d1 d2 Артикул VE PE d3 Врезное отверстие L вес кг/шт. Цена, в руб.
40 20 612630 20 640 32 16 74 0,29 Под запрос
40 20 612630 30 240 50 25 120 0,37 Под запрос
40 25 616473 30 240 50 25 120 0,38 Под запрос
40 32 616474 30 240 50 25 120 0,385 Под запрос
50 20 616475 28 224 50 25 120 0,385 Под запрос
50 25 612702 20 360 40 21 98 0,45 Под запрос
50 25 612702 28 224 50 25 120 0,39 Под запрос
50 32 615080 20 360 40 21 98 0,47 Под запрос
50 32 615080 28 224 50 25 120 0,4 Под запрос
63 20 612631 16 288 40 21 98 0,5 Под запрос
63 20 612631 20 160 50 25 130 0,45 Под запрос
63 25 612633 16 288 40 21 98 0,505 Под запрос
63 25 612633 20 160 50 25 130 0,46 Под запрос
63 32 612632 16 288 40 21 98 0,515 Под запрос
63 32 612632 20 160 50 25 130 0,465 Под запрос
63 40 612623 16 288 40 21 98 0,53 Под запрос
63 63 616334 20 160 50 30 127 1,06 Под запрос
63 63 616334 20 160 50 30 160 0,635 Под запрос
75 32 616482 24 192 50 25 130 0,485 Под запрос
75 40 612813 12 216 40 21 97 0,605 Под запрос
90 20 616483 14 112 50 30 160 0,6 Под запрос
90 25 616484 14 112 50 30 160 0,61 Под запрос
90 32 612634 12 96 50 30 125 1,04 Под запрос
90 32 612634 14 112 50 30 160 0,615 Под запрос
90 50 612636 12 96 50 30 125 1,11 Под запрос
90 63 612701 12 96 50 30 125 1,23 Под запрос
90 63 612701 14 112 50 30 160 0,73 Под запрос
110 20 616487 14 112 50 30 160 0,62 Под запрос
110 25 616488 14 112 50 30 160 0,625 Под запрос
110 32 612637 10 80 50 30 121 1,305 Под запрос
110 32 612637 14 112 50 30 160 0,63 Под запрос
110 50 612638 10 80 50 30 121 1,375 Под запрос
110 63 612624 10 80 50 30 121 1,455 Под запрос
110 63 612624 14 112 50 30 160 0,78 Под запрос
125 20 616491 12 96 50 30 160 0,65 Под запрос
125 25 616492 12 96 50 30 160 0,655 Под запрос
125 32 612649 10 80 50 30 122 1,51 Под запрос
125 32 612649 12 96 50 30 160 0,67 Под запрос
125 50 612639 10 80 50 30 122 1,545 Под запрос
125 63 612309 10 80 50 30 122 1,615 Под запрос
125 63 612309 12 96 50 30 160 0,8 Под запрос
140 32 616495 12 96 50 30 160 0,7 Под запрос
140 50 615037 10 80 50 30 122 1,545 Под запрос
140 63 616496 12 96 50 30 160 0,83 Под запрос
160 20 616497 10 80 50 30 160 0,73 Под запрос
160 25 616498 10 80 50 30 160 0,735 Под запрос
160 32 612641 6 48 50 30 165 1,765 Под запрос
160 32 612641 10 80 50 30 160 0,745 Под запрос
160 50 612642 6 48 50 30 165 1,825 Под запрос
160 63 612650 6 48 50 30 165 1,9 Под запрос
160 63 612650 10 80 50 30 160 0,875 Под запрос
180 20 616501 10 80 50 30 190 0,785 Под запрос
180 25 616502 10 80 50 30 190 0,79 Под запрос
180 32 612651 5 40 50 30 165 1,775 Под запрос
180 32 612651 10 80 50 30 190 0,79 Под запрос
180 50 612644 5 40 50 30 165 1,825 Под запрос
180 63 612652 5 40 50 30 165 1,91 Под запрос
180 63 612652 10 80 50 30 190 0,94 Под запрос
200 32 612654 5 40 50 30 165 1,83 Под запрос
200 32 612654 8 64 50 30 190 0,81 Под запрос
200 50 612645 5 40 50 30 165 1,9 Под запрос
200 63 612659 5 40 50 30 165 1,95 Под запрос
200 63 612659 8 64 50 30 190 0,95 Под запрос
225 32 612657 5 40 50 30 165 1,85 Под запрос
225 32 612657 8 64 50 30 190 0,835 Под запрос
225 50 612646 5 40 50 30 165 1,92 Под запрос
225 63 612655 5 40 50 30 165 1,97 Под запрос
225 63 612655 8 64 50 30 190 0,98 Под запрос

Техническая консультация:
 Какой инструмент необходим для врезки?
     Для всех типоразмеров DAA для врезки нужен лишь один инструмент – шестигранный ключ SW17. Крутящий момент при врезке зависит от толщины трубы и составляет около 80 Нм для трубы d225/SDR11. Усилия при врезке незначительны, для работы необходим стандартный ручной инструмент. Не допускается использовать специальный инструмент, например, с электрическим или пневматическим приводом.
  Дополнительная безопасность достигается при использовании ключа для врезки FRIALEN, который имеет специальные отверстия с маркировкой размера седлового отвода. Рукоятка упрется в надстройку седлового отвода, когда будет достигнуто нижнее положение фрезы.

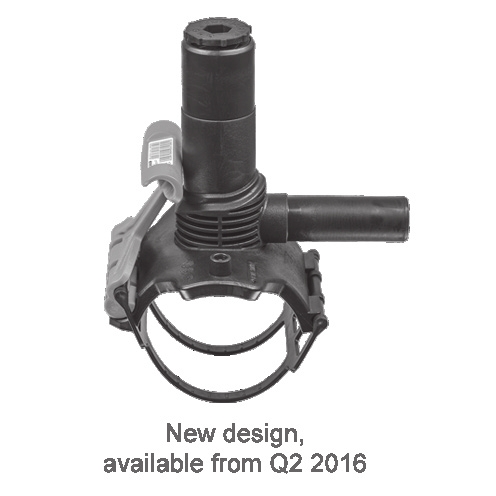

Каковы области применения прижимного механизма новой арматуры для врезки DAA?
  Малые зазоры и равномерное прижатие являются условиями хорошей сварки. Рычаг детали отвечает за равномерное и надежное прижатие седловой части к трубе. Прижимной механизм самостоятельно центрует седловой отвод, нет необходимости в дополнительном контроле затяжки болтов и равномерного прилегания ответной части.
  Прижатие интуитивно понятно, осуществляется в один миг и абсолютно просто. Эластичная ответная часть перекрывает установленные допуски диаметра трубы и компенсирует овальность до 3 % без необходимости применения скругляющих накладок.
  Трубы (в основном в водоснабжении), которые эксплуатировались с большим давлением, расширяются с течением времени. Даже если труба отклоняется от норм по наружному диаметру, это не помешает без лишних затрат и работ создать ответвления при помощи новой арматуры DAA. В некоторых случаях данное
расширение может привести к увеличению фактического наружного диаметра трубы более чем на 3%. Это будет компенсировано эластичной ответной частью и прижимным механизмом арматуры DAA. Иные детали не смогут выполнить задачу в подобном случае.
 Сколько места требуется для монтажа DAA?
Условием качественного соединения является правильная подготовка, в частности - снятие оксидного слоя с поверхности трубы при помощи специальных устройств. И для этого необходимо определенное свободное пространство. Если же не соблюдаются установленное нормами минимальное расстояние между параллельно прокладываемыми трубопроводами или, в силу обстоятельств, монтаж осуществляется в очень стесненных условиях – то даже такие условия не будут представлять проблемы для DAA. Предмонтаж арматуры DAA может проводиться в любой позиции. В данном случае рычаг заводится на арматуру для врезки, и в таком полусмонтированном состоянии арматуру можно вращать на трубе. Затем арматура DAA устанавливается в нужной позиции, после чего рычаг приводится в конечное фиксирующее положение. Данный метод позволяет произвести прижатие даже в очень стесненных условиях. Минимально необходимое расстояние между трубами составляет 30 мм.
