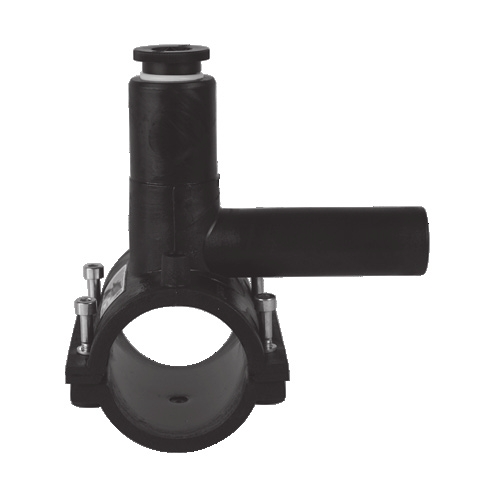

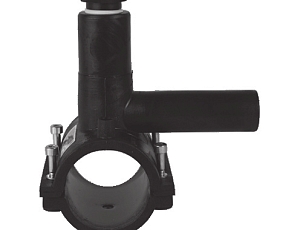

Арматура для врезки под давлением DAA (Седловой отвод - Седелка) Frialen d225x63x50 SDR11

d1	d2	Артикул	VE	PE	d3	Врезное отверстие	L	вес кг/шт.	Цена, в руб.
40	20	612630	20	640	32	16	74	0,29	Под запрос
40	20	612630	30	240	50	25	120	0,37	Под запрос
40	25	616473	30	240	50	25	120	0,38	Под запрос
40	32	616474	30	240	50	25	120	0,385	Под запрос
50	20	616475	28	224	50	25	120	0,385	Под запрос
50	25	612702	20	360	40	21	98	0,45	Под запрос
50	25	612702	28	224	50	25	120	0,39	Под запрос
50	32	615080	20	360	40	21	98	0,47	Под запрос
50	32	615080	28	224	50	25	120	0,4	Под запрос
63	20	612631	16	288	40	21	98	0,5	Под запрос
63	20	612631	20	160	50	25	130	0,45	Под запрос
63	25	612633	16	288	40	21	98	0,505	Под запрос
63	25	612633	20	160	50	25	130	0,46	Под запрос
63	32	612632	16	288	40	21	98	0,515	Под запрос
63	32	612632	20	160	50	25	130	0,465	Под запрос
63	40	612623	16	288	40	21	98	0,53	Под запрос
63	63	616334	20	160	50	30	127	1,06	Под запрос
63	63	616334	20	160	50	30	160	0,635	Под запрос
75	32	616482	24	192	50	25	130	0,485	Под запрос
75	40	612813	12	216	40	21	97	0,605	Под запрос
90	20	616483	14	112	50	30	160	0,6	Под запрос
90	25	616484	14	112	50	30	160	0,61	Под запрос
90	32	612634	12	96	50	30	125	1,04	Под запрос
90	32	612634	14	112	50	30	160	0,615	Под запрос
90	50	612636	12	96	50	30	125	1,11	Под запрос
90	63	612701	12	96	50	30	125	1,23	Под запрос
90	63	612701	14	112	50	30	160	0,73	Под запрос
110	20	616487	14	112	50	30	160	0,62	Под запрос
110	25	616488	14	112	50	30	160	0,625	Под запрос
110	32	612637	10	80	50	30	121	1,305	Под запрос
110	32	612637	14	112	50	30	160	0,63	Под запрос
110	50	612638	10	80	50	30	121	1,375	Под запрос
110	63	612624	10	80	50	30	121	1,455	Под запрос
110	63	612624	14	112	50	30	160	0,78	Под запрос
125	20	616491	12	96	50	30	160	0,65	Под запрос
125	25	616492	12	96	50	30	160	0,655	Под запрос
125	32	612649	10	80	50	30	122	1,51	Под запрос
125	32	612649	12	96	50	30	160	0,67	Под запрос
125	50	612639	10	80	50	30	122	1,545	Под запрос
125	63	612309	10	80	50	30	122	1,615	Под запрос
125	63	612309	12	96	50	30	160	0,8	Под запрос
140	32	616495	12	96	50	30	160	0,7	Под запрос
140	50	615037	10	80	50	30	122	1,545	Под запрос
140	63	616496	12	96	50	30	160	0,83	Под запрос
160	20	616497	10	80	50	30	160	0,73	Под запрос
160	25	616498	10	80	50	30	160	0,735	Под запрос
160	32	612641	6	48	50	30	165	1,765	Под запрос
160	32	612641	10	80	50	30	160	0,745	Под запрос
160	50	612642	6	48	50	30	165	1,825	Под запрос
160	63	612650	6	48	50	30	165	1,9	Под запрос
160	63	612650	10	80	50	30	160	0,875	Под запрос
180	20	616501	10	80	50	30	190	0,785	Под запрос
180	25	616502	10	80	50	30	190	0,79	Под запрос
180	32	612651	5	40	50	30	165	1,775	Под запрос
180	32	612651	10	80	50	30	190	0,79	Под запрос
180	50	612644	5	40	50	30	165	1,825	Под запрос
180	63	612652	5	40	50	30	165	1,91	Под запрос
180	63	612652	10	80	50	30	190	0,94	Под запрос
200	32	612654	5	40	50	30	165	1,83	Под запрос
200	32	612654	8	64	50	30	190	0,81	Под запрос
200	50	612645	5	40	50	30	165	1,9	Под запрос
200	63	612659	5	40	50	30	165	1,95	Под запрос
200	63	612659	8	64	50	30	190	0,95	Под запрос
225	32	612657	5	40	50	30	165	1,85	Под запрос
225	32	612657	8	64	50	30	190	0,835	Под запрос
225	50	612646	5	40	50	30	165	1,92	Под запрос
225	63	612655	5	40	50	30	165	1,97	Под запрос
225	63	612655	8	64	50	30	190	0,98	Под запрос

Техническая консультация:

 Какой инструмент необходим для врезки?

     Для всех типоразмеров DAA для врезки нужен лишь один инструмент – шестигранный ключ SW17. Крутящий момент при врезке зависит от толщины трубы и составляет около 80 Нм для трубы d225/SDR11. Усилия при врезке незначительны, для работы необходим стандартный ручной инструмент. Не допускается использовать специальный инструмент, например, с электрическим или пневматическим приводом.
  Дополнительная безопасность достигается при использовании ключа для врезки FRIALEN, который имеет специальные отверстия с маркировкой размера седлового отвода. Рукоятка упрется в надстройку седлового отвода, когда будет достигнуто нижнее положение фрезы.

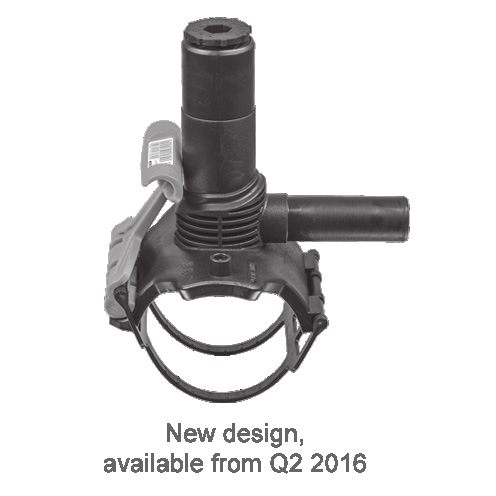

Каковы области применения прижимного механизма новой арматуры для врезки DAA?

  Малые зазоры и равномерное прижатие являются условиями хорошей сварки. Рычаг детали отвечает за равномерное и надежное прижатие седловой части к трубе. Прижимной механизм самостоятельно центрует седловой отвод, нет необходимости в дополнительном контроле затяжки болтов и равномерного прилегания ответной части.
  Прижатие интуитивно понятно, осуществляется в один миг и абсолютно просто. Эластичная ответная часть перекрывает установленные допуски диаметра трубы и компенсирует овальность до 3 % без необходимости применения скругляющих накладок.
  Трубы (в основном в водоснабжении), которые эксплуатировались с большим давлением, расширяются с течением времени. Даже если труба отклоняется от норм по наружному диаметру, это не помешает без лишних затрат и работ создать ответвления при помощи новой арматуры DAA. В некоторых случаях данное
расширение может привести к увеличению фактического наружного диаметра трубы более чем на 3%. Это будет компенсировано эластичной ответной частью и прижимным механизмом арматуры DAA. Иные детали не смогут выполнить задачу в подобном случае.

 Сколько места требуется для монтажа DAA?

Условием качественного соединения является правильная подготовка, в частности - снятие оксидного слоя с поверхности трубы при помощи специальных устройств. И для этого необходимо определенное свободное пространство. Если же не соблюдаются установленное нормами минимальное расстояние между параллельно прокладываемыми трубопроводами или, в силу обстоятельств, монтаж осуществляется в очень стесненных условиях – то даже такие условия не будут представлять проблемы для DAA. Предмонтаж арматуры DAA может проводиться в любой позиции. В данном случае рычаг заводится на арматуру для врезки, и в таком полусмонтированном состоянии арматуру можно вращать на трубе. Затем арматура DAA устанавливается в нужной позиции, после чего рычаг приводится в конечное фиксирующее положение. Данный метод позволяет произвести прижатие даже в очень стесненных условиях. Минимально необходимое расстояние между трубами составляет 30 мм.
