Клапан кнопочный АГ-М3

Назначение

Клапаны кнопочные запорные типа АГ-М3 с уловным проходом DN15 предназначены для установки перед контрольно-измерительными приборами (КИП) в качестве контрольной арматуры и снабжен: эргономичной муфтой для удобной установки КИП, а также фиксатором для установки открытого и закрытого положения. Клапан АГ-М3 снабжен штуцером для подключения давления и запорным органом игольчатого типа. Клапан возможно применять для подключения импульсных трубопроводов регулирующей и предохранительной арматуры.

Технические характеристики:

Рабочая среда: природный газ по ГОСТ 5542, неагрессивные газы, технический воздух;
Клапаны являются контрольной арматурой по ГОСТ Р 52720;
Номинальный диаметр клапанов: DN 15;
Номинальное давление: PN 16;
Герметичность затвора: Класс «А» по ГОСТ Р 54808;
Присоединение: муфтовое по ГОСТ 6527;
Масса: не более 0,25 кг;
Работоспособен при температуре: от -40 до +60 °С.

Варианты исполнения:

Обозначение	Вход / Выход
АГ-М3 G1/2-М20х1,5	G1/2" / М20х1,5
АГ-М3 G1/2	G1/2" / G1/2"
АГ-М3 G1/2-М12х1,5	G1/2" / М12х1,5

Основные преимущества:

Фиксация кнопки в крайних положениях.
Клапан снабжен запатентованным фиксатором крайних положений кнопки без дополнительных элементов. Функция позволяет иметь постоянный контроль за давлением в период настройки газового оборудования или его обслуживания. Снижается риск непреднамеренного повышения давления.
Эргономичная муфта.
Позволяет установить контрольные приборы максимально удобно для обслуживания ГРП. «Лицо» измерительных приборов может быть установлено в любое (удобное) положение. Муфты имеют три типоразмера для подключения КИП.
Стальной корпус.
При одинаковом параметре максимального рабочего давления стальной корпус обладает большим запасом прочности в сравнении с латунным у конкурентов. Корпус имеет антикоррозионное покрытие.
Компактность.

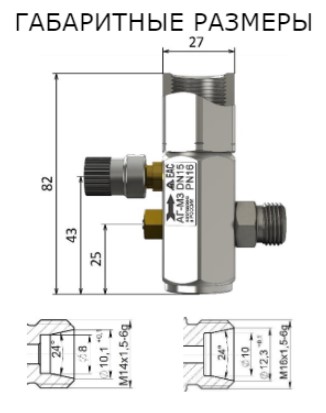

Клапан обладает минимальной строительной длинной и общими габаритными размерами.
Низкотемпературная смазка.
Использование в конструкции смазочных материалов устойчивых к температурам до минус 60°С.
