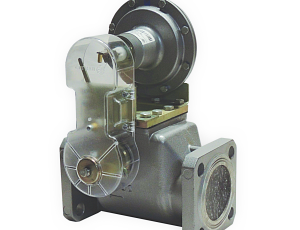

Клапаны предохранительные запорные КПЗ

Клапан КПЗ предназначен для автоматического контроля и отключения подачи газа к потребителю при аварийном повышении или понижении контролируемого давления сверх допустимых заданных значений.

Условия эксплуатации клапана должны соответствовать климатическому исполнению УХЛ 2 по ГОСТ 15150-69 для работы при температурах окружающего воздуха от минус 40 до плюс 60 °С.

Клапаны изготавливаются в следующих исполнениях:

КПЗ-50-Н - Клапаны DN50 низкого контролируемого давления;
КПЗ-50-В - Клапаны DN50 высокого контролируемого давления.

Клапан изготовлен соответствуют техническим условиям ТУ 4858-013-07508919-95, требованиям технического регламента ТР ТС 010/2011 "О безопасности машин и оборудования", ГОСТ Р 53672-2009, «Правилам безопасности сетей газораспределения и газопотребления».

Технические характеристики

Наименование параметра или размера, единица измерения	КПЗ-50-Н	КПЗ-50-В
Рабочая среда	Природный газ ГОСТ 5542-87
Максимальное рабочее давление, Рвх, МПа	1,2
Диапазон настройки давления срабатывания Рср., МПа - при понижении выходного давления - при повышении выходного давления	0,0005...0,03 0,0017...0,09	0,009...0,3 0,07...0,9
Погрешность срабатывания от номинального значения настройки, %, не более: - при понижении выходного давления - при повышении выходного давления	±10 ±5
Номинальный диаметр прохода DN, мм	50
Присоединительные размеры, мм	Фланцевое по ГОСТ 12815-80
Диаметр седла, мм	50
Строительная длина, мм	220
Габаритно-монтажные размеры, мм, не более	См. СЯМИ.492915-367РЭ
Масса, кг, не более	8	9
Средний срок службы, лет	30
Класс герметичности	класс А по ГОСТ Р 54808-2011
