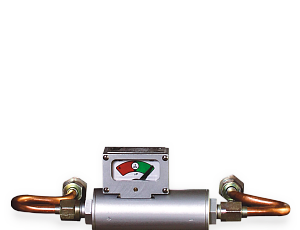

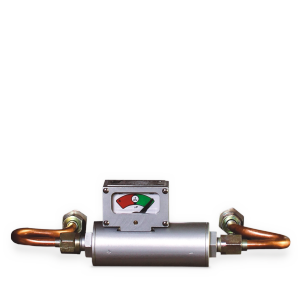

Индикатор перепада давления

Назначение:

Индикатор перепада давления ИП-Д, предназначен для наблюдения за степенью засорения фильтра природного газа в процессе эксплуатации по контролю перепада (потери) давления, что позволяет своевременно производить промывку либо замену фильтрующего элемента.

Преимущества

максимально допустимая разность давлений на входе и выходе индикатора, не приводящая к выходу его из строя;
работа индикатора при температуре от минус 40˚C до +70˚C;
малые габариты;
высокая надёжность работы.
не является средством измерения, не требует поверки.

Технические характеристики

Наименование параметра	ИП-5ДЛ(П)*	ИП-10ДЛ(П)*
Рабочая среда	Природный газ по ГОСТ 5542-87
Диапазон окружающей среды, °С	минус 40°С до +70
Диапазон рабочей среды, °С	минус 30°С до +70
Максимальное рабочее давление, МПа (кгс/см²)	1,2 (12,24)
Номинальный перепад давления срабатывания, кПа (кгс/см²)	5,0 (0,051)	10,0 (0,102)
Допустимая погрешность номинального перепада, кПа (кгс/см²)	±0,5 (±0,005)	±1,0 (±0,010)
Максимальное допустимое значение разности давления на входе и выходе индикатора не приводящее к выходу из строя, МПа (кгс/см²)	1,8 (18,36)
Габаритные размеры LхВхH, мм, не более	240х110х72
Строительная длина, мм	140 ±1
Присоединение	Накидные гайки 8-22А ГОСТ 13957-74
Масса, кг	0,6
Гарантийный срок, лет	1
Срок службы, лет	12

*варианты исполнений по расположению входных патрубков :-вход газа слева (Л), -вход газа справа (П)
