ПГБ пункт газорегуляторный блочный

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ ГАЗОРЕГУЛЯТОРНОГО БЛОЧНОГО ПУНКТА:

• Типовая комплектация блочных газорегуляторных пунктов «СИГНАЛ» (ПГБ, ГРПБ) смотреть

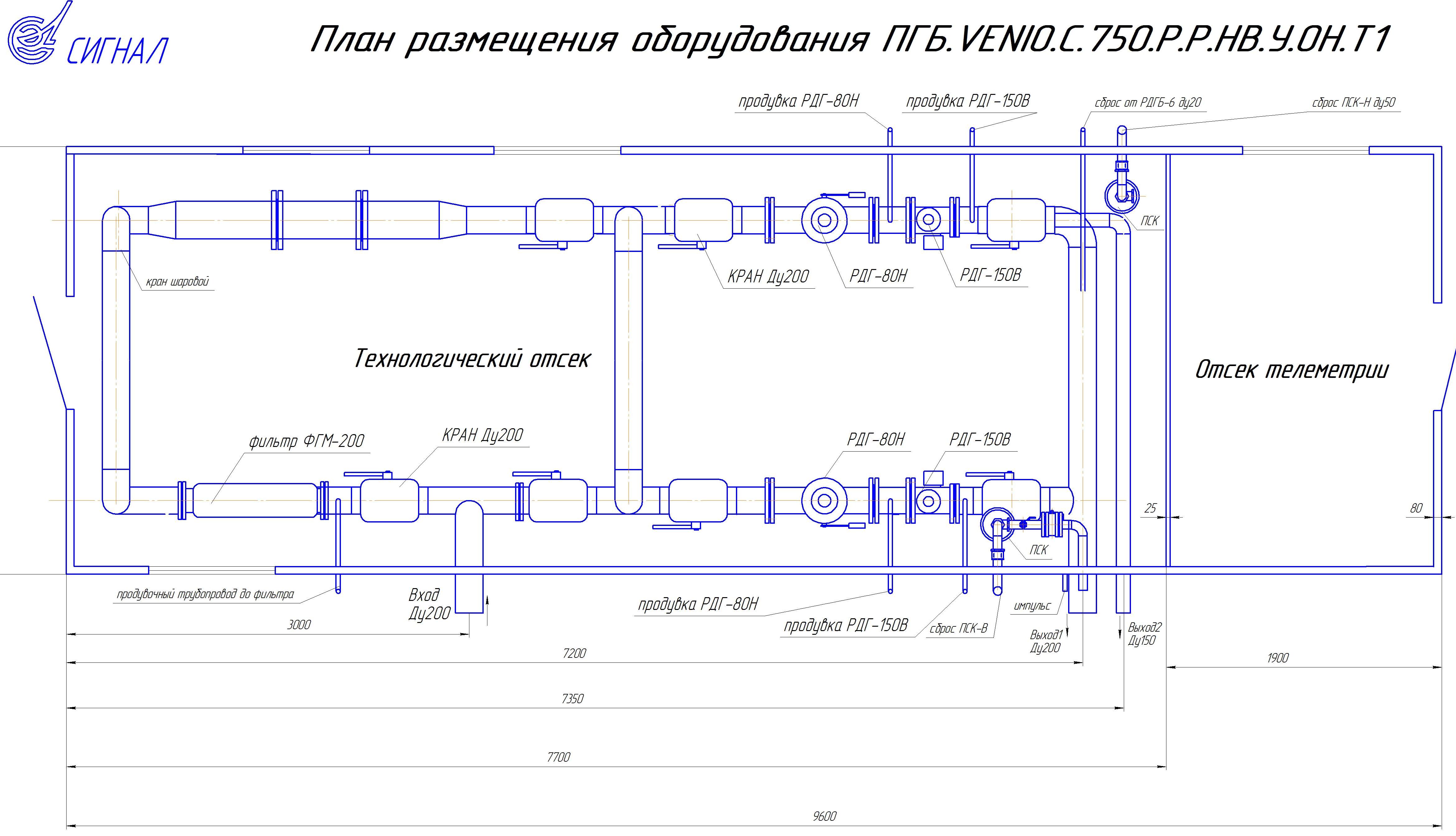

• План размещения оборудования ПГБ.VENIO.С.750.Р.Р.НВ.У.ОН.Т1 ГРПБ  смотреть

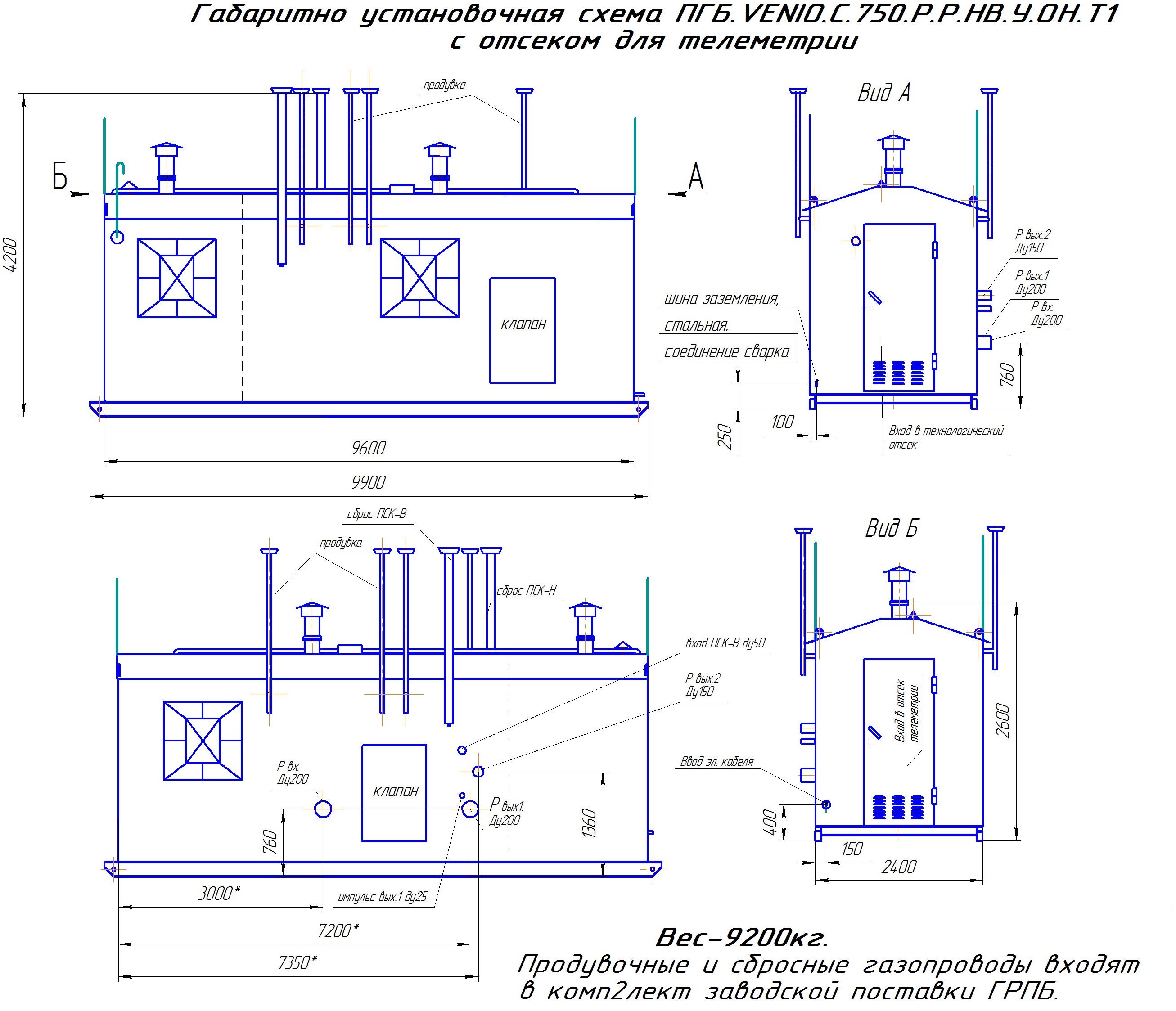

• Габаритные размеры ПГБ.VENIO.С.750.Р.Р.НВ.У.ОН.Т1 ГРПБ №1    смотреть

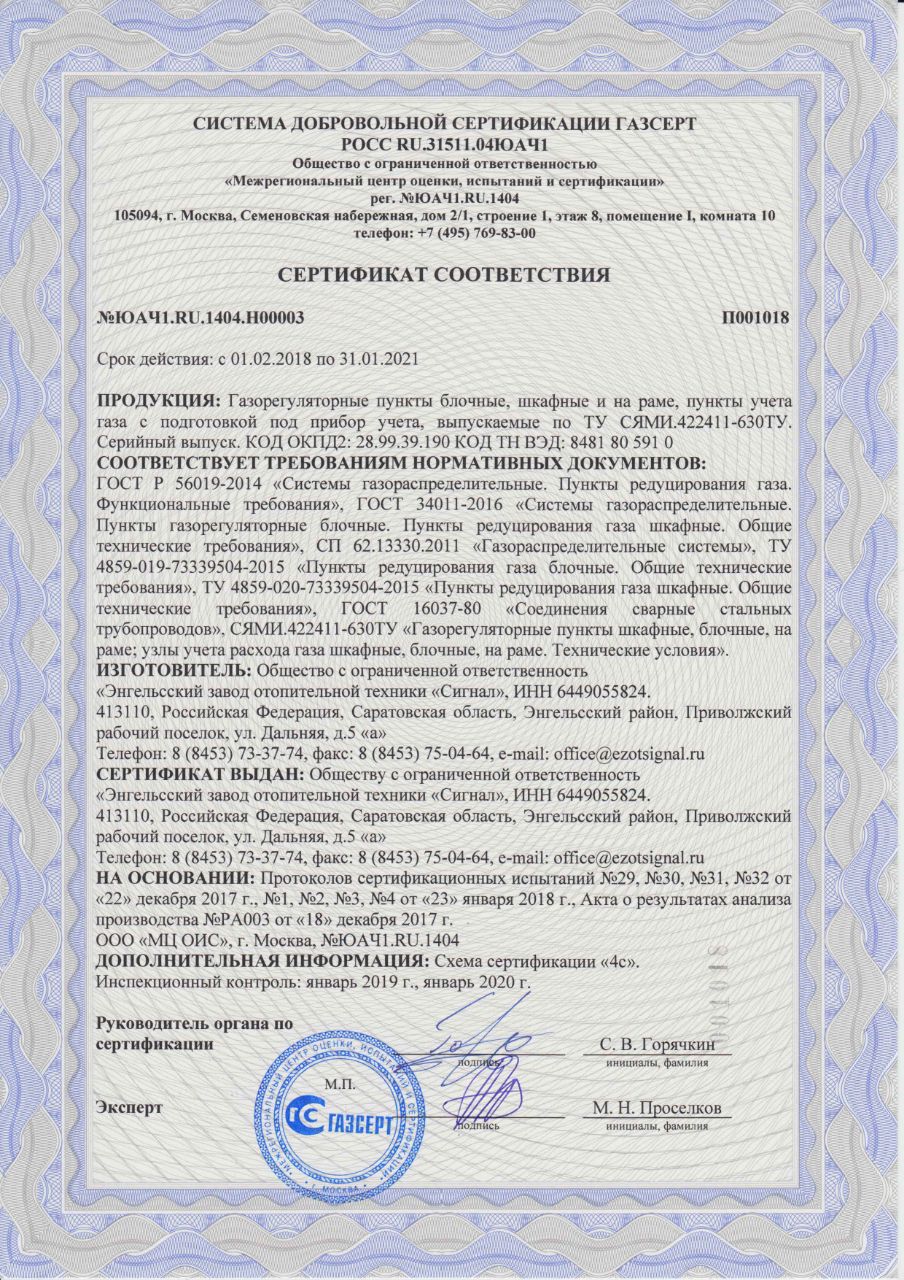

• Сертификат ГАЗСЕРТ на ПГБ смотреть

ИЛАРТ поставляет газорегуляторные блочные пункты ЭПО «Сигнал», обеспечивает помощь в пуско-наладке оборудования ГРПБ, осуществляет шеф монтаж оборудования. У нас можно заказать два вида комплектации: типовой ГРПБ (ПГБ) и по индивидуальному проекту, разработанному проектной организацией клиента или эксплуатирующей компанией.

Для чего предназначены газорегуляторные блочные пункты

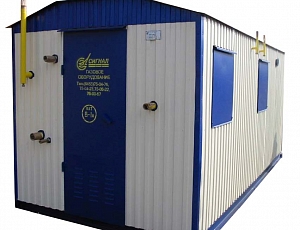

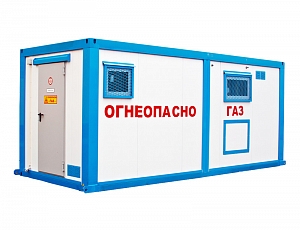

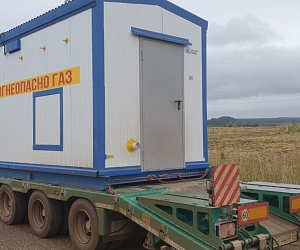

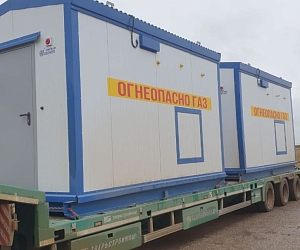

Газорегуляторные блочные пункты или ГРПБ (ПГБ) — это комплекс технологического оборудования, смонтированного в транспортабельном боксе каркасно-модульного типа.

Оборудование ПГБ предназначено для понижения давления входящего газа до рабочего и удержания его на заданном уровне вне зависимости от колебания входного давления и величины расхода газа. Если заданные значения входного давления критически повышаются или понижаются, ПГБ (ГРПБ) автоматически перекрывает газовый поток.

Как устроены типовые газорегуляторные блочные пункты ПГБ

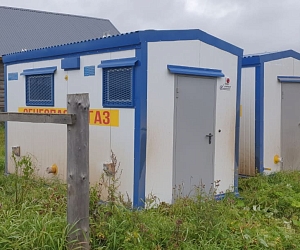

Бокс.Тип — каркасно-модульный, пространство разделено газонепроницаемой перегородкой на две секции: отсек телеметрии и технологический отсек.

• Каркас выполнен из трубы, швеллеров, уголков и рифленого искробезопасного металлического листа.
• Стены: трехслойные сэндвич-панели, толщиной 100 мм, толщина декоративного металлического листа — 1 мм.
• Двери и окна «Торэкс» в искробезопасном исполнении.

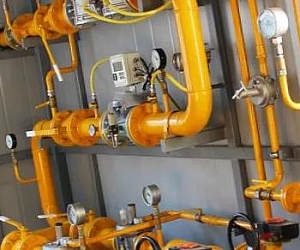

Основные узлы. Типовое оборудование ПГБ (ГРПБ) включает по умолчанию такие элементы конструкции:

• Регуляторы давления газа 80Н, 150В, и другие, фильтр ФГМ-200, сбросные клапаны ПСК-В, производства ЭПО «Сигнал».
• Краны шаровые приварные и фланцевые.
• Контрольно-измерительные приборы и автоматика, КИПиА состоят из манометров ТМ кл. 1,5 и кнопочных кранов под манометры VE.
• Отопление от водяного контура. Котел на 10 кВт со встроенной автоматикой безопасности.
• Узлы учёта газа «Сигнал», «Эльстер»: коммерческий учёт и учёт на технологические нужды.

Телеметрия. Блочные газорегуляторные пункты поставляются с системами телеметрии любого производителя. Вариант поставок:

• С подготовкой под монтаж.
• С монтажом.
• С монтажом и ПНР

Охранно-пожарная сигнализация. Система пожаротушения «Бонпет», извещатели «Аякс», «Гранит», «Яхонт».

Контроль загазованности. Сигнализаторы Seitron.

Как классифицируются газорегуляторные шкафные пункты

По числу входов:

• один выход;
• два выхода.

По линии редуцирования:

• одна линия;
• одна линия и байпас;
• основная и резервная линии;
• две линии;
• две линии и байпас.

Газорегуляторный блочный пункт с двумя линиями редуцирования может быть с последовательной или параллельной установкой регуляторов.

Оборудование ГРПБ может поддерживать одинаковое или разное давление на выходах. При поддержке одинакового давления, пропускная способность обеих линий может быть как одинаковой, так и разной.
