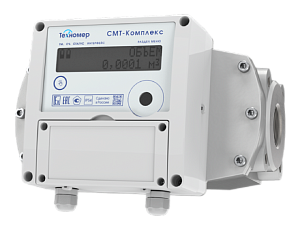

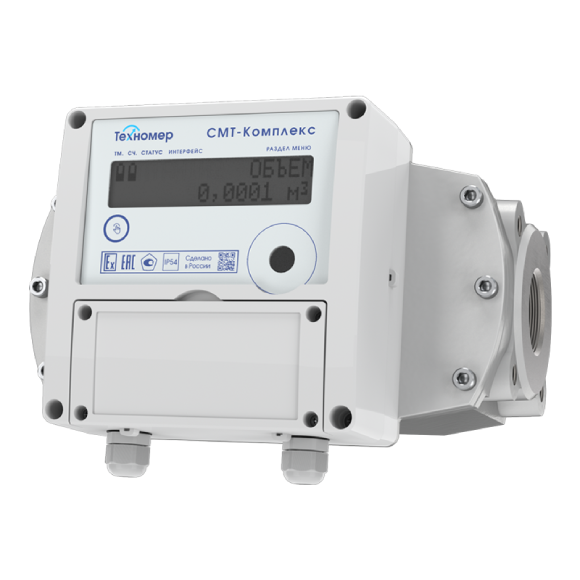

Комплекс учета газа с запорным клапаном СМТ-Комплекс-K G25

  • Прямой метод измерения объёма природного газа, приведённого к стандартным условиям (t=20⁰С, P=101,3 кПа);
  • Встроенные системы телеметрии и диагностики работоспособности;
  • Дистанционное управление клапаном по командам оператора сервера сбора данных;
  • Закрытие клапана микроконтроллером счётчика;
  • Не требуется проведение аттестации методики выполнения измерений;
  • Расширенный функционал телеметрии и меню прибора;
  • Для коммунального и бытового секторов потребления газа (расход до 45 м3/ч).

Купить комплекс учета газа с запорным клапаном СМТ-Комплекс-K G25 у официального дилера ИЛАРТ с доставкой по Санкт-Петербургу и Ленинградской, Псковской, Новгородской и Калининградской областях.

Наименование Цена, руб. в т. ч. НДС
Комплекс учёта газа СМТ-Комплекс-К G 25, фланец Ду40 (сверху-вниз) с запорным клапаном -
Комплекс учёта газа СМТ-Комплекс-К G 25, фланец Ду40 (слева-направо) с запорным клапаном
-
Комплекс учёта газа СМТ-Комплекс-К G 25, фланец Ду40 (снизу-вверх) с запорным клапаном -
Комплекс учёта газа СМТ-Комплекс-К G 25, фланец Ду40 (справа-налево) с запорным клапаном -

Дополнительные функции, реализованные с помощью запорного клапана:

Дистанционное управление клапаном по командам оператора сервера сбора данных:

  • Закрытие клапана на основании решения газоснабжающей организации в случаях существенных нарушений потребителем условий договора за поставленный газ;
  • Открытие клапана в случае устранения потребителем нарушений условий договора на поставку газа;
  • Закрытие клапана в иных случаях, например, если существует информация об аварии на объекте газоснабжения;
  • Открытие клапана после устранения аварийной ситуации, зафиксированной счётчиком, на стороне потребителя.

Закрытие клапана микроконтроллером счетчика в случаях:

  • Превышения максимально допустимого порога расхода газа;
  • Разряда встроенной в счётчик батареи до минимально допустимого уровня;
  • Обнаружения попытки вскрытия крышки корпуса счётчика;
  • Обнаружения обратного потока газа;
  • Попытки вмешательства в работу счётчика, которая может привести к искажению результатов измерений или нарушению его работоспособности;
  • Деинсталляции SIM-карты из держателя;
  • Отключения батареи телеметрии;
  • Обнаружения расхода газа после открытия клапана - счётчик газа с запорным клапаном СМТ-Комплекс-К при передаче данных на сервер вместе с архивами измерений передаёт данные архивов по событиям клапана.

Система самодиагностики счётчика газа с запорным клапаном СМТ-Комплекс-К G25, фланец Ду40 с запорным клапаном постоянно контролирует работоспособность основных узлов прибора, в том числе работу запорного клапана. Архивы, передаваемые на сервер, кроме данных об объёме газа, прошедшего через счётчик, содержат информацию о текущем состоянии клапана и его изменениях с указанием времени и причин их вызвавших.

Смарт-функции

  • Измерение объёма природного газа, приведённого к стандартным условиям;
  • Реализован прямой метод измерения - аттестация методики выполнения измерений не требуется;
  • Надёжная защита от внешних несанкционированных воздействий, искажающих результаты измерений;
  • Система диагностики работоспособности прибора;
  • Дистанционная передача измеренных данных и архивов событий на сервера поставщика и потребителя газа;
  • Передача данных по каналам GPRS, GSM, оптическому каналу;
  • Сбор и анализ данных выполняется программно-техническим комплексом «Газсеть», установленным на серверах поставщика и потребителя газа;
  • Работа в мобильном приложении «Моя Газсеть» для абонентов узлов учёта газа;
  • Автономная работа комплекса - не менее 12 лет.

Технические характеристики

Характеристика
Значение
Диапазон измеряемых расходов  от 0,25 м3/ч до 40 м3/ч, Qном 25,0 м3/ч
Измеряемая среда природный газ по ГОСТ 5542
Измерение стандартного объёма tст=20⁰С
Pст= 760 мм.рт.ст. (101,325 кПа)
Основная относительная погрешность, % ± 3 от Qмин до 0,1Qном включ.
± 1,5 св. 0,1Qном до Qмакс включ.
Дополнительная допускаемая погрешность вне диапазона температур от +15⁰С до +25⁰С на каждые 10⁰С отклонения от границы диапазона  ±0,4%
Потеря давления ΔP при Qмакс, Па, не более: G25 1300
Порог чувствительности, м3/час: G25     0,05
Максимальное рабочее избыточное давление измеряемой среды, кПа, не более  15
Температура окружающей среды, ⁰С  от -40 до +60
Температура измеряемой среды, ⁰С  от -25 до + 55
Тип присоединения к трубопроводу  Фланец DN 40, Внутренняя резьба 1 ¼″
Степень защиты от воздействия окружающей среды  IP54
Маркировка взрывозащиты  1Ex ib IIB T4 Gb X
Каналы передачи данных  Оптический канал,
Встроенная GSM/GPRS телеметрия,
Подключаемая внешняя GSM/GPRS телеметрия
Архивы  Интервальный - предусматривает интервальные записи с периодом 1 час на начало каждого часа;
Суточный - предусматривает интервальные записи с периодом 1 сутки на начало "газового дня";
Архив изменений - предназначен для контроля и хранения данных обо всех изменениях настраиваемых параметров СМТ-Комплекс;
Архив телеметрии - предназначен для логирования процесса работы встроенного модуля телеметрии, фиксации активности оптического интерфейса;
Архив системный - предназначен для фиксации сервисной информации по сбоям аппаратных систем и ПО СМТ-Комплекс.
Срок работы элементов питания для измерений  Не менее 12 лет
Срок работы элементов питания встроенного модуля телеметрии  Не менее 3 лет (при ежесуточном режиме работы), допускается замена элементов питания в течение всего периода эксплуатации
