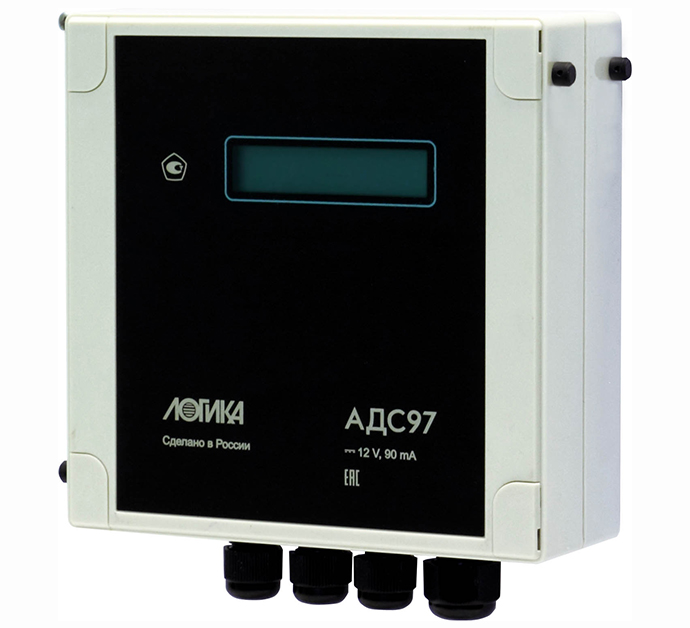

Функциональные возможности:
К адаптерам могут быть подключены:
- четыре датчика с выходным сигналом тока (I-входы),
- четыре с импульсным сигналом (F-входы),
- четыре с сигналом сопротивления (R-входы), образуя конфигурацию входов 4I+4F+4R.
Таким образом, при подключении одного адаптера, например, к тепловычислителю СПТ961.2,
имеющему конфигурацию входов 8I+4F+4R, образуется расширенная конфигурация 12I+8F+8R, а
при подключении двух адаптеров - 16I+12F+12R.
Адаптеры в составе измерительных систем обеспечивают:
- измерение частоты (количества) импульсов, поступающих от датчиков расхода или количества;
- измерение сопротивления датчиков температуры (термопреобразователей);
- измерение силы тока датчиков давления, разности давлений, расхода, температуры и прочих параметров контролируемой среды;
- показания измеренных значений на встроенном дисплее;
- ввод и защиту от несанкционированного изменения настроечных параметров;
- коммуникацию с внешними устройствами через порт RS4851.
Технические характеристики:
Наименование |
Значение |
Питание |
(12 ± 3) В постоянного тока |
Потребляемый ток при номинальном напряжении |
не более 90 мА |
Условия эксплуатации: |
Температура окружающего воздуха |
от -10 до +50 °С |
Относительная влажность |
не более 95 % при 35 °С и более низких температурах |
Атмосферное давление |
от 84 до 106,7 кПа |
Синусоидальная вибрация |
амплитуда до 0,35 мм, частота от 10 до 55 Гц |
Габаритные размеры |
160х187х60 мм |
Масса |
1 кг |
В состав измерительной системы входят:
- тепловычислитель СПТ961.2;
- адаптер АДС97;
- преобразователь разности давлений, установленный на первом трубопроводе (ΔР/I);
- преобразователи расхода, установленные на втором, пятом и шестом трубопроводах (Q/I);
- преобразователи объема, установленные на третьем, четвертом, седьмом и восьмом трубопроводах (V0/f);
- преобразователи температуры, установленные на всех восьми (T/R) трубопроводах;
- преобразователи давления, установленные на всех восьми (Р/I) трубопроводах.
Сигналы тока от преобразователя разности давлений, преобразователей расхода и давления, сигналы сопротивлений, соответствующие температуре теплоносителя, импульсные сигналы от преобразователей расхода и счетчиков объема транспортируемого теплоносителя поступают на соответствующие входы тепловычислителя (трубопроводы 1 – 4) и адаптера (трубопроводы 5 – 8). Преобразованные в цифровой код значения сигналов передаются из адаптера в тепловычислитель по интерфейсу RS485, где они преобразуются в значения физических величин.
В примере показано, что с целью контроля параметров к вычислителю подключены GSM-модем,
удаленный компьютер (через адаптер АПС79) и принтер (через адаптер АПС43).
