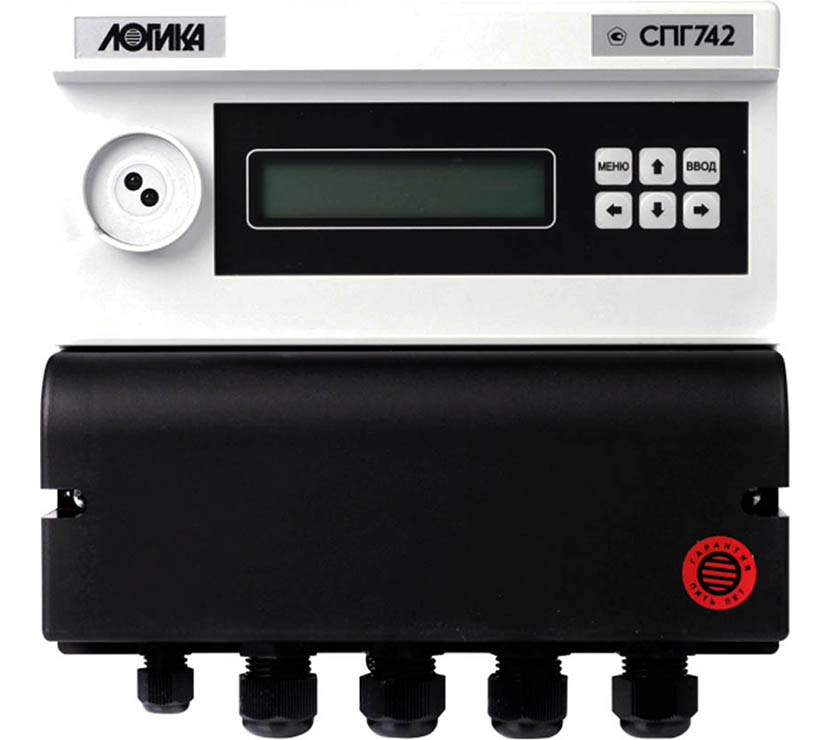

Корректор СПГ 742

Корректор СПГ 742 Логика предназначен для измерения электрических сигналов, соответствующих параметрам потока природного газа с компонентным составом по ГОСТ 30319.1-2015 и последующего вычисления расхода и объема газа, приведенных к стандартным условиям (ТС=20 °С, РС=0,101325 МПа).

Корректор СПГ 742 Логика применяется в составе измерительных комплексов (систем) и обеспечивают комплексное решение широкого круга задач.

Корректоры СПГ742 рассчитаны для работы в составе узлов учета, содержащих два трубопровода, на которых в качестве датчиков параметров газа могут быть установлены:

два преобразователя расхода с импульсным выходным сигналом частотой до 1000 Гц и нормированной ценой импульса;
два преобразователя температуры (термопреобразователи сопротивления) с характеристикой Pt100 или 100П;
восемь преобразователей давления и разности давлений с выходным сигналом тока 4–20 мА.

Корректоры СПГ 742 обеспечивают:

измерение расхода и объема газа при рабочих условиях, давления и температуры;
вычисление расхода и объема газа, приведенных к стандартным условиям, и средних значений температуры и давления;
вычисление суммарного по обоим трубопроводам стандартного объема, в том числе сверхнормативного;
архивирование измеренных и вычисленных параметров в часовом (1199 записей), суточном (399 записей) и месячном (99 записей) архивах;
архивирование сообщений об изменениях настроечных параметров и сообщений о нештатных ситуациях (по 500 записей каждого типа сообщений);
контроль измеряемых и вычисляемых параметров на соответствие допустимым диапазонам, в том числе допустимых потерь давления на элементах измерительного участка трубопровода;
показания измеренных и вычисленных параметров на встроенном дисплее;
коммуникацию с внешними устройствами через порты: RS232, оптический и RS232–совместимый.

Погрешность в условиях эксплуатации не превышает:

±0,1 % – измерение сигналов тока, соответствующих давлению и разности давлений (приведенная к диапазону измерений);
±0,1 °С – измерение сигналов сопротивления, соответствующих температуре (абсолютная);
±0,01 % – измерение импульсных сигналов, соответствующих расходу (относительная);
±0,01 % – ход часов (относительная);
±0,02 % – вычисление параметров (относительная).
