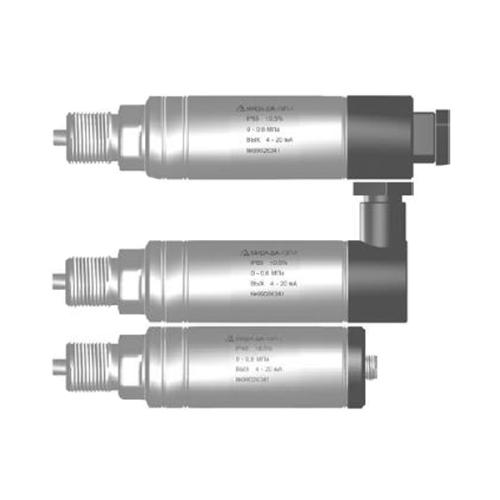

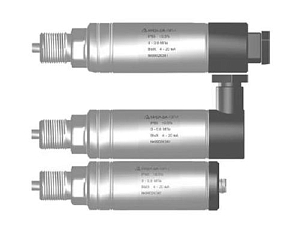

Датчик давления МИДА

Описание

Современный датчик давления МИДА предназначен для постоянного преобразования показателей абсолютного давления газов, а также жидкостей, которые неагрессивны к материалу контактирующих деталей (титановый сплав, нержавеющие стали) в специальный сигнал постоянного тока, либо напряжения в различных системах управления и контроля уровня давления.
Зависимо от среды использования датчики давления газа изготавливаются в нескольких конструктивных исполнениях: невзрывозащищенные и взрывозащищенные. Датчики МИДА оснащены электронным блоком с микропроцессором, что позволяет обеспечить незначительную погрешность производимых измерений в температурном рабочем диапазоне.

Средой применения датчиков являются общепромышленные системы регулирования и контроля, например, атомная энергетика. Эффективная работа устройств гарантированна в диапазоне температур от -40 до +80-ти градусов Цельсия.
Датчики давления МИДА оснащены сменным блоком грозозащиты, который предохраняет систему от импульсно-волновых перезагрузок, вызванные всевозможными промышленными наводками и грозовыми разрядами. Для подключения линии связи датчик оснащен контактной колодкой со специальным сальниковым уплотнением.

Область применения

общепромышленные системы контроля и регулирования, в т. ч. атомная электроэнергетика

Рабочая среда

жидкости и газы, неагрессивные к титановым сплавам и нержавеющим сталям

Диапазон измеряемых давлений
МПа 0-0,01; 0-0,016; 0-0,025; 0-0,04; 0-0,06; 0-0,1; 0-0,16; 0-0,25; 0-0,4; 0-0,6; 0-1; 0-1,6; 0-2,5; 0-4; 0-6; 0-10; 0-16; 0-25; 0-40; 0-60; 0-100; 0-160

Основная погрешность, ±% 0,15; 0,2; 0,25; 0,5

Диапазон рабочих температур, °С -40 ... +80

Дополнительная погрешность в диапазоне рабочих температур не более, % 1,6 (для 0,15); 2 (для 0,2 и 0,25%); 3 (для 0,5%)

Выходной сигнал (линия) 4-20 мА (2-проводная); 0-5 мА (3- и 4-проводная); Uн-Uв В, где Uн=(0...5) В, Uв=(2...10) В (3- и 4-проводная)

Напряжение питания, В 12...36 (4-20 мА в зависимости от нагрузки); 20...36 (для 0-5 мА); (2+Uв)...36 (для Uн-Uв)

Потребляемый ток, не более, мА 20,2 (для 4-20 мА); 10 (для 0-5 мА); 2...10 (для Uн-Uв В)

Пылевлагозащищенность IP65

Климатическое исполнение У**2; УХЛ**3.1

Устойчивость по механике G2

Тип подключения сальник пластмассовый: прямой (П), угловой (У);

сальник металлический: прямой (ПМ), угловой (УМ); разъем РСГ4ТВ(Р); разъем 2РМТ22 (Р2)

Тип штуцера М20 х 1,5; М12 х 1,5

Масса, не более, кг 0,25... 0,35 в зависимости от типа подключения

Номер технических условий ТУ4212-044-18004487-2003
