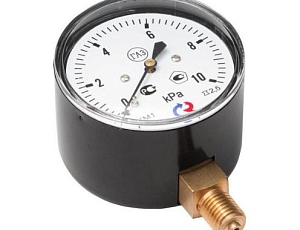

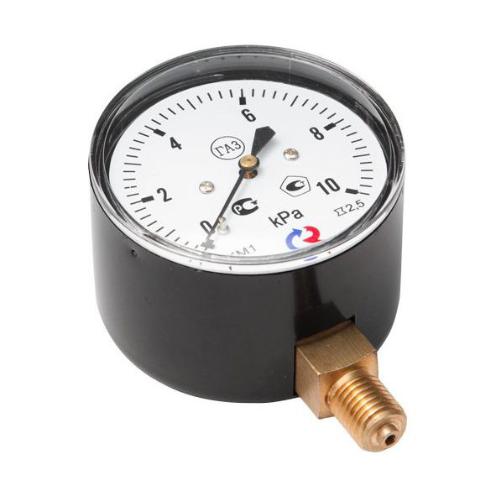

Манометр КМ-11Р 0-4 кПа

Описание

Тип КМ (КМВ). Напоромер (манометр КМ или манометр низкого давления) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.

Принцип действия газовых манометров низкого давления КМ-11 Р основан на зависимости деформации чувствительного элемента от измеряемого давления.

В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра.

Область применения напоромеров: газораспределение, котельное оборудование, медицинское оборудование, лабораторное оборудование.

Технические характеристики

Диаметр корпуса: 100 мм

Класс точности:1,5

Диапазон показаний давлений
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы

Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя.

Рабочая температура
Окружающая среда: −30…+60 °C
Измеряемая среда: до +100 °C

Чувствительный элемент
Металлическая мембранная коробка — медный сплав.

Трибко-секторный механизм: Медный сплав

Циферблат: Алюминий, шкала черная на белом фоне

Межповерочный интервал: 1 год
