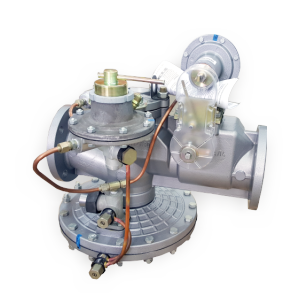

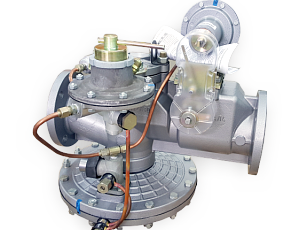

Регулятор давления газа РДГ-80

вентильного типа с пилотным управлением

Для обеспечения редуцирования высокого или среднего давления, автоматического поддержания выходного давления на заданном уровне, а также автоматического отключения подачи газа при аварийном повышении или понижении выходного давления. Устанавливаются в газораспределительных станциях систем подачи газа в городах и селах.

Характеристики

  • Технические данные, основные параметры и размеры регулятора приведены в таблице.
  • Диапазон настройки давления срабатывания предохранительного запорно- го клапана ПЗК по повышению выходного давления составляет:
    1,25…1,3х(Давления настройки регулятора) для сетей с выходным давлением (0,3...1,2) МПа;
    1,25…1,4х(Давления настройки регулятора) для сетей с выходным давлением (0,005...0,3) МПа;
    1,25…1,5х(Давления настройки регулятора) для сетей с выходным давлением до 0,005 МПа.
  • Диапазон настройки давления срабатывания предохранительного запорно- го клапана ПЗК по понижению выходного давления составляет (0,2…0,6)х(Давления настройки регулятора).

Технические характеристики

Наименование параметра или размера

Величина

РДГ- 50-Н

РДГ- 50-В

РДГ- 80-Н

РДГ- 80-В

РДГ- 150-Н

РДГ- 150-В

1 Рабочая среда

Природный газ ГОСТ 5542-2014

2 Наименьшее входное давление, Рвх, МПа

0,05

0,1

0,05

0,1

0,05

0,1

3 Наибольшее входное давление, Рвх, МПа

1,2

4 Диапазон настройки выходного давления Рвых, МПа

0,0015…

0,06

0,06…

0,6

0,0015

…0,06

0,06…

0,6

0,0015

…0,06

0,06…

0,6

5 Пропускная способность по газу с плотностью ρ=0,72 кг/м3,

м3/ч, не менее

Таблицы 5, 6, 7, 8



Таблица 9



Таблица 10

6 Точность регулирования, % от верхнего предела настройки Рвых

±10

7 Класс точности регулятора

10

8 Диаметр седел, мм

30, 35, 40, 45

65

98

9 Присоединительные размеры: номинальный диаметр прохода

- входного патрубка, мм

- выходного патрубка, мм





DN50 DN50





DN80 DN80





DN150 DN150

- соединение

Фланцевое по ГОСТ 12820-80

10 Габаритные размеры, мм, не более

См. рисунок 5

11 Строительная длина, мм

См. рисунок 5

12 Масса, кг, не более

32

30

40

38

153

150

13 Погрешность срабатывания ПЗК от заданного значения настройки, %

±5

14 Давление закрытия рабочего клапана, Рзакр, % от Рвых, не более

20

15 Зона нечувствительности, % от Рвых, не более

2,5

16 Степень герметичности рабочего и запорного клапанов

Класс герметичности «А» по ГОСТ Р 54808-

2011

17 Условная пропускная способ- ность Ку, м3/ч, не менее,

для седел с диаметром:

- 30 мм

- 35 мм

- 40 мм

- 45 мм

- 65 мм

- 98 мм







600

900

1200

1600















3250

















7150
