Как работает счетчик ИРВИС-РС4М-Ультра
Ультразвуковой счетчик газа ИРВИС-РС4М-Ультра измеряет разность времен прохождения импульсов ультразвуковых колебаний по направлению движения потока газа и против него. Благодаря такому принципу действия, ультразвуковой расходомер измеряет расход газа в прямом и обратном направлении (реверсивный поток, например, на АГНКС).
Расходомер ИРВИС-РС4М-Ультра ультразвуковой приводит измеренный объем газа к стандартным условиям по ГОСТ-2939, используя сигналы встроенного датчика давления и температуры.
В устройстве отсутствуют подвижные части, которые наиболее часто выходят из строя, благодаря чему метрологические характеристики счетчика ИРВИС-РС4М-Ультра обладают высокой стабильностью метрологических характеристик. Научно-производственное предприятие «ИРВИС» использует в расходомерах математические фильтры собственной разработки. Математические фильтры обрабатывают ультразвуковой сигнал, обеспечивая высокую точность измерений, надежность, помехозащищенность.
Образцовая метрологическая база НПП «ИРВИС» позволяет исследовать и градуировать приборы во всем диапазоне расходов, температур и давлений. Ультразвуковые счетчики ИРВИС-РС4М-Ультра не обладают дополнительной погрешностью, которая возникает при различных условиях градуировки и условий эксплуатации счетчиков газа.
Функциональные характеристики ультразвукового счетчика ИРВИС-РС4М-Ультра
|
Рабочий газ
|
природный газ, попутный нефтяной газ, воздух, азот, другие газы
|
|
Диаметры условного прохода
|
50, 80, 100 мм
|
Погрешность измеренного объема
приведенного к стандартным условиям
для ДУ50
|
..... не более ± 1% при Qпер. .....Qнаиб.;
..... не более ±(1+4(Qпер-Q)*Qнаим/((Qпер-Qнаим)*Q))% при Qнаим. ... Qпер.
|
Погрешность измеренного объема
приведенного к стандартным условиям
для ДУ80,100
|
..... не более ± 1% при Qпер. .....Qнаиб.;
..... не более ±(1+2,5(Qпер-Q)*Qнаим/((Qпер-Qнаим)*Q))% при Qнаим. ... Qпер.
|
Диапазон измеряемых расходов природного газа при рабочих условиях
|
от 0,5 м3/час до 1125 м3/час
|
|
Давление измеряемого газа (абс.)
|
от 0,05 до 6,3 МПа
|
|
Температура измеряемого газа
|
от -40 до +60°С
|
|
Температура окружающей среды
|
от -40 до +45°С
|
|
Питание
|
220 (+50-110) В, 50 ±1Гц
|
|
Взрывозащита
|
1ExibdIIСT4X
|
|
Межповерочный интервал
|
3 года
|
|
Методика периодической поверки
|
безпроливная (имитационная), проливная
|
Первичный преобразователь счетчика ИРВИС-РС4М-Ультра

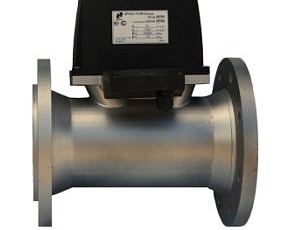

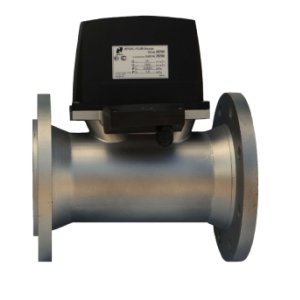

Элемент выполнен в виде отрезка трубы с ультразвуковым расходомером, первичным преобразователем давления, первичным преобразователем температуры, платой вычислителя. Первичный преобразователь имеет специфичную форму для оптимизации потока.
Осуществляется термокомпенсация первичного преобразователя абсолютного давления во всех температурных диапазонах.
Температурный первичный преобразователь выполнен в виде платинового термометра сопротивления.
Функции платы вычислителя: определение текущего объемного расхода, приведенного к стандартным условиям, накопление значения прошедшего объема газа в энергонезависимой памяти. Измеряемые параметры и накопленный объем газа первичный преобразователь передает блоку интерфейса и питания (БИП) по цифровой линии связи.
Особенности регистратора счетчика ИРВИС-РС4М-Ультра
Регистратор архивирует измеряемые параметры, формирует отчетную деятельность, обеспечивает питанием первичный преобразователь по искробезопасным электроцепям.
Регистратор позволяет присоединить четыре первичных преобразователей.
Информация с регистрации может сниматься несколькими способами:
- с жидкокристаллического индикатора, который отображает текущую информацию;
- с бумажного носителя, который можно распечатать, если подключить принтер через стандартный LPT порт;
- передача данных на ПК при помощи USB накопителя на флэш-памяти, который входит в базовую комплектацию поставки;
- перенос на АСУ при помощи стандартного цифрового интерфейса RS-232 и 485.
Возможно одновременное подключение двух независимых систем телеметрии, например, потребителя и поставщика газа.
Чтобы исключить дополнительную погрешность, которая возникает из-за изменения состава рабочего газа, можно изменить состав газа, внесенный в память устройства. несанкционированный доступ при этом исключен благодаря защите в виде пломбируемого переключателя или пароля, который устанавливает надзорная организация.
Все изменения установленных значений отображает архив констант.
Если ультразвуковой расходомер ИРВИС-РС4М-Ультра по каким-то причинам перестает работать, учет газа ведется в соответствии с условно-постоянными величинами, внесенными в память устройства.

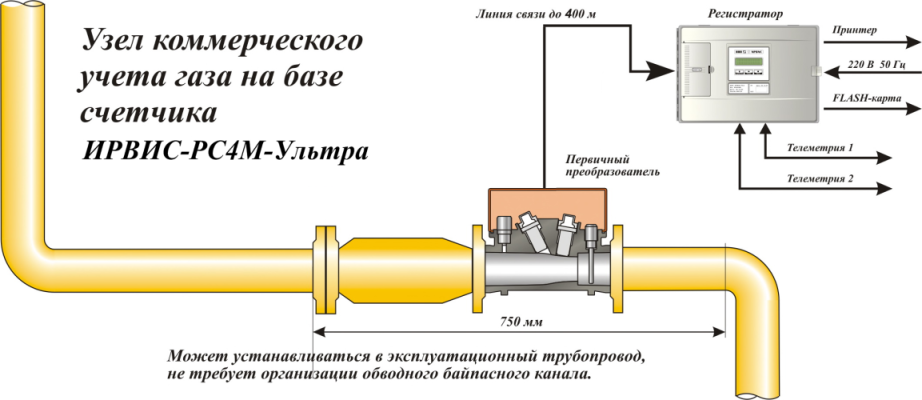

Как монтируется счетчик ИРВИС-РС4М-Ультра
Счетчик ИРВИС-РС4М-Ультра может монтироваться на горизонтальном, вертикальном или наклонном трубопроводе. Прибор не загромождает проход газопровода, поэтому первичный преобразователь может устанавливаться без организации обводного байпасного канала. Ультразвуковой счетчик ИРВИС-РС4М-Ультра укомплектован монтажным комплектом, включая ответные фланцы, габаритную катушку имитатора, уплотнительные кольца, крепеж, 10 метров соединительного кабеля. Дополнительно счетчик ИРВИС-РС4М-Ультра может комплектоваться прямолинейным измерительным участком, аттестованным заводом-изготовителем, что снизит требования к квалификации монтажной организации и повысит точность измерений.
