Температура измеряемого газа, °С
|
от -20 до +50
|
Температура окружающего воздуха, °С
|
от -40 до +70
|
Рабочее давление измеряемого газа, МПа
|
1,6 (СГ16); 7,5 (СГ75)
|
Потеря давления, не более, Па (мм вод.ст.)
|
1800 (180)
|
Точностные характеристики
Порог чувствительности счетчика, не более
|
0,033 Qmax
|
для СГ16МТ-100 - Р
|
0,02 Qmax
|
для остальных исполнений
|
Пределы допускаемой основной относительной погрешности счетчика при температуре окружающего воздуха плюс (20±5) ºС должны быть:
|
с диапазоном расходов 1:10
|
± 1 % - в диапазоне раcходов от Qmax до 0,2 Qmax
|
± 2 % - в диапазоне раcходов менее 0,2 Qmax до 0,1 Qmax
|
с диапазоном расходов 1:12,5
|
± 1 % - в диапазоне раcходов от Qmax до 0,1 Qmax
|
± 2 % - в диапазоне раcходов менее 0,1 Qmax до 0,08 Qmax
|
с диапазоном расходов 1:20
|
± 1 % - в диапазоне раcходов от Qmax до 0,2 Qmax
|
± 2 % - в диапазоне раcходов менее 0,2 Qmax до 0,05 Qmax
|
с диапазоном расходов 1:25
|
± 1 % - в диапазоне раcходов от Qmax до 0,05 Qmax
|
± 2 % - в диапазоне раcходов менее 0,05 Qmax до 0,04 Qmax
|
с диапазоном расходов 1:30
|
± 1 % - в диапазоне раcходов от Qmax до 0,05 Qmax
|
± 2 % - в диапазоне раcходов менее 0,05 Qmax до 0,03 Qmax
|
Обозначение при заказе
Условное обозначение счетчиков
СГ16МТ‑РиСГ75МТ‑Р при заказе и в документации другой продукции должно состоять из обозначения базовой модели счетчика, которое состоит из обозначения типа—СГ, символа 16, обозначающего максимальное значение давления измеряемой среды 1,6 МПа (16 кгс/см2 ) или символа 75, обозначающего максимальное значение давления измеряемой среды 7,5МПа (75кгс/см2), символа МТ (модернизированный счетный редуктор), максимального значения объемного расхода, символа Р, обозначающего расширенный диапазон измерения, цифры 1- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне расходов 1:12,5 (только для СГ16МТ-100-Р), или цифры 2— обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:20, или цифры 3- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:25 (СГ16МТ‑250‑Р— СГ16МТ-650-Р, СГ75МТ-250-Р‑СГ75МТ-650-Р) и в диапазоне 1:30 (СГ16МТ-800-Р‑СГ16МТ-4000-Р, СГ75МТ‑800‑Р‑СГ75МТ-4000-Р).
Пример обозначения счетчика для максимального значения объемного расхода — 100 м3/ч и давления среды до1,6 МПа (16кгс/см2), диапазон измерения 1:10: СГ16МТ-100-Р ЛГФИ.407221.001 ТУ
Пример обозначения счетчика для максимального значения объемного расхода— 250 м3/ч и давления среды до 1,6МПа (16 кгс/см2), диапазон измерения 1:20: СГ16МТ-250-Р-2 ЛГФИ.407221.001 ТУ
Пример обозначения счетчика для максимального значения объемного расхода— 250 м3/ч и давления среды до 7,5 МПа (75кгс/см2), диапазон измерения 1:25: СГ75МТ-250-Р-3ЛГФИ.407221.001 ТУ
Условное обозначение
|
Ду, мм
|
Qmax, м3/ч
|
Qmin, м3/ч
|
Масса, кг
|
СГ16МТ-65
|
50
|
65
|
6,5
|
7,5
|
СГ16МТ-100
|
50
|
100
|
10
|
7,5
|
СГ16МТ-250
|
80
|
250
|
12,5
|
13
|
СГ16МТ-400
|
100
|
400
|
20
|
17
|
СГ16МТ-650
|
100
|
650
|
32,5
|
17
|
СГ16МТ-800
|
150
|
800
|
40
|
32
|
СГ16МТ-1000
|
150
|
1000
|
50
|
32
|
СГ16МТ-1600
|
200
|
1600
|
80
|
46
|
СГ16МТ-2500
|
200
|
2500
|
125
|
46
|
СГ16МТ-4000
|
200
|
4000
|
200
|
46
|
СГ75МТ-250
|
80
|
250
|
12,5
|
17
|
СГ75МТ-400
|
100
|
400
|
20
|
20
|
СГ75МТ-650
|
100
|
650
|
32,5
|
20
|
СГ75МТ-800
|
150
|
800
|
40
|
45
|
СГ75МТ-1000
|
150
|
1000
|
50
|
45
|
СГ75МТ-1600
|
200
|
1600
|
80
|
75
|
СГ75МТ-2500
|
200
|
2500
|
125
|
75
|
СГ75МТ-4000
|
200
|
4000
|
200
|
75
|
Примечание: диапазон измерения счетчиков увеличивается при повышении давления газа.

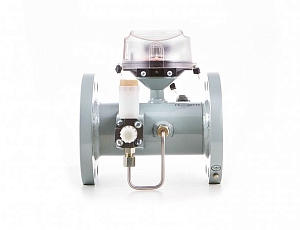

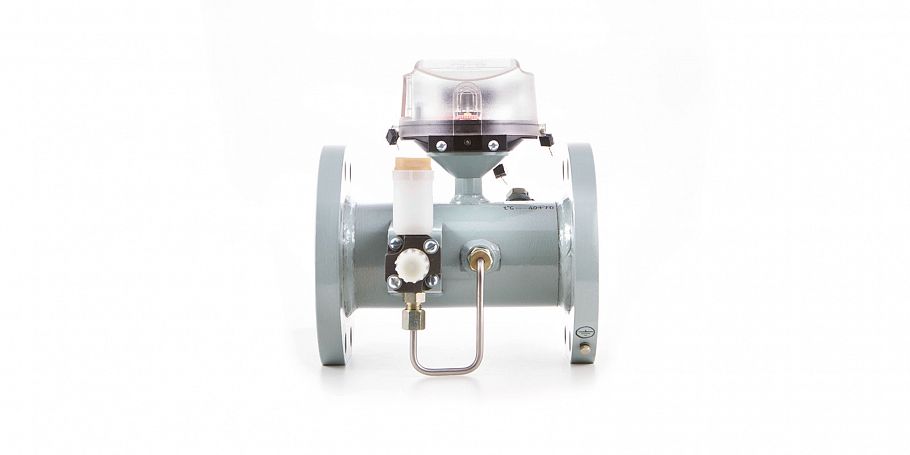

Благодаря усовершенствованной конструкции счетчиков нового поколения увеличился диапазон измерения счетчиков до 1:30 и улучшились метрологические характеристики — диапазон измерения расхода с погрешностью ± 1% увеличился с диапазона 1:5 до 1:20. При этом длина прямолинейных участков до и после счетчика уменьшилась.
Счетчики газа СГ16МТ-Р имеют низкочастотный выход (герконовый контакт), который позволяет подключать его к искробезопасной цепи электронного корректора.
Количество импульсов «НЧ» выхода, соответствующее прохождению через счетчик 1 м3 газа:
- 10имп./м3— для СГ16МТ-100-Р— СГ16МТ-650-Р — для СГ75МТ-160-Р — СГ75МТ-650-Р
- 1имп./м3— для остальных счетчиков.
Длина прямолинейных участков трубопровода должна быть не менее:
- при слабых возмущениях (отвод, колено, диффузор) 2 ду перед счетчиком и 1 Ду после счетчика;
- при сильных возмущениях (регулятор давления, двойной изгиб трубы в разных плоскостях) 5 Ду перед счетчиком и 3 Ду после счетчика.
При установке перед счетчиком стабилизатора потока газа (СПГ) дополнительные прямые участки перед СПГ и после счетчика не требуются.
При монтаже газовых счетчиков рекомендуется применять: фланцы из стали 09Г2С-Св-4 ГОСТ 19281-89 по ГОСТ 12820-80; для уплотнения фланцевых соединений прокладки из паронита ПМБ ГОСТ 481-80; шпильки из стали 35Х технические требования по ГОСТ 10494-80; гайки из стали 35Х ГОСТ 10495-80.
Межповерочный интервал 8 лет
Гарантийный срок 24 месяца
Срок службы не менее 12 лет

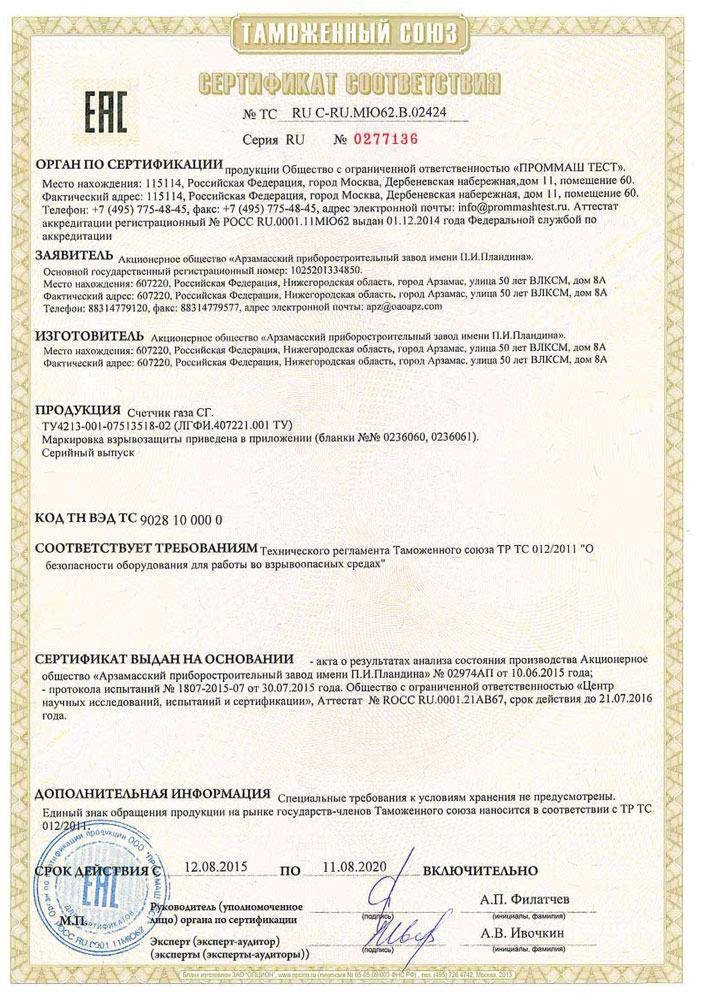

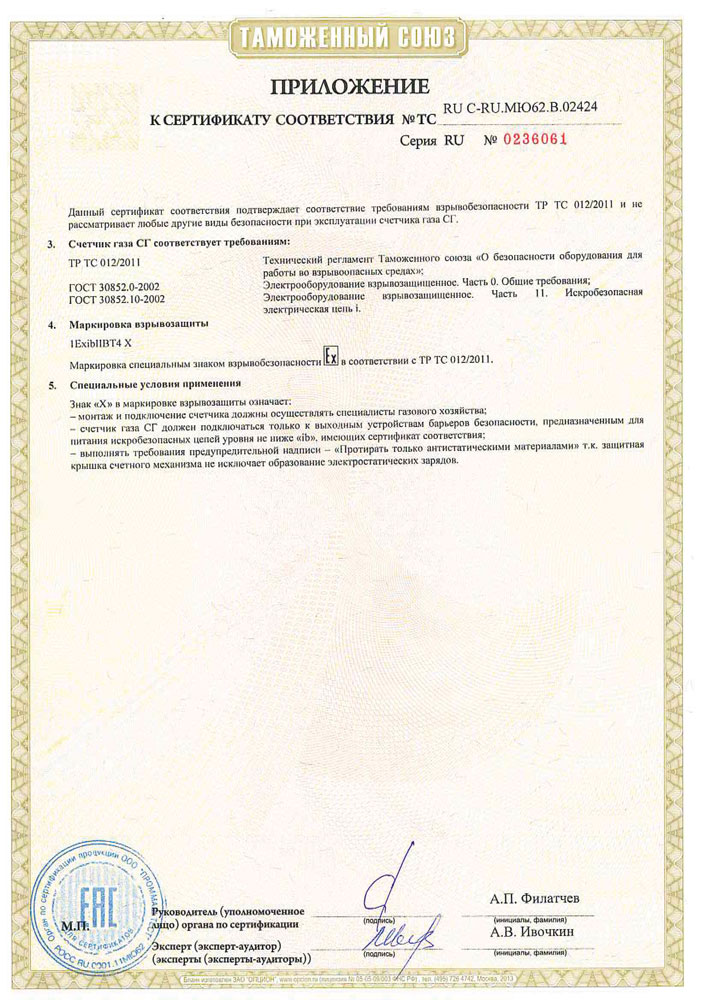

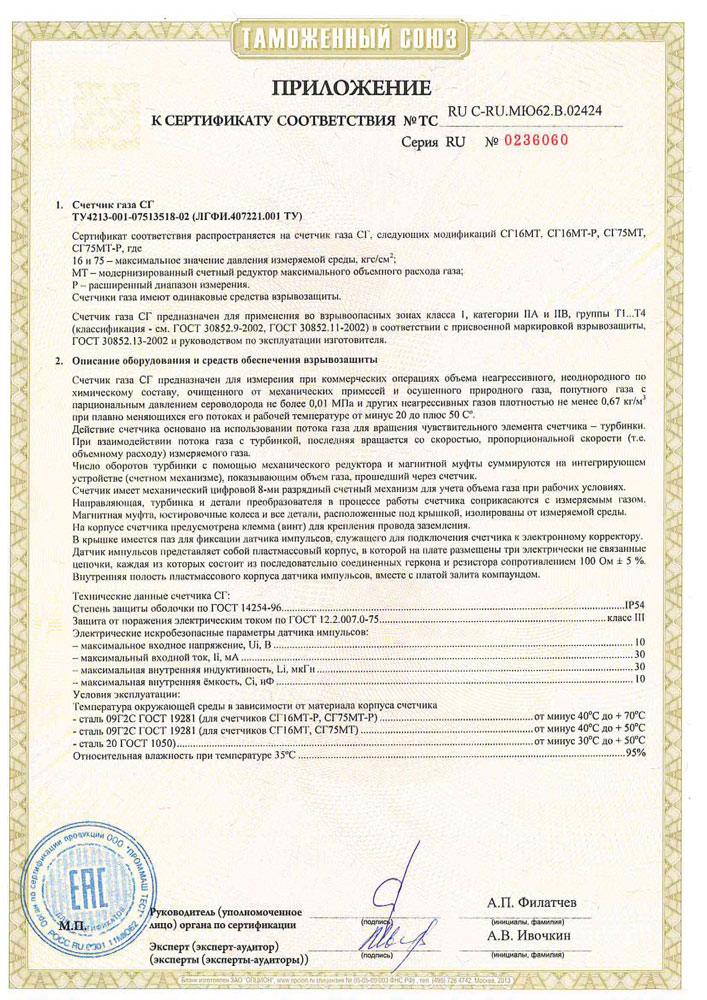

Счетчик соответствует ГОСТ 28724-90.
