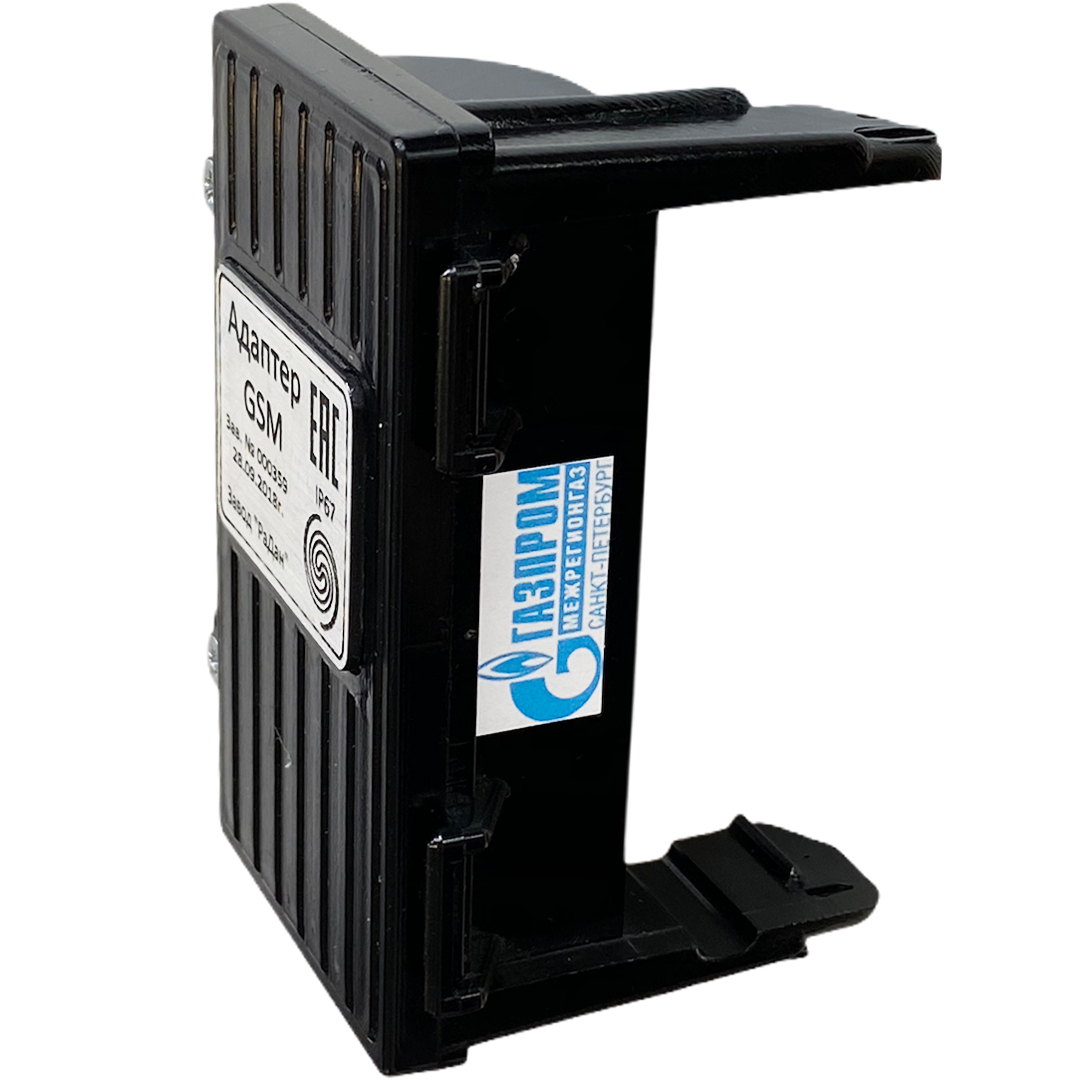

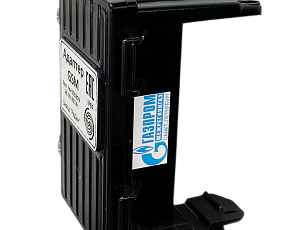

Адаптер GSM ACS5014 (с внешним питанием)(далее – адаптер) предназначен для дистанционного считывания данных из счетчика газа «Принц-М» G1.6 – G40 и передачи по радиоканалу сети сотовой связи GSM по протоколу GPRS в автоматизированную систему коммерческого учёта газа.
Адаптер устанавливают слева до упора на переднюю панель счетчика газа «Принц» таким образом, чтобы ИК-светодиоды адаптера располагались напротив окна оптического интерфейса счетчика газа.
Место установки адаптера, в общем случае, должно отвечать следующим требованиям: - соответствовать условиям эксплуатации; - быть в зоне действия радиосигнала GSM сотовой сети; - отсутствие мощных электромагнитных полей; - сухое без скопления конденсата, отсутствие протечек воды сквозь перекрытия; - защищенное от пыли, грязи и от существенных вибраций; - удобное для монтажа и обслуживания; - исключающее механические повреждения и вмешательство в работу посторонних лиц; - расстояние более 0,5 м от отопительных систем. При монтаже адаптера запрещается: - оставлять корпус со снятой крышкой; - сверлить дополнительные проходные отверстия в корпусе. Перед монтажом адаптера необходимо проверить: - отсутствие повреждений корпуса и маркировки; - наличие приемлемого уровня радиосигнала GSM сотовой сети. Адаптер крепится на счетчике с помощью проволоки.
| Характеристика | Значение |
|
Диапазон рабочих частот, МГц - передача GSM 900 - прием GSM 900 - передача GSM 1800 - прием GSM 1800 |
880 – 915 925 – 960 1710 – 1785 1805 – 1880 |
|
Дуплексный разнос частот приема и передачи, МГц: - GSM 900 - GSM 1800 |
45 95 |
| Ширина полосы канала связи, кГц | 200 |
|
Максимальная выходная мощность, Вт - GSM 900 - GSM 1800 |
2 1 |
| Протокол цифрового интерфейса передачи информации в каналах | Пакетная передача данных GPRS multislot Class 10 |
| Тип модуляции несущей | Гауссовская частотная модуляция с минимальным сдвигом |
| Тип SIM карты | Micro-SIM |
| Рабочий диапазон напряжения питания (номинальное), В | 3,3 – 3,7 (3,6) |
|
Потребляемый ток от источника постоянного напряжения, мА, не более - в режим ожидания - при передаче данных по GSM |
0,01 100 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, при +35 °С - атмосферное давление, кПа |
-40 …+60 30 … 95 84 – 106,7 |
| Габаритные размеры, мм, не более | 107x55x58 |
| Масса, кг, не более | 0,12 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Срок службы встроенного элемента питания, лет (при однократном считывании данных по GSM в 7 суток) | 10 |
| Средний срок службы, лет, не менее | 20 |
| Степень защиты счѐтчика от воздействия окружающей среды по ГОСТ 14254-2015 | IP67 |
