Устройство
Выпускаются следующие исполнения газоанализаторов:

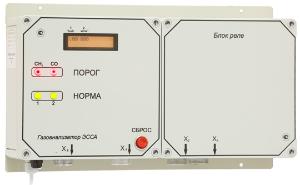

БС/Н – с блоком сигнализации (БС) и блоком реле (БР), состоят из измерительных преобразователей (ИП), блока сигнализации (БС), и блока реле (БР). В газоанализаторах установлены 5 пар реле, которые обеспечивают независимое формирование релейных сигналов для 5 компонентов. Для соединения ИП и БС используется экранированный кабель КСПЭВГ или аналогичный с числом жил не менее трех для ИП метана и двужильный для остальных ИП. Кабель поставляется по отдельному заказу. Общее число ИП, соединяемых с БС, от 1 до 8.
И – с цифровой индикацией измеряемой концентрации, состоят из ИП, БС с встроенным блоком индикации (БИН) и БР. БИН обслуживает от 1 до 8 измерительных каналов.
Р - с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по RS 485, протокол Modbus RTU с помощью программы ЭССА, состоят из ИП, БС с встроенным БИН, БР и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м. Предусмотрена возможность беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе.
По отдельному заказу для вывода токового сигнала 4 – 20 мА поставляется распределительная коробка РК-4, которая обслуживает до 4 измерительных каналов.
Технические характеристики
Определяемый
компонент
|
Тип ИП
|
Диапазон измерений, мг/м3
|
Пределы основной допускаемой погрешности, %
|
Пороги 1
мг/м3
|
Пороги 2
мг/м3
|
Приведенной
|
Относительной
|
Хлор
|
ХЛ – 5
|
0 – 1,0
1,0 – 5,0
|
± 20
|
–
±20
|
1,0
|
3
|
ХЛ – 25
|
0 – 1,0
1,0 – 25
|
± 20
-
|
-
± 20
|
1,0
|
20
|
Аммиак
|
АМ – 100
|
0 – 20
20 – 100
|
±20
–
|
–
±20
|
20
|
60
|
АМ – 500
|
0 – 20
20 – 500
|
±20
–
|
±20
–
|
60
|
500
|
Сероводород
|
СВ – 30
|
0 – 10
10 – 30
|
±20
–
|
–
±20
|
10
|
25
|
Диоксид
серы
|
СД-30
|
0 – 0,10
0,10 – 1,0
|
±20
–
|
–
±20
|
10
|
25
|
Озон
|
ОЗ – 1
|
0 – 3
3 – 30
|
±20
–
|
–
±20
|
0,1
|
0,3
|
Диоксид
азота
|
АД - 10
|
0 –2,0
2,0 – 10
|
±20
–
|
–
±20
|
2,0
|
8,0
|
Оксид азота
|
АО - 30
|
0 – 3,0
3,0 – 30
|
±20
–
|
–
±20
|
3,0
|
10,0
|
Кислород
|
КС - 30
|
0 – 30,0 %об.
|
±2,5
|
–
|
19% об.
|
23 %об.
|
Метан
|
МН-2,5
|
0 – 2,2 %об.
|
± 10
|
–
|
0,44% об.
|
0,88 %об.
|
Пропан
|
МН-2,5
|
0 – 0,85 %об.
|
± 10
|
–
|
0,17% об.
|
0,34 %об.
|
Оксид углерода
|
УО-100
|
0 – 20
20 – 200
|
± 20
–
|
–
±20
|
20 мг/м3
|
100мг/м3
|
Принцип измерения
Все компоненты, кроме СН4(С3Н8)
CH4(С3Н8)
|
Электрохимический
термокаталитический
|
Число порогов сигнализации
|
2
|
Число ИП
|
От 1 до 8
|
Сигнализация
|
Световая, звуковая, релейные сигналы
|
Максимальное расстояние (м) между
БС и ИП при сечении жил кабеля
|
Все ИП, кроме МН-25
1200 м
870 м
520 м
300 м
|
ИП МН-2,5
310 м
220 м
130 м
75 м
|
Рабочие условия эксплуатации ИП:
температура, °С
относительная влажность, %
|
От 5 до 45
от 10 до 95
|
* Общее количество (от 1 до 16) и количество ИП каждого компонента определяется при заказе.
** Количество зависит от количества ИП.
