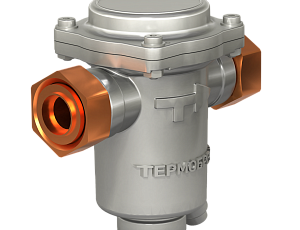

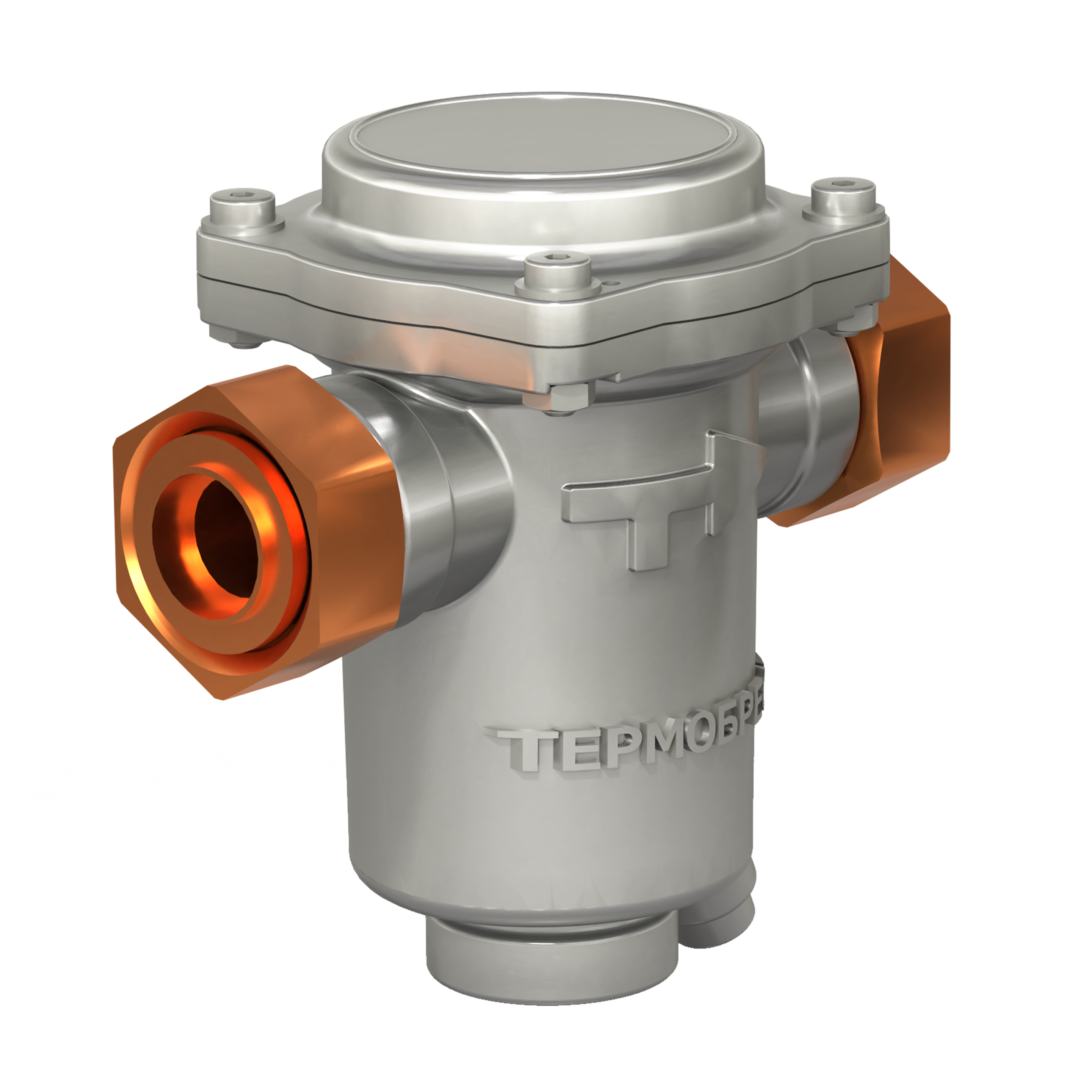

Фильтры газовые компактные с конденсатоотводом

Фильтры газовые компактные предназначены для очистки газа от механических частиц для повышения надежности и долговечности работы оборудования, установленного за фильтром.

Рекомендуется устанавливать данный тип фильтров перед комбинированными регуляторами давления типа РС...-КД

Материал деталей:

корпус и крышки - ЦАМ;
фильтрующая сетка - нержавеющая сталь;
присоединительные патрубки и накидные гайки - латунь.

Номинальный диаметр: DN 15.

Коэффициент сопротивления:

для линейного исполнения - 2,5;
для углового исполнения - 3,0.

Климатическое исполнение:

У3.1 (-30...+60 °C);
У2 (-45...+60 °C);
УХЛ1 (-60...+60 °C).

Максимальное рабочее давление: 6 бар (0,6 МПа).

Минимальный размер улавливаемых частиц (степень фильтрации): 250 мкм.

Температура рабочей среды: (-60...+120 °C).

Монтажное положение: на горизонтальных или вертикальных трубопроводах (конденсатоотвод должен располагаться снизу).

Дополнительно:

Наличие конденсатоотвода в нижней части корпуса фильтра (винт с резьбой М6).
Возможно изготовление фильтров в угловом исполнении корпуса.
Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

Исполнение фильтров по способу присоединения

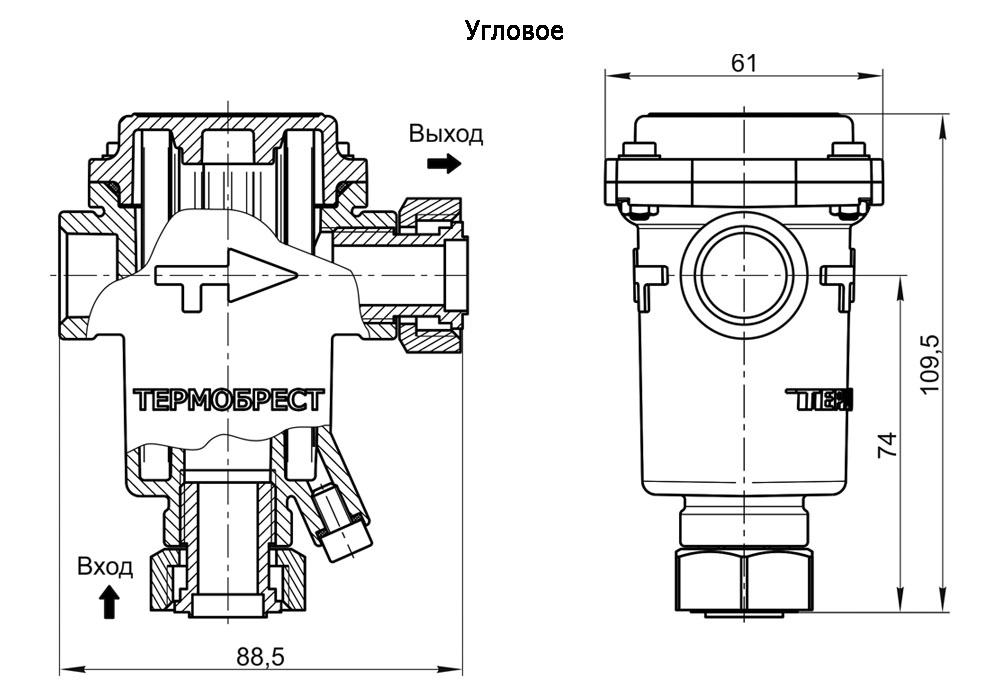

Угловое исполнение фильтров

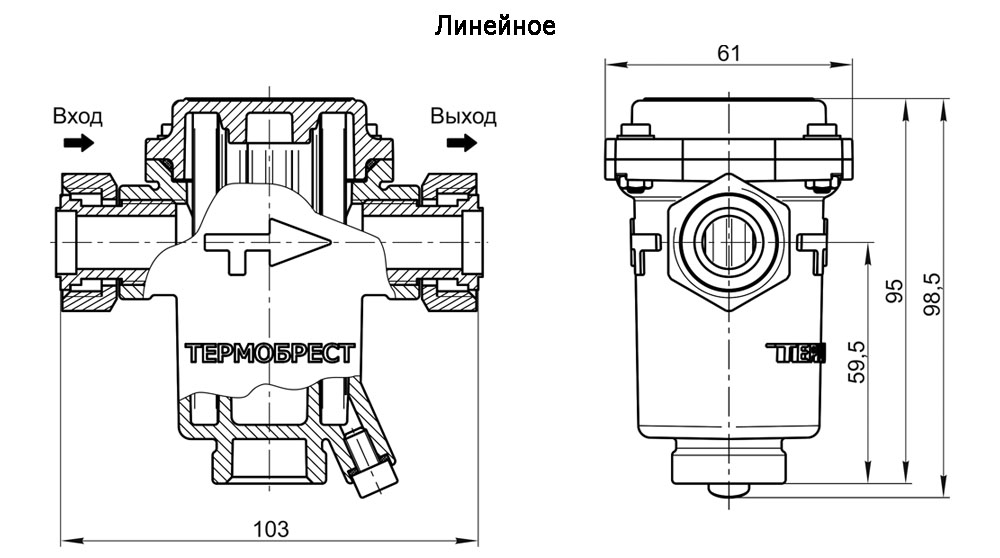

Линейное исполнение фильтров

Присоединительные размеры (по умолчанию):

входного патрубка - DN 15 (накидная гайка - G¾”);
выходного патрубка - DN 15 (накидная гайка - G¾”).

По специальному заказу поставляются изделия с другими присоединительными размерами (указывается дополнительно):

с входными патрубками - DN 20 (накидная гайка - G1”) или DN 25 (накидная гайка – G1¼”);
с выходными патрубками - DN 20 (накидная гайка – G1”) или DN 25 (накидная гайка – G1¼”);
с входными и выходного штуцерами различной наружной резьбы.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ изделия, исполнение линейное, присоединительные размеры: вход - гайка G¾”, выход - G¾”; климатическое исполнение УХЛ1: ФН1/2-6Д исполнение: линейное, вход - гайка G¾”, выход - G¾”, УХЛ1.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ изделия, газового компактного, исполнение угловое, присоединительные размеры: вход - гайка G¾”, выход - G1”; климатическое исполнение У3.1: ФН1/2-6Д исполнение: угловое, вход - гайка G¾”, выход - G1”, У3.1.
