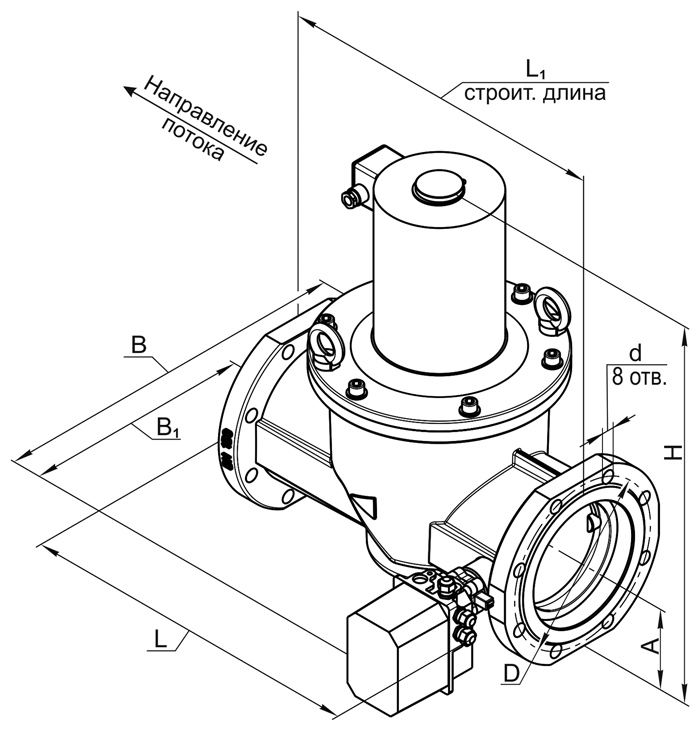

Клапаны электромагнитные двухпозиционные фланцевые DN 125, 150 с электроприводом регулятора расхода (привод SP0)
Характеристики:
Материал корпуса: |
алюминиевые сплавы АК12ОЧ, АК12ПЧ |
Частота включений, 1/час, не более: |
40 |
Степень защиты клапана: |
IP65 |
Степень защиты электропривода: | IP54 |
Напряжение питания: |
электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц); 24 В (пост. тока); электропривода регулятора расхода: 220 В (50 Гц). |
Потребляемая мощность электропривода: |
не более 2,75 Вт |
Угол поворота регулятора: |
90° |
Тип датчика положения: |
индуктивный (выходной ключ датчика положения открывается при срабатывании клапана), степень защиты - IP68 |
Напряжение питания датчика положения: |
10...30 В пост. тока |
Климатическое исполнение: |
У3.1 (-30...+50 °С) |
Монтажное положение: | на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление клапанов, предназначенных для установки на вертикальных участках трубопровода. |
В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа до запорного органа.
Клапан с пропорциональным регулированием работает в следующих режимах:“закрыто” (при обесточенной электромагнитной катушке);
“номинальный расход” (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).
Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.
