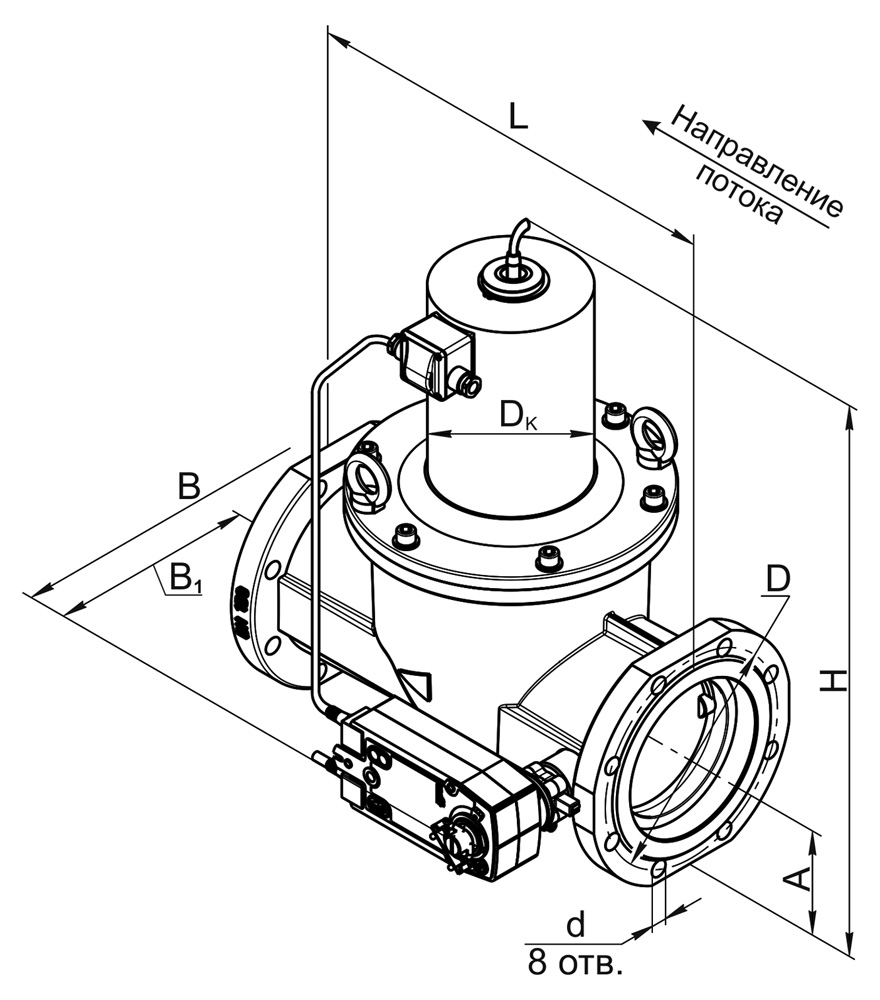

Клапаны электромагнитные двухпозиционные фланцевые DN 125-200 с медленным открытием и датчиком положения
Характеристики:
Материал корпуса: |
алюминиевые сплавы АК12ОЧ, АК12ПЧ |
Климатическое исполнение: |
У3.1 (-30...+50 °С) |
Время открытия: |
75 с. |
Время закрытия: |
не более 1 с. |
Напряжение питания электромагнитной катушки и электропривода: |
220 В, 50 Гц |
Степень защиты катушки: |
IP65 |
Степень защиты электропривода: |
IP54 |
Потребляемый ток электромагнитной катушки: |
для DN 125 - не более 0,6 А; для DN 150, 200 - не более 1,2 А. |
Потребляемая мощность электропривода: |
не более 7 Вт |
Частота включений, 1/час, не более: | 30 |
Полный ресурс, не менее: | 300 000 включений |
Напряжение питания датчика положения: | 10...30 В постоянного тока |
Тип датчика: |
индуктивный (выходной ключ открывается при открытом положении клапана) |
Монтажное положение: | на горизонтальном трубопроводе (катушкой вверх) |
Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).
В конструкцию клапана встроен регулятор расхода, который обеспечивает плавное нарастание расхода при включении клапана и предотвращает начальный скачок давления в момент подачи напряжения питания на клапан. Конструктивно регулятор расхода находится по ходу газа перед основным затвором.
При обесточивании клапана и электропривода, входящая в его конструкцию пружина возвращает регулятор расхода в начальное положение.
