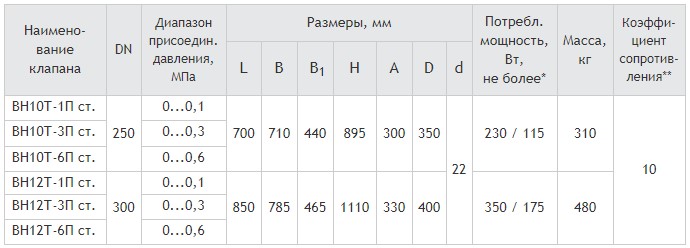

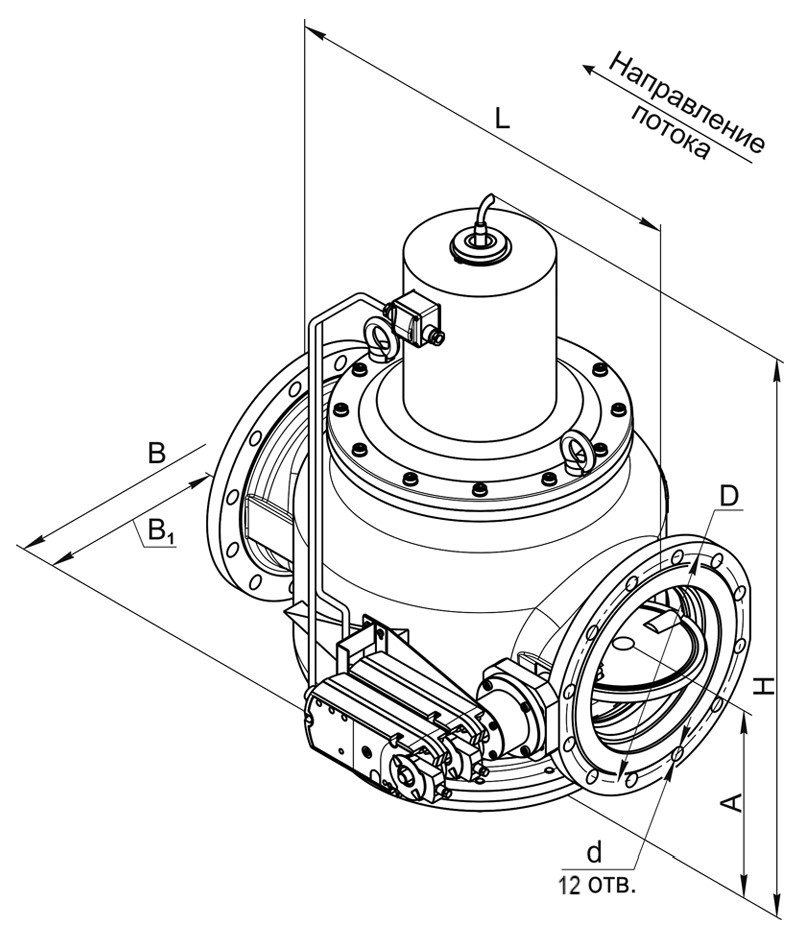

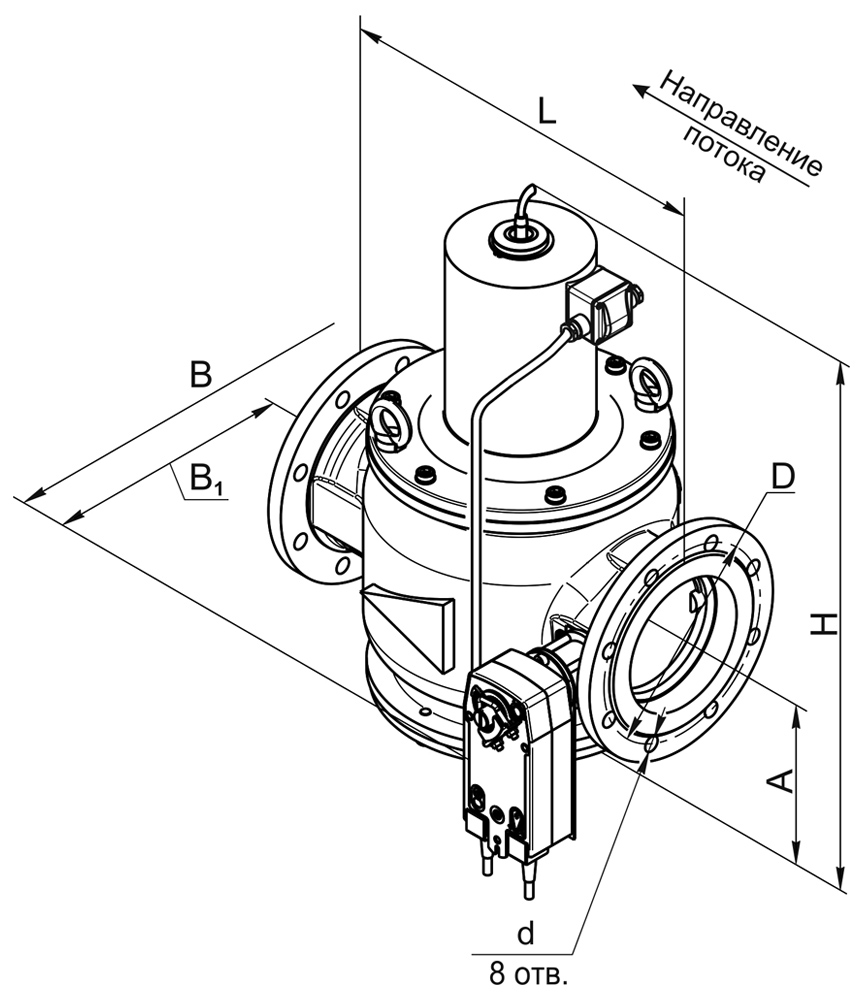

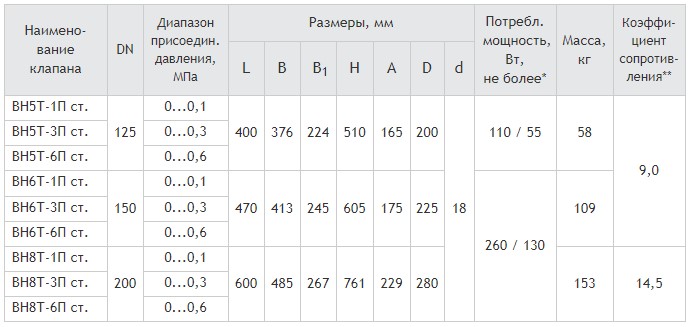

Клапаны электромагнитные двухпозиционные фланцевые DN 125-300, стальные, с медленным открытием и датчиком положения
Характеристики:
|
Материал корпуса: |
для DN 125 - 300 - легированная сталь; для DN 150, 200 - серый или высокопрочный чугун. |
|
Климатическое исполнение: |
У3.1(-30...+50 °С) |
|
Степень защиты катушки: |
IP56 |
|
Степень защиты электропривода: |
IP54 |
|
Время полного открытия: |
75 с (для DN 125 - 200); 90 с (для DN 250, 300). |
| Время закрытия: | не более 1 с |
|
Частота включений, 1/час, не более: |
30 |
|
Полный ресурс, не менее: |
300 000 включений |
| Тип датчика: | индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68 |
| Напряжение питания датчика положения: | 10...30 В постоянного тока |
|
Монтажное положение: |
на горизонтальном трубопроводе катушкой вверх. |
Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).
В конструкцию клапана встроен регулятор расхода, который обеспечивает плавное нарастание расхода при включении клапана и предотвращает начальный скачок давления в момент подачи напряжения питания на клапан. Конструктивно регулятор расхода находится по ходу газа перед основным затвором.
При обесточивании клапана и электропривода, входящая в его конструкцию пружина возвращает регулятор расхода в начальное положение.
