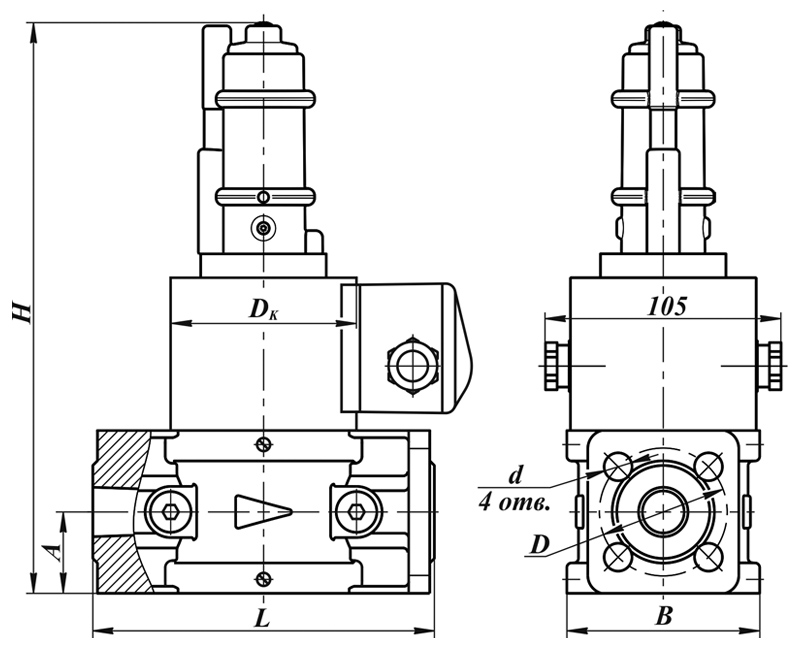

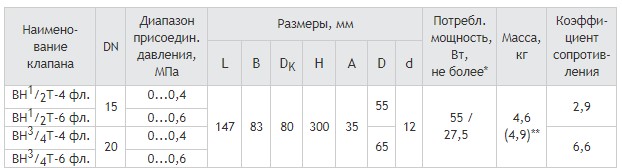

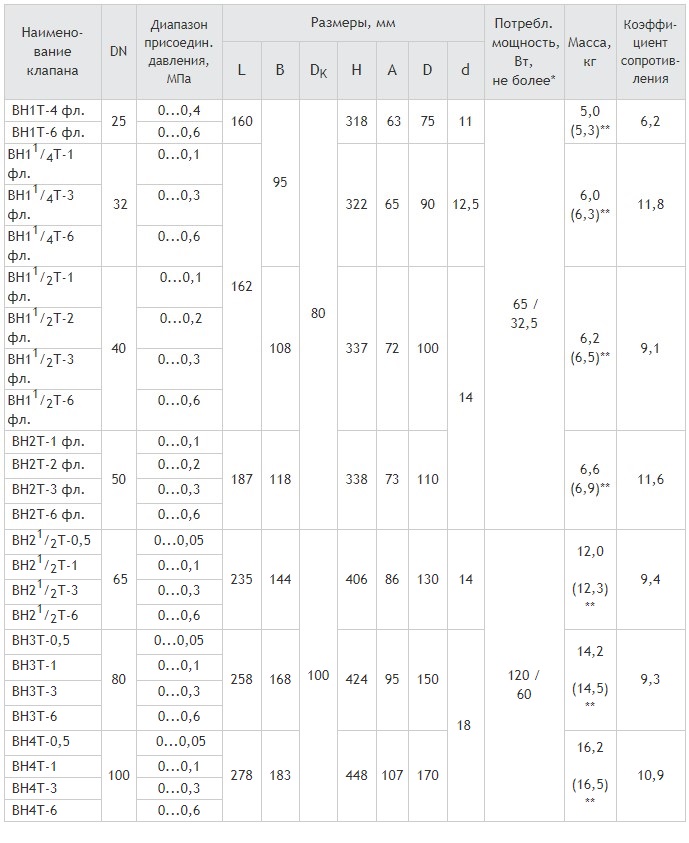

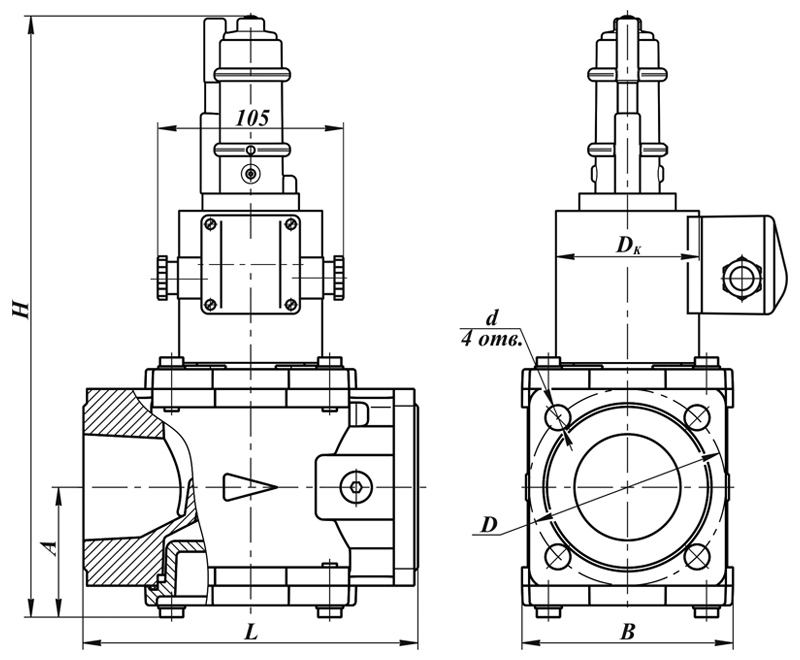

Клапаны электромагнитные двухпозиционные фланцевые DN 15-100, с медленным открытием
Характеристики:
| Материал корпуса: |
алюминиевые сплавы АК12ОЧ, АК12ПЧ |
|
Климатическое исполнение: |
У3.1 (-30...+60 ОС); У2 (-45...+60 ОС). |
|
Время открытия: |
5...20 с - для DN 25; 5...30 c - для DN 32, 40, 50; 15...40 c - для DN 65, 80, 100. |
|
Время закрытия: |
не более 1 с. |
|
Степень защиты: |
общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67. |
|
Частота включений, 1/час, не более: |
30 |
|
Полный ресурс, не менее: |
50 000 включений |
| Монтажное положение: |
горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз. |
Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).
Пример обозначения электромагнитного двухпозиционного клапана номинальным диаметром DN 50 (2 дюйма) с медленным открытием, на рабочее давление 0,3 МПа, фланцевого исполнения, напряжение питания 220 В, 50 Гц, вид климатического исполнения У3.1:
Клапан ВН2Т-3 фл., 220 В, 50 Гц, У3.1.
В случае заказа клапана во взрывозащищенном исполнении (2 Ex mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву "Е". Пример обозначения: ВН2Т-3Е фл., 220 В, 50 Гц, У3.1.
