Клапаны электромагнитные двухпозиционные фланцевые DN 150, 200, стальные, угловые, с датчиком положения

Характеристики:

Материал корпуса:	легированная сталь
Климатическое исполнение:	У3.1 (-30...+60 °С); У2 (-45...+60 °С); УХЛ2 (-60...+60 °С); УХЛ1 (-60...+60 °С) - только для взрывозащищенного исполнения.
Степень защиты:	общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более:	100
Полный ресурс включений, не менее:	300 000
Напряжение питания датчика положения:	10...30 В постоянного тока
Тип датчика:	индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68
Монтажное положение:	на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.

В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа.

В случае заказа клапана во взрывозащищенном исполнении (ЕxmcIIT4Gc) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН1Н-4КЕ ст. фл.

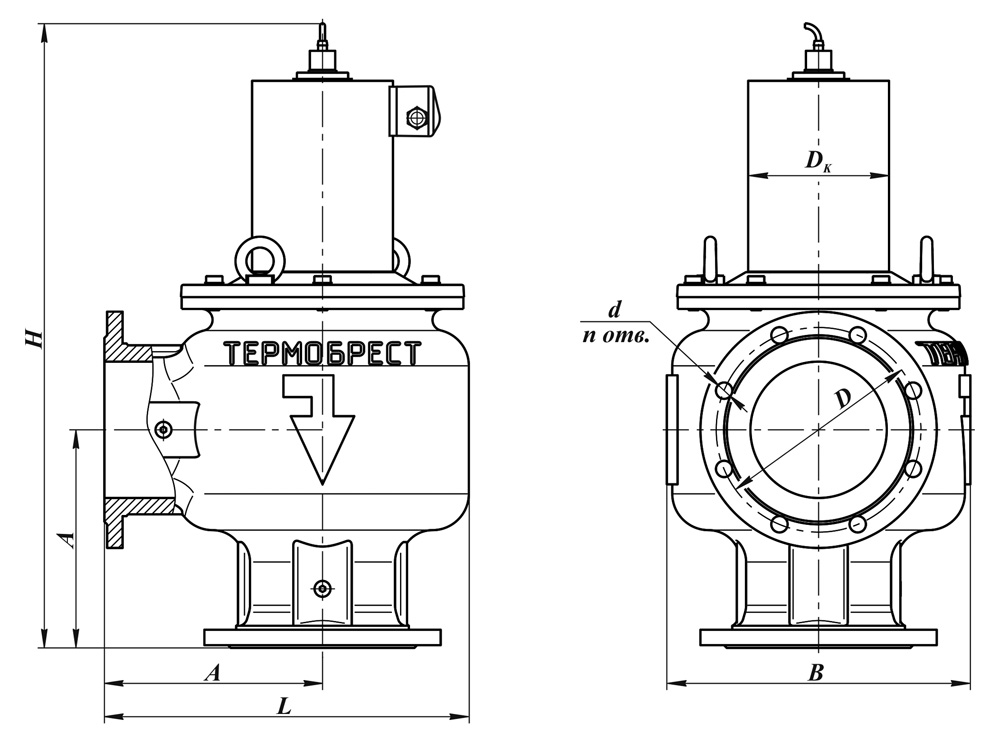

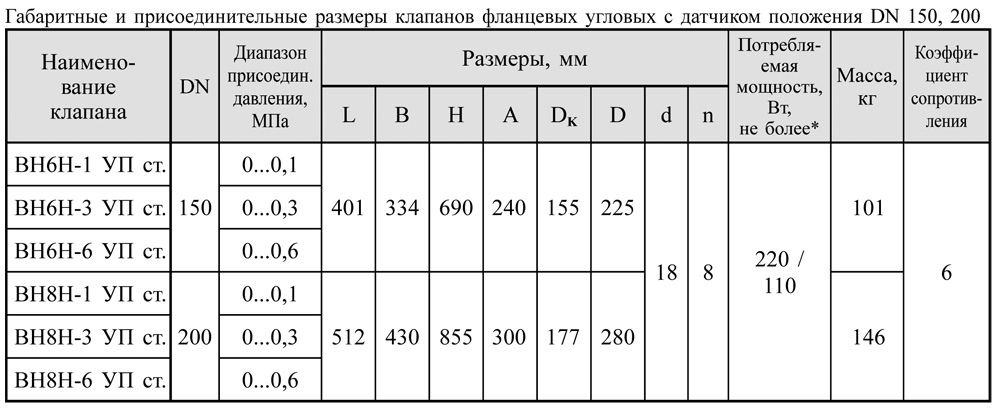

Фланцевые DN 150, 200, стальные, угловые, с датчиком положения, габаритные размеры

Пример записи при заказе клапана электромагнитного двухпозиционного, нормально-закрытого, присоединительным диаметром 6 дюймов (DN 150), материал корпуса - сталь, рабочее давление 1 бар, исполнение корпуса клапана - угловое; оснащенного датчиком положения, вид климатического исполнения У3.1, напряжение питания 220 В, 50 Гц:

Клапан ВН6Н-1 УП ст., У3.1, 220 В, 50 Гц, ТУ РБ 05708554.021-96.

В случае заказа клапана во взрывозащищенном исполнении (ExmcIIT4Gc) - в конце обозначения необходимо добавить букву “Е”. Пример обозначения: ВН6Н-1 УПЕ ст.
