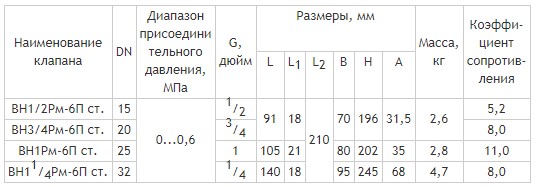

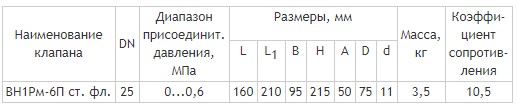

Клапаны электромагнитные двухпозиционные фланцевые DN 25, муфтовые DN 15-32, стальные, с ручным взводом механического типа и датчиком положения
Характеристики:
|
Материал корпуса: |
легированная сталь |
|
Климатическое исполнение: |
У3.1 (-30...+40°С) |
|
Напряжение питания: |
220 В, 50 Гц; 24 В пост. тока; 12 В пост. тока. |
|
Потребляемая мощность: |
18 Вт |
|
Степень защиты: |
IP65 |
|
Полный ресурс, не менее: |
50 000 включений |
| Время закрытия: | не более 1 с |
| Тип датчика: | индуктивный (выходной ключ датчика открывается при срабатывании клапана) |
| Напряжение питания датчика положения: | 10...30 В постоянного тока |
| Степень защиты датчика положения: | IP68 |
|
Монтажное положение: |
любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана. |
Область применения: Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа.
Принцип работы клапанов без дополнительной блокировки: Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора.
Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, клапан возможно открыть, но он не фиксируется в открытом положении.
Принцип работы клапанов с дополнительной блокировкой: Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора.
Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, клапан открыть невозможно (шток ручного взвода заблокирован).
