Клапаны электромагнитные двухпозиционные фланцевые DN 40-100, стальные, с электроприводом регулятора расхода (привод SP0)

Характеристики:

Материал корпуса:	алюминиевые сплавы АК120Ч, АК12ПЧ
Частота включений, 1/час, не более:	40
Степень защиты клапана:	IP65
Степень защиты электропривода:	IP54
Потребляемая мощность электропривода:	не более 1 Вт
Угол поворота регулятора:	90°
Климатическое исполнение:	У3.1 (-30...+40 °С)
Монтажное положение:	для DN 32 - 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз; для DN 65 - 100 - на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.

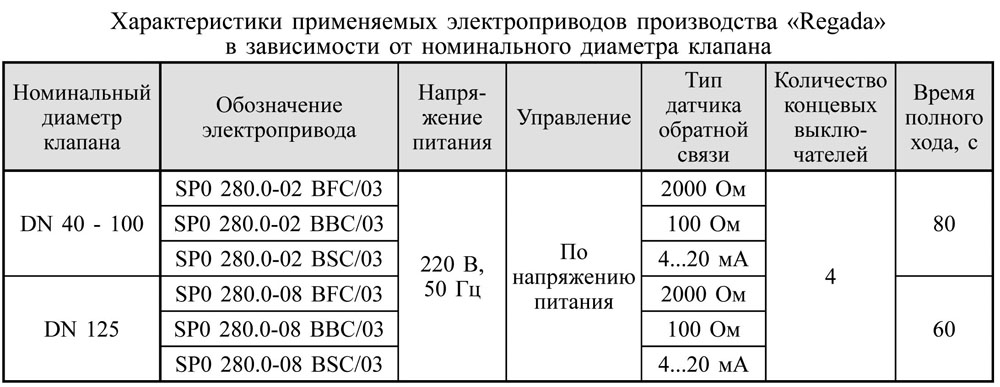

Характеристика Regada в зависимости от диаметра клапана

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.

Клапан с пропорциональным регулированием работает в следующих режимах:
“закрыто” (при обесточенной электромагнитной катушке);
“номинальный расход” (напряжение подано на электромагнитную катушку и электропривод
заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).

Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.

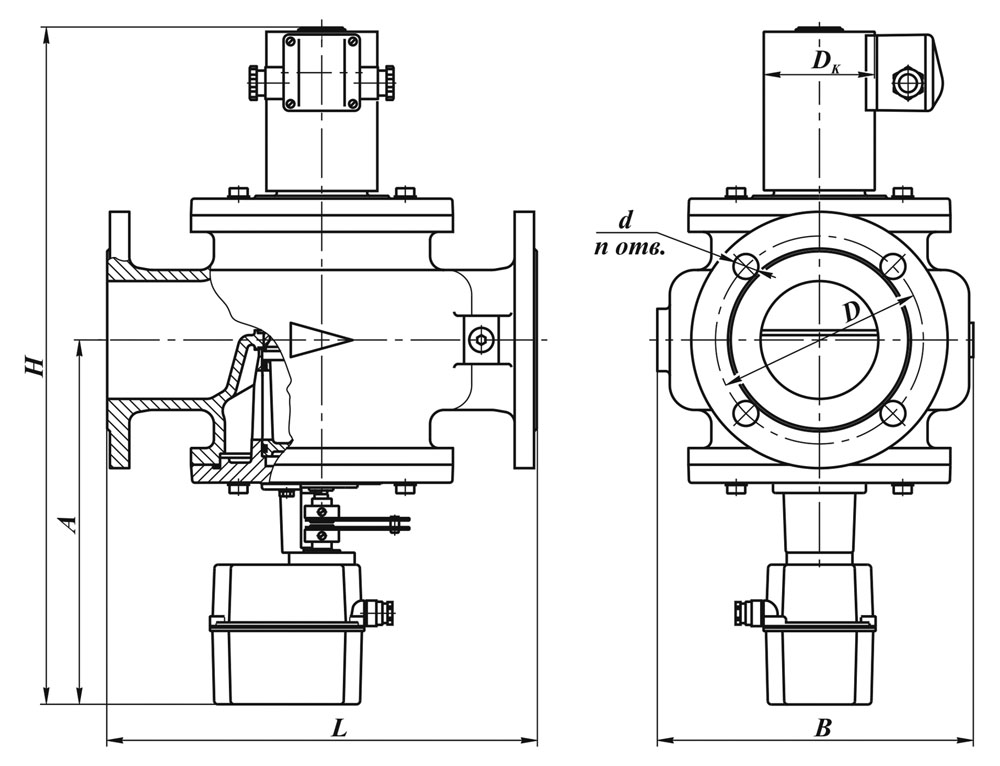

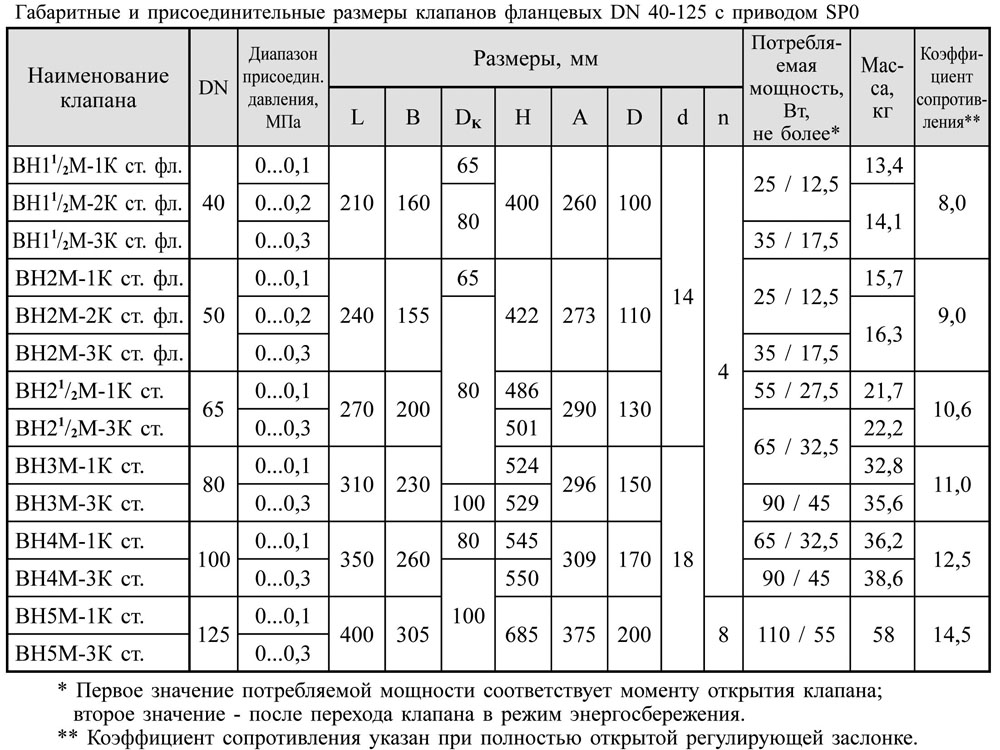

Фланцевые DN 40-100, привод SP0, габаритные размеры

Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.

Пример обозначения клапана двухпозиционного фланцевого с электроприводом регулятора расхода (пропорциональное регулирование) номинальным диаметром DN 100 (4 дюйма), материал корпуса - сталь, на рабочее давление 0,1 МПа.
