В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.
Клапан с позиционным регулированием работает в следующих режимах:
“закрыто” (при обесточенной электромагнитной катушке);
“промежуточный расход” - составляет 10-50 % от номинального (напряжение подано на электромагнитную катушку; установка расхода производится вращением вала регулирующей заслонки при ослабленном креплении хомута электропривода к валу заслонки);
“номинальный расход” (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится с помощью механического упора на электроприводе).
При подаче напряжения электропривод поворачивает заслонку в положение “номинальный расход”, ограниченное механическим упором, одновременно растягивая возвратную пружину. В случае отключения напряжения питания пружина возвращает заслонку в положение “промежуточный расход”.

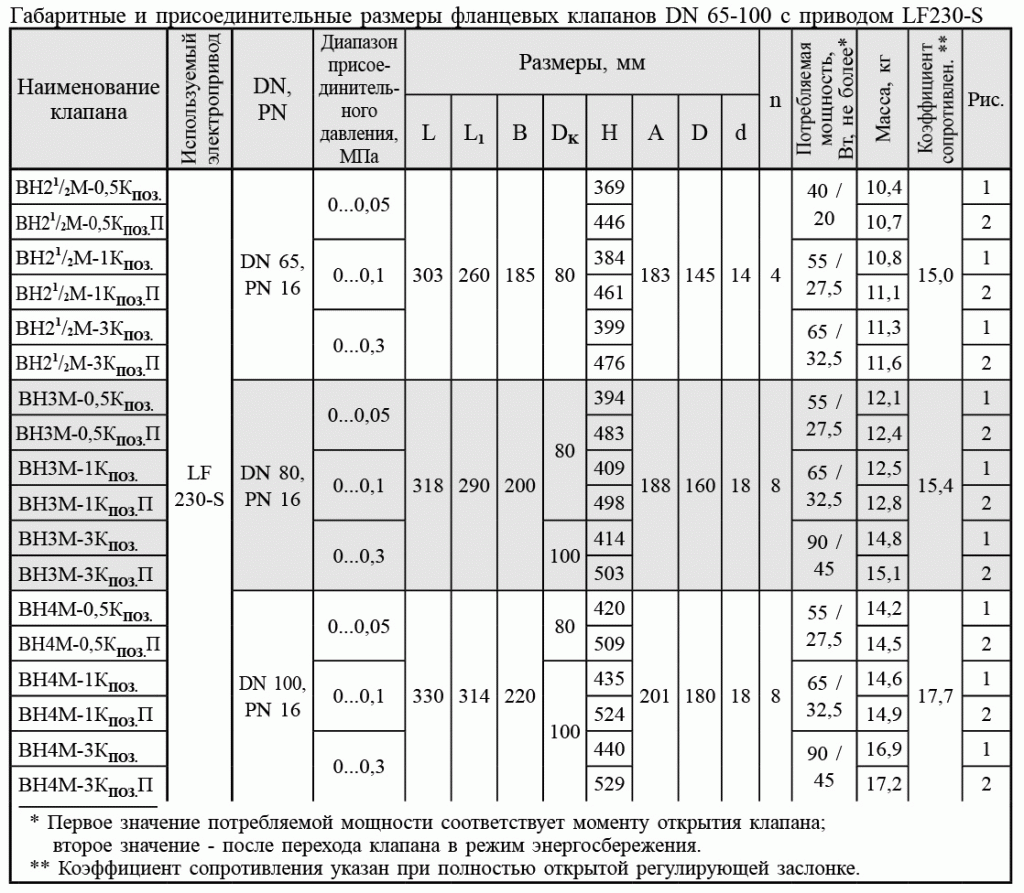

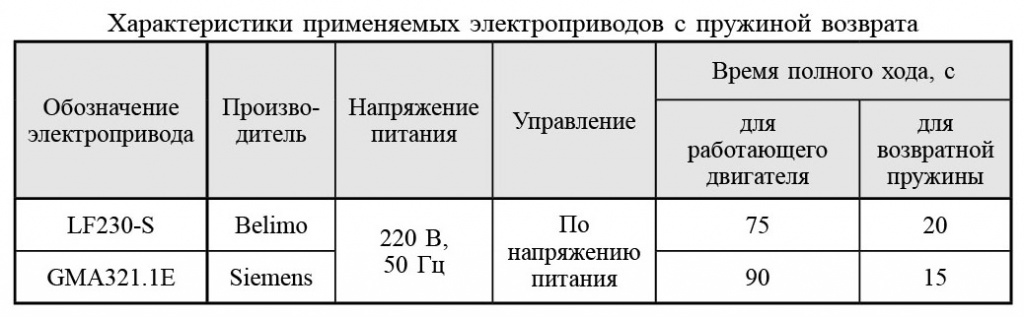

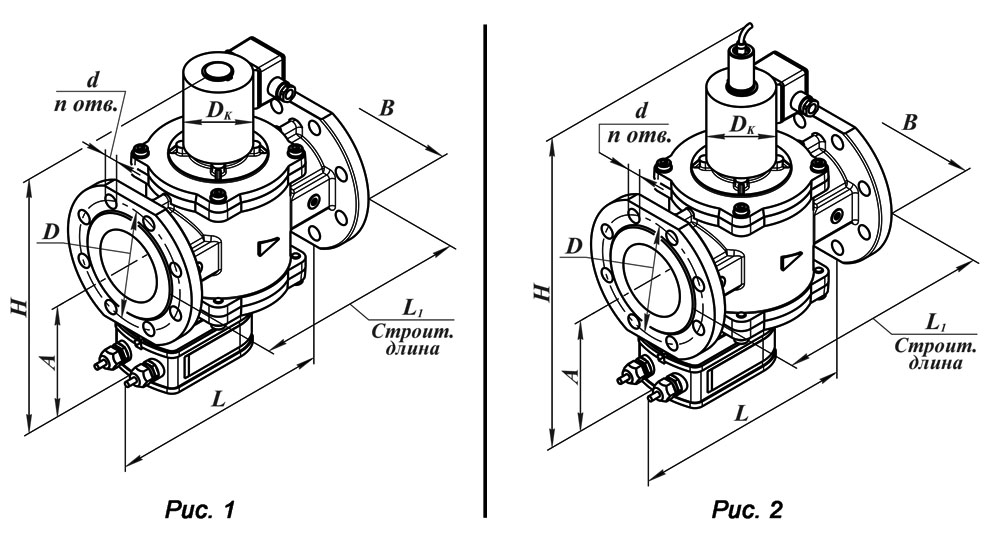

Пример обозначения электромагнитного двухпозиционного клапана с электромеханическим регулятором расхода (позиционное регулирование) номинальным диаметром DN 65 (21/2 дюйма), на рабочее давление 0,05 МПа, напряжение питания катушки клапана 220 В, 50 Гц; привод LF230-S (наличие пружины возврата), исполнение - с присоединительными фланцами PN 16 бар, вид климатического исполнения У3.1:
Клапан ВН21/2М-0,5КПОЗ., 220 В, 50 Гц, У3.1 (исполнение: с присоединительными фланцами PN 16, электропривод LF230-S).

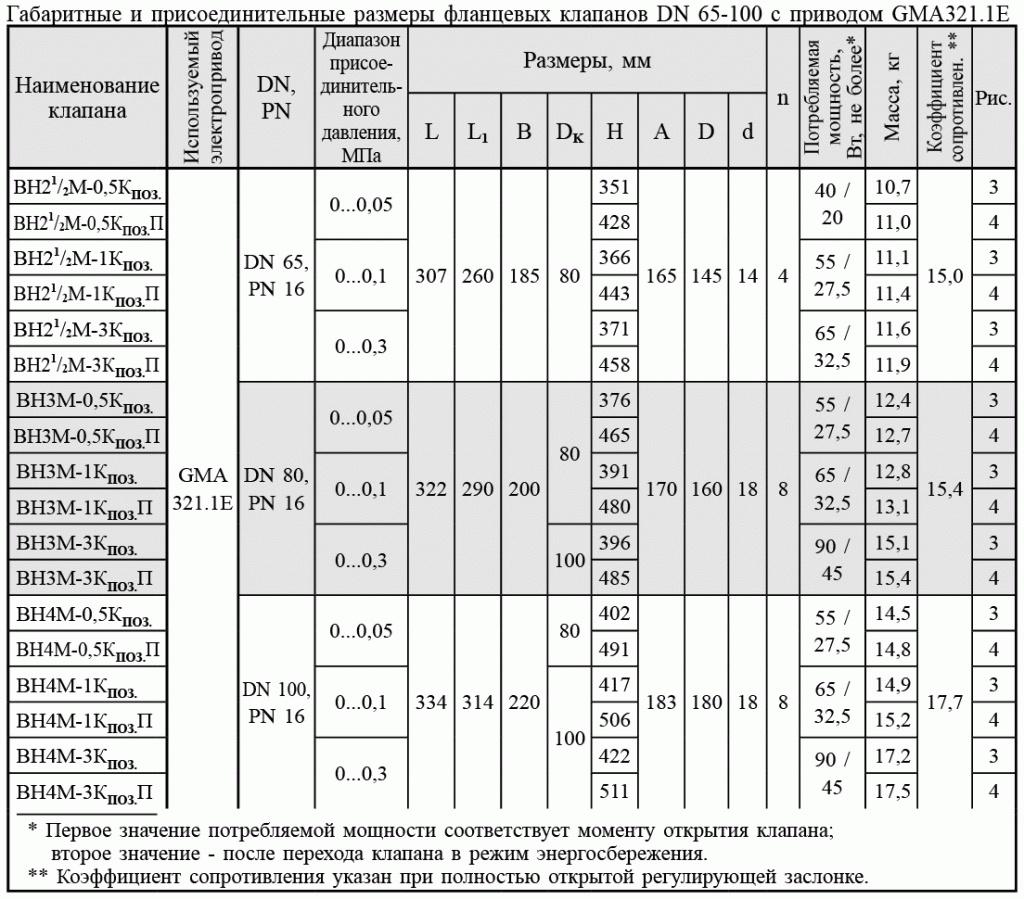

Пример обозначения электромагнитного двухпозиционного клапана с электромеханическим регулятором расхода (позиционное регулирование) номинальным диаметром DN 100 (4 дюйма), на рабочее давление 0,1 МПа, напряжение питания катушки клапана 220 В, 50 Гц; привод GMA321.1E (наличие пружины возврата), исполнение - с присоединительными фланцами PN 16 бар, вид климатического исполнения У3.1:
Клапан ВН4М-1КПОЗ., 220 В, 50 Гц, У3.1 (исполнение: с присоединительными фланцами PN 16, электропривод GMA321.1E).
