Клапаны электромагнитные двухпозиционные фланцевые DN 65-100, с электроприводом регулятора расхода (привод SP1-Ex) во взрывозащищенном исполнении, с присоед. фланцами PN 16
Новости компании

Клапаны электромагнитные двухпозиционные фланцевые DN 65-100, с электроприводом регулятора расхода (привод SP1-Ex) во взрывозащищенном исполнении, с присоед. фланцами PN 16

Характеристики:

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Частота включений, 1/час, не более:
40
Полный ресурс включений, не более: 500 000
Степень защиты клапана: IP67
Напряжение питания: электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц); 24 В (пост. тока)
Степень защиты электропривода:
IP67
Потребляемая мощность электропривода: не более 4 Вт
 Угол поворота регулятора: 90°
Тип датчика положения: индуктивный (выходной ключ датчика положения открывается при срабатывании клапана), степень защиты - IP68
Подключение датчика положения:
через переключающий усилитель IM1-22Ex-R ("Turck")
Напряжение питания переключающего усилителя: 20...250 В, 50 Гц или 20...150 В пост. тока
Климатическое исполнение:
У3.1 (-30...+40 °С);
У2 (-45...+40 °С).
Монтажное положение: на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.

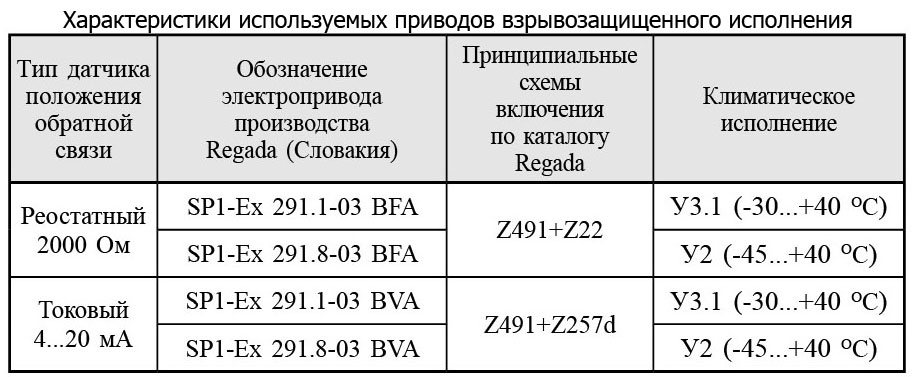

Характеристики приводов взрывозащищенного исполнения

Данные клапаны имеют уровень взрывозащиты “повышенная надежность против взрыва”, обеспечиваемый специальным уровнем взрывозащиты и маркировку ExmcIIT4Gc и могут применяться во взрывоопасных зонах согласно п.7.3 “Правил устройства электроустановок” и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.

Клапан с пропорциональным регулированием работает в следующих режимах:
“закрыто” (при обесточенной электромагнитной катушке);
“номинальный расход” (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).

Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.

Клапаны взрывозащищенные фланцевые с электроприводом регулятора расхода
(пропорциональное регулирование, привод SP1-Ex, с присоединительными фланцами PN 16)

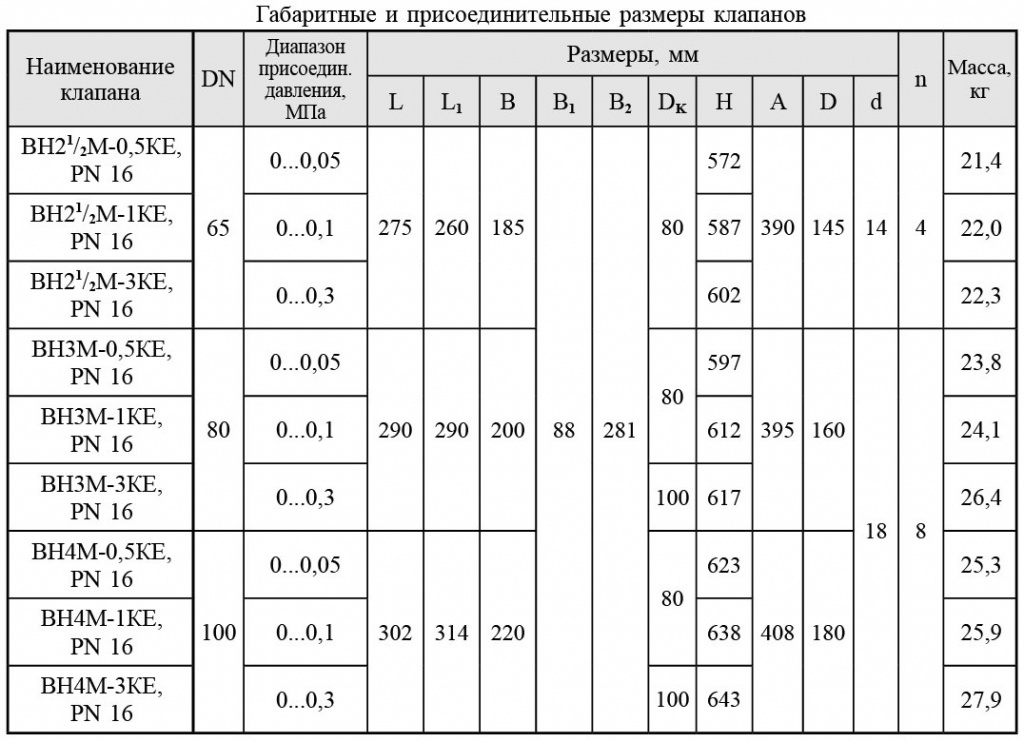

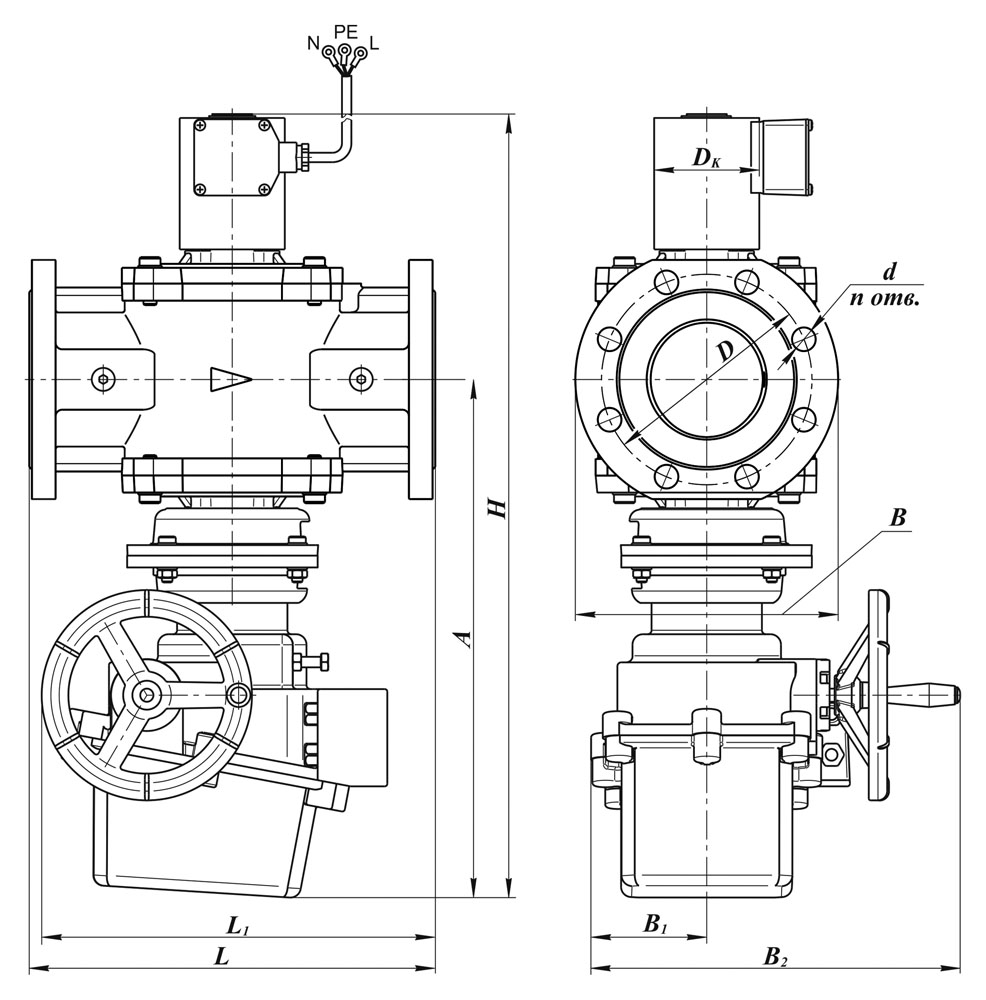

Клапаны фланцевые взрывозащищенные привод SP1-Ex, PN 16, габаритные размеры


Клапаны взрывозащищенные фланцевые с электроприводом регулятора расхода
и датчиком положения (пропорциональное регулирование, привод SP1-Ex,
с присоединительными фланцами PN 16)

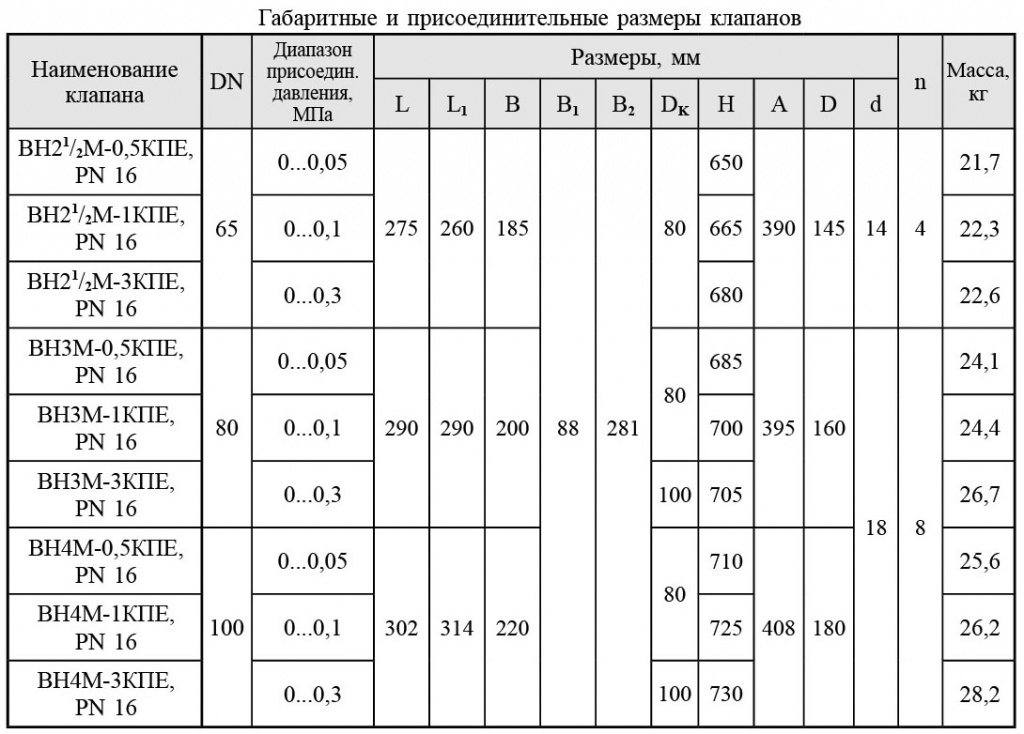

Клапаны фланцевые взрывозащищенные c датчиком положения привод SP1-Ex, PN 16, габаритные размеры

При заказе клапана с электроприводом, работающим в режиме пропорционального регулирования, необходимо указать наименование привода или тип датчика обратной связи, входящего в конструкцию электропривода.

При заказе клапана с присоединительными фланцами фланцами PN 16 бар необходимо обязательно указывать на исполнение с данными фланцами.

Пример обозначения электромагнитного двухпозиционного клапана взрывозащищенного с электро-механическим регулятором расхода (пропорциональное регулирование) номинальным диаметром DN 100 (4 дюйма), на рабочее давление 0,1 МПа; исполнение - с присоединительными фланцами PN 16 бар; напряжение питания катушки клапана 220 В, 50 Гц; привод оснащен электронным токовым датчиком положения, вид климатического исполнения У2:

Клапан ВН4М-1КПЕ, 220 В, 50 Гц, У2 (исполнение: с присоединительными фланцами PN 16, электропривод SP1-Ex 291.8-03 BVA).
