Клапаны электромагнитные двухпозиционные фланцевые DN 65-100, с ручным регулятором расхода и датчиком положения, с присоединительными фланцами PN 16

Характеристики:

Материал корпуса:	алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:	У3.1 (-30...+60 °С); У2 (-45...+60 °С); УХЛ2 (-60...+60 °С); УХЛ1 (-60...+60 °С) - только для взрывозащищенного исполнения.
Степень защиты:	общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более:	150 срабатываний
Полный ресурс, не менее:	300 000 включений
Тип датчика:	индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68
Напряжение питания датчика положения:	10...30 В постоянного тока
Коэффициент сопротивления (при полностью открытом регуляторе расхода):	для клапанов ВН21/2Н-...КП - 9,4; для клапанов ВН3Н-...КП - 9,3; для клапанов ВН4Н-...КП - 10,9.
Монтажное положение:	на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.

В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа.

Пример обозначения электромагнитного двухпозиционного клапана номинальным диаметром DN 65 (2¹/₂ дюйма), на рабочее давление 0,1 МПа, с ручным регулятором расхода и датчиком положения, исполнение с присоединительными фланцами PN 16 бар, напряжение питания 220 В, 50 Гц, вид климатического исполнения У3.1:

Клапан ВН2¹/₂Н-1КП (исполнение: с присоединительными фланцами PN16 бар), 220 В, 50 Гц, У3.1.

В случае заказа клапана во взрывозащищенном исполнении (2Еx mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН2¹/₂Н-1КПЕ.

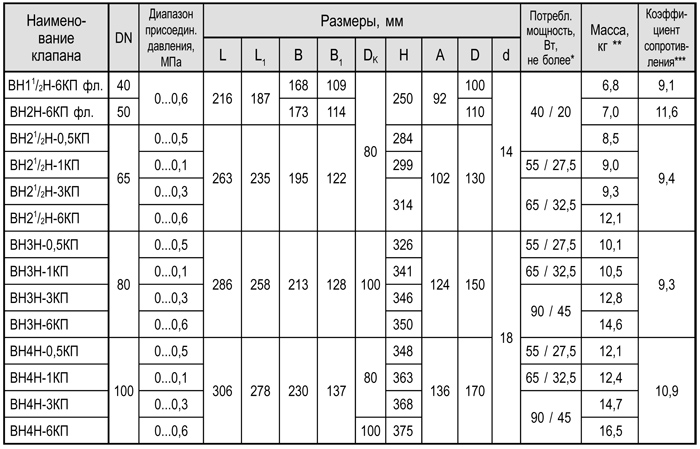

Габаритные и присоединительные размеры

Фланцевые DN 65-100, габаритные размеры

* Для взрывозащищенного исполнения клапана;
** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
