Клапаны электромагнитные двухпозиционные фланцевые DN 65-100, с ручным регулятором расхода, с присоединительными фланцами PN 16
Характеристики:
| Материал корпуса: |
алюминиевые сплавы АК12ОЧ, АК12ПЧ |
| Климатическое исполнение: |
У3.1 (-30...+60 °С); У2 (-45...+60 °С); УХЛ2 (-60...+60 °С); УХЛ1 (-60...+60 °С) - только для взрывозащищенного исполнения. |
| Степень защиты: |
общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67. |
|
Частота включений, 1/час, не более: |
150 |
|
Полный ресурс, не менее: |
300 000 включений |
| Монтажное положение: |
на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода. |

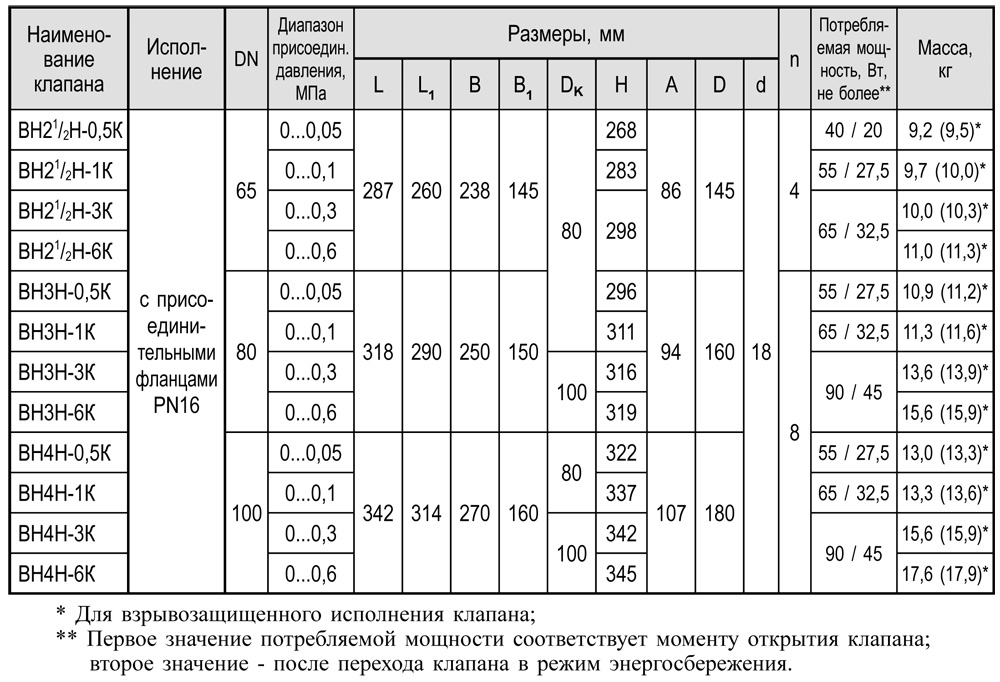

Пример обозначения электромагнитного двухпозиционного клапана номинальным диаметром DN 65 (21/2 дюйма), на рабочее давление 0,05 МПа, с ручным регулятором расхода, исполнение с присоединительными фланцами PN 16 бар, напряжение питания 220 В, 50 Гц, вид климатического исполнения У2:
Клапан ВН21/2Н-0,5К (исполнение: с присоединительными фланцами PN16 бар), 220 В, 50 Гц, У2.
В случае заказа клапана во взрывозащищенном исполнении (2Еx mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН21/2Н-0,5КЕ.

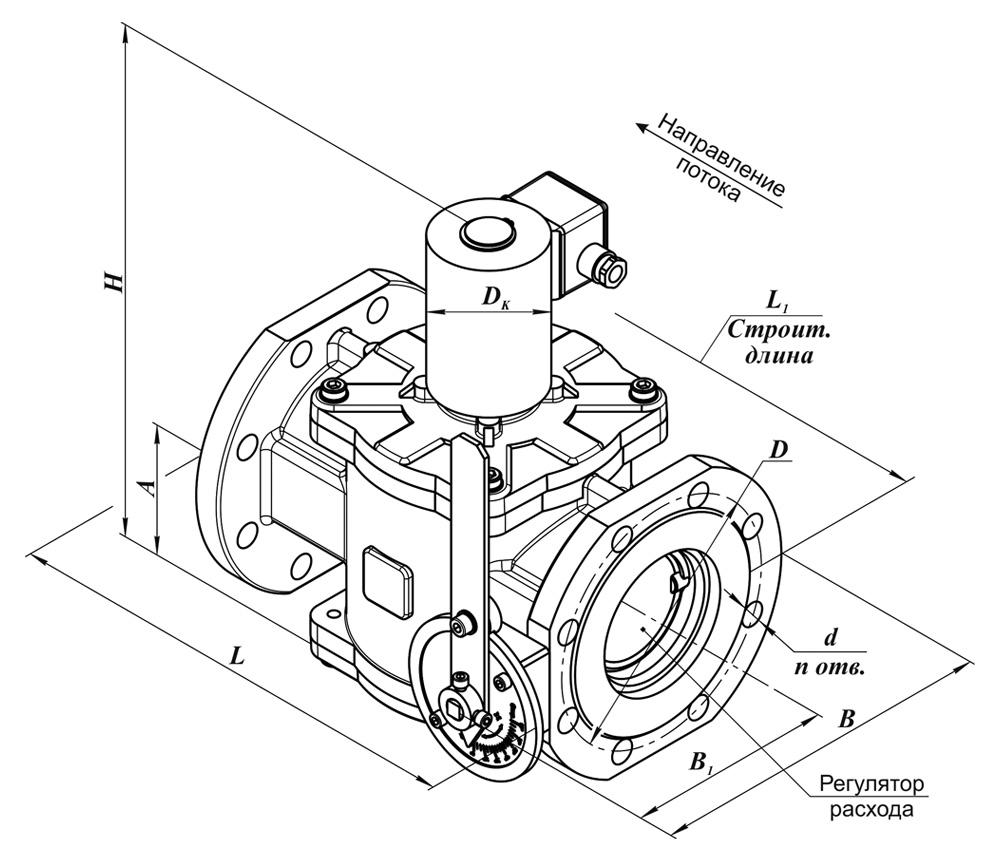

В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая ручку в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа. Конструктивно регулятор расхода расположен до запорного органа (затвора). Клапаны оснащены информационной шкалой, указывающей угол поворота регулятора.
