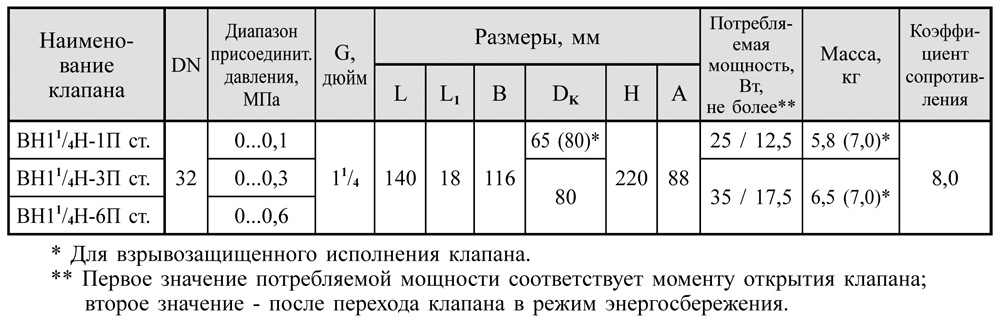

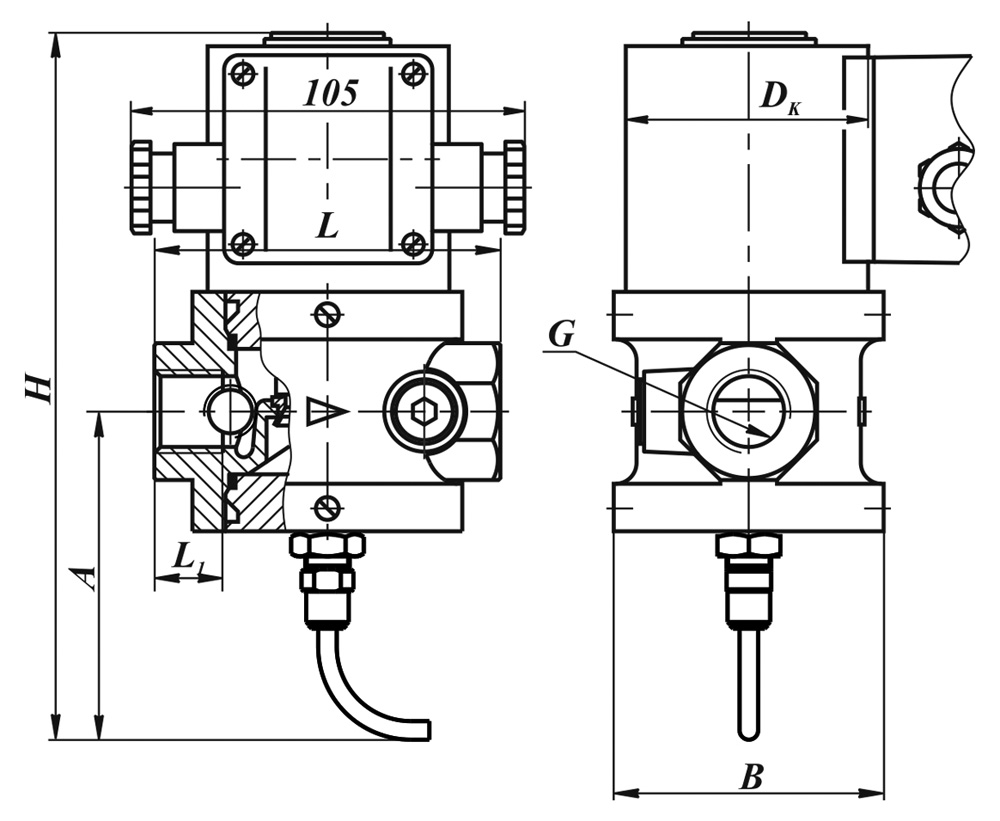

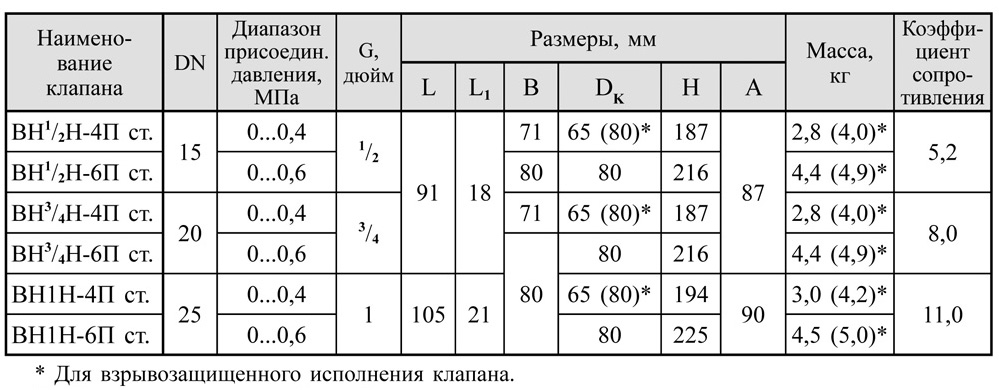

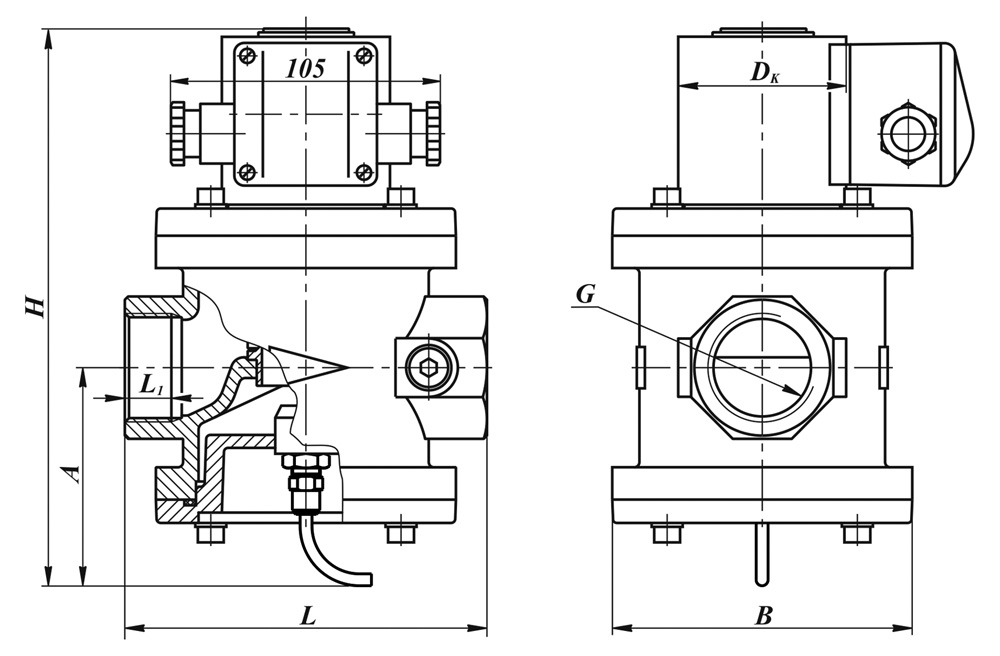

Клапаны электромагнитные двухпозиционные муфтовые DN 15-32, стальные, с датчиком положения
Характеристики:
| Материал корпуса: |
легированная сталь |
|
Климатическое исполнение: |
У3.1 (-30...+60 °С); У2 (-45...+60 °С); УХЛ2 (-60...+60 °С); УХЛ1 (-60...+60 °С) - только для взрывозащищенного исполнения. |
|
Степень защиты: |
общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67. |
|
Частота включений, 1/час, не более: |
для исполнений до 0,4 МПа - 1000 срабатываний; для исполнений на 0,6 МПа - 300 срабатываний. |
|
Потребляемая мощность электромагнитной катушки в нагретом состоянии, не более: |
в момент открытия клапана - для DN 15-25 (на 0,4 МПа) и DN 32 (на 0,1 МПа) - 25 Вт; для DN 25 (на 0,6 МПа) и DN 32 (на 0,3 МПа и 0,6 МПа) - 35 Вт; в режиме энергосбережения - для DN 15-25 (на 0,4 МПа) и DN 32 (на 0,1 МПа) - 12,5 Вт; для DN 25 (на 0,6 МПа) и DN 32 (на 0,3 МПа и 0,6 МПа) - 17,5 Вт. |
|
Потребляемая ток в момент открытия клапана, не более: |
для исполнения 220 В: 150 мА (25 Вт); 190 мА (35 Вт); для исполнения 110 В: 300 мА (25 Вт); 380 мА (35 Вт); для исполнения 24 В: 1300 мА (25 Вт); 1700 мА (35 Вт). |
|
Полный ресурс, не менее: |
1 000 000 включений |
| Напряжение питания датчика положения: | 10...30 В постоянного тока |
| Тип датчика: |
индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68 |
|
Монтажное положение: |
любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана. |
В случае заказа клапана во взрывозащищенном исполнении (2Еx mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН1/2Н-6ПЕ ст.
