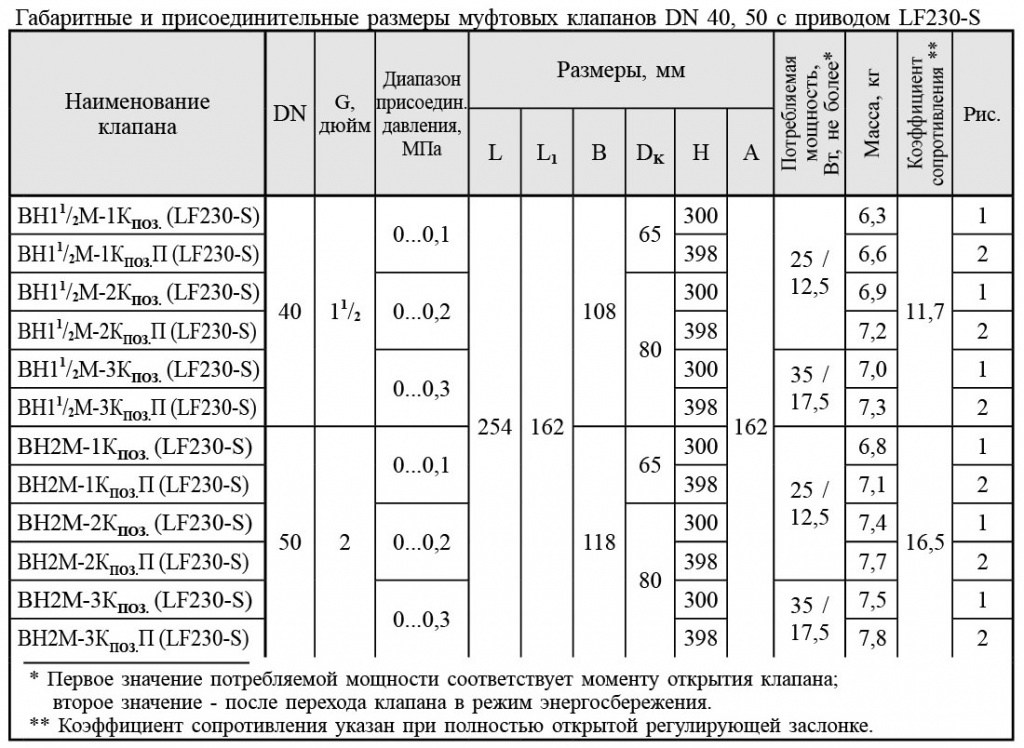

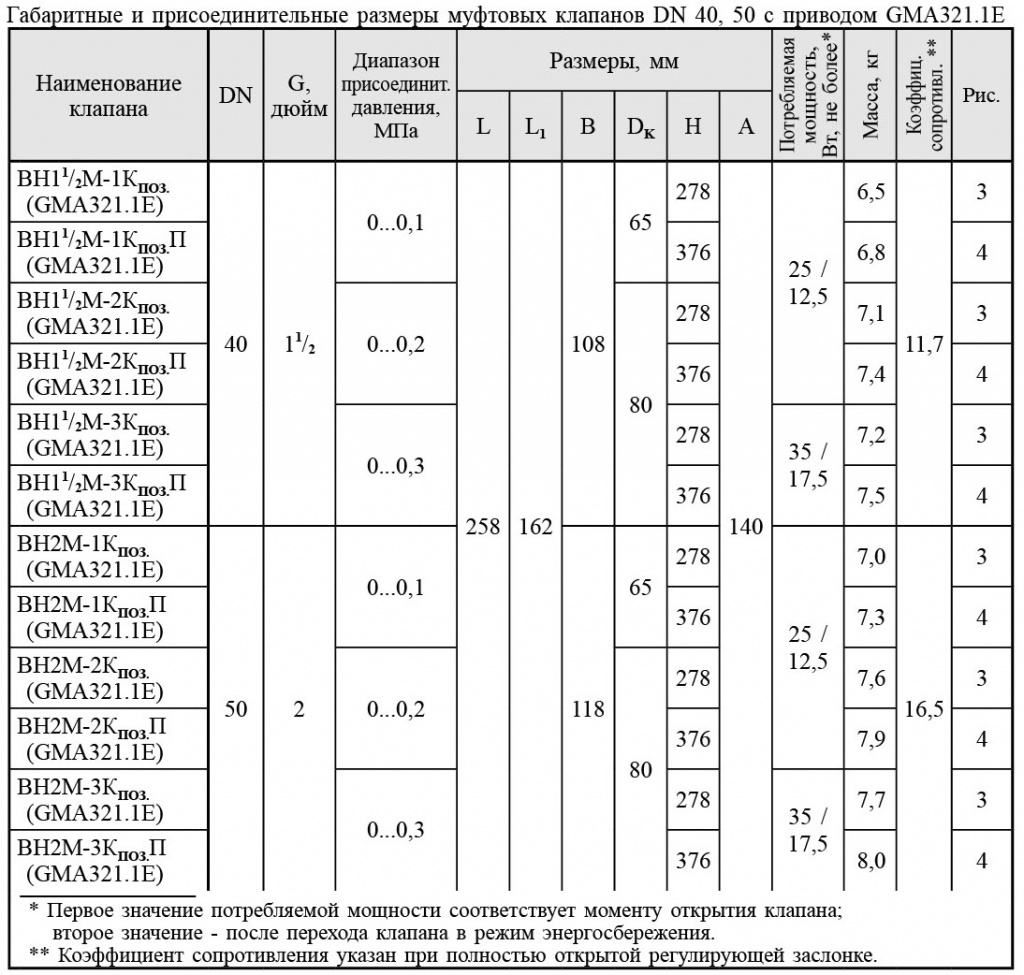

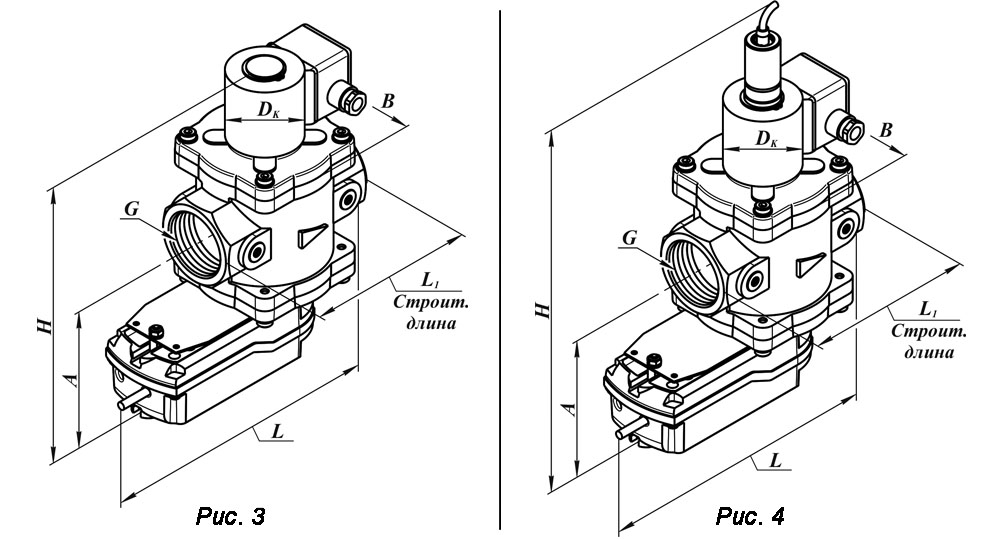

Клапаны электромагнитные двухпозиционные муфтовые DN 40, 50, с электроприводом регулятора расхода (привод LF230-S, GMA321.1E - с пружиной возврата)

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.

Клапан с позиционным регулированием работает в следующих режимах:
“закрыто” (при обесточенной электромагнитной катушке);
“промежуточный расход” - составляет 10-50 % от номинального (напряжение подано на электромагнитную катушку; установка расхода производится вращением вала регулирующей заслонки при ослабленном креплении хомута электропривода к валу заслонки);
“номинальный расход” (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится с помощью механического упора на электроприводе).

При подаче напряжения электропривод поворачивает заслонку в положение “номинальный расход”, ограниченное механическим упором, одновременно растягивая возвратную пружину. В случае отключения напряжения питания пружина возвращает заслонку в положение “промежуточный расход”.

Пример обозначения электромагнитного двухпозиционного клапана с электромеханическим регулятором расхода (позиционное регулирование) номинальным диаметром DN 50 (2 дюйма), муфтового исполнения, на рабочее давление 0,1 МПа, напряжение питания катушки клапана 220 В, 50 Гц; привод LF230-S (наличие пружины возврата), вид климатического исполнения У3.1:

Клапан ВН2М-1КПОЗ., электропривод LF230-S, 220 В, 50 Гц, У3.1.

Пример обозначения электромагнитного двухпозиционного клапана с электромеханическим регулятором расхода (позиционное регулирование) номинальным диаметром DN 40 (1¹/₂ дюйма), муфтового исполнения, на рабочее давление 0,3 МПа, напряжение питания катушки клапана 220 В, 50 Гц; привод GMA321.1E (наличие пружины возврата), вид климатического исполнения У3.1:

Клапан ВН1¹/₂М-3КПОЗ., электропривод GMA321.1E, 220 В, 50 Гц, У3.1.
