Клапаны электромагнитные двухпозиционные муфтовые DN 40-50, с электроприводом регулятора расхода (привод SP0) и датчиком положения

Характеристики:

Материал корпуса:	алюминиевые сплавы АК12ОЧ, АК12ПЧ
Частота включений, 1/час, не более:	40
Напряжение питания:	электромагнитной катушки: 220В, 110В, 24В (50 Гц); 24В (пост.тока)
Степень защиты клапана:	IP65
Тип датчика положения:	индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68
Напряжение питания датчика положения:	10...30 В пост. тока
Степень защиты электропривода:	IP54
Потребляемая мощность электропривода:	не более 1 Вт
Угол поворота регулятора:	90°
Климатическое исполнение:	У3.1 (-30...+40 °С)
Полный ресурс включений, не менее:	500 000
Монтажное положение:	на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.

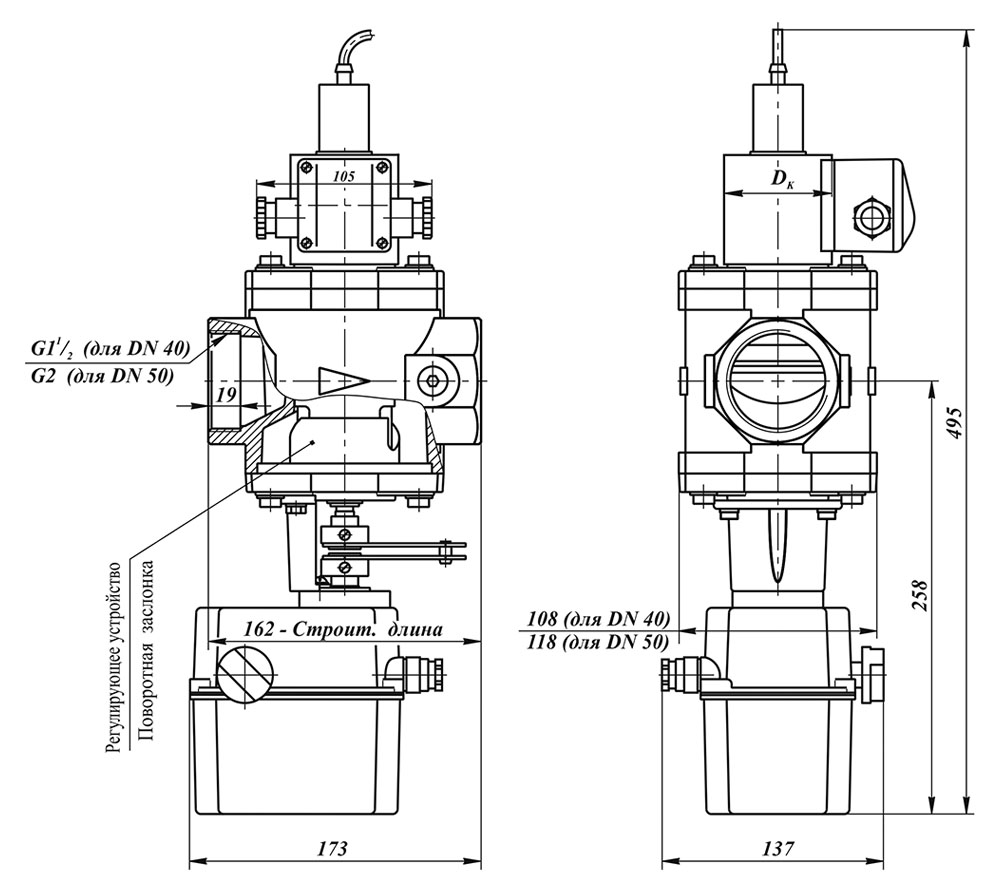

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.

Клапан с электроприводом с пропорциональным регулированием работает в следующих режимах:
“закрыто” (при обесточенной электромагнитной катушке);
“номинальный расход” (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).

Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.
