Клапаны электромагнитные двухпозиционные муфтовые DN 40, 50, с электроприводом регулятора расхода (привод LM24A-SR, GDB161.1E)

Характеристики:

Материал корпуса:	алюминиевые сплавы АК12ОЧ, АК12ПЧ
Частота включений, 1/час, не более:	20
Напряжение питания:	электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц); 24 В (пост. тока)
Степень защиты клапана:	IP65
Тип датчика положения:	индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68
Напряжение питания датчика положения:	10...30 В пост. тока
Степень защиты электропривода:	IP54
Потребляемая мощность электропривода:	не более 1 Вт
Угол поворота регулятора:	90°
Климатическое исполнение:	У3.1 (-30...+40 °С)
Полный ресурс включений, не менее:	300 000
Монтажное положение:	на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.

Характеристики применяемых электроприводов с аналоговым управлением

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.

Клапан с пропорциональным регулированием работает в следующих режимах:
“закрыто” (при обесточенной электромагнитной катушке);
“номинальный расход” (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).

Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.

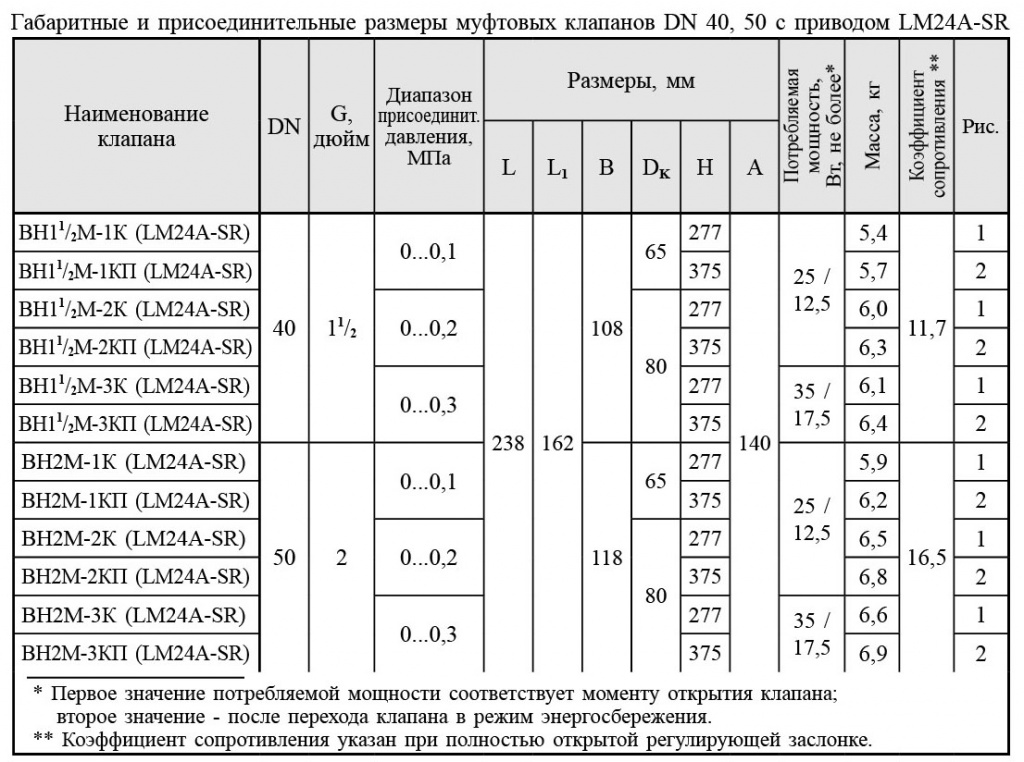

Муфтовые DN 40 50 с приводом LM24A-SR, габаритные размеры

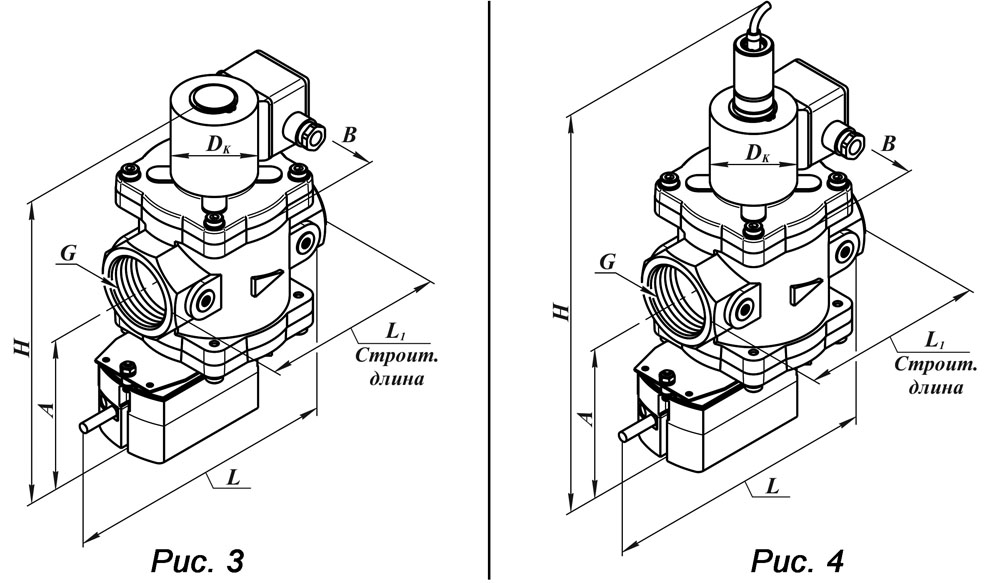

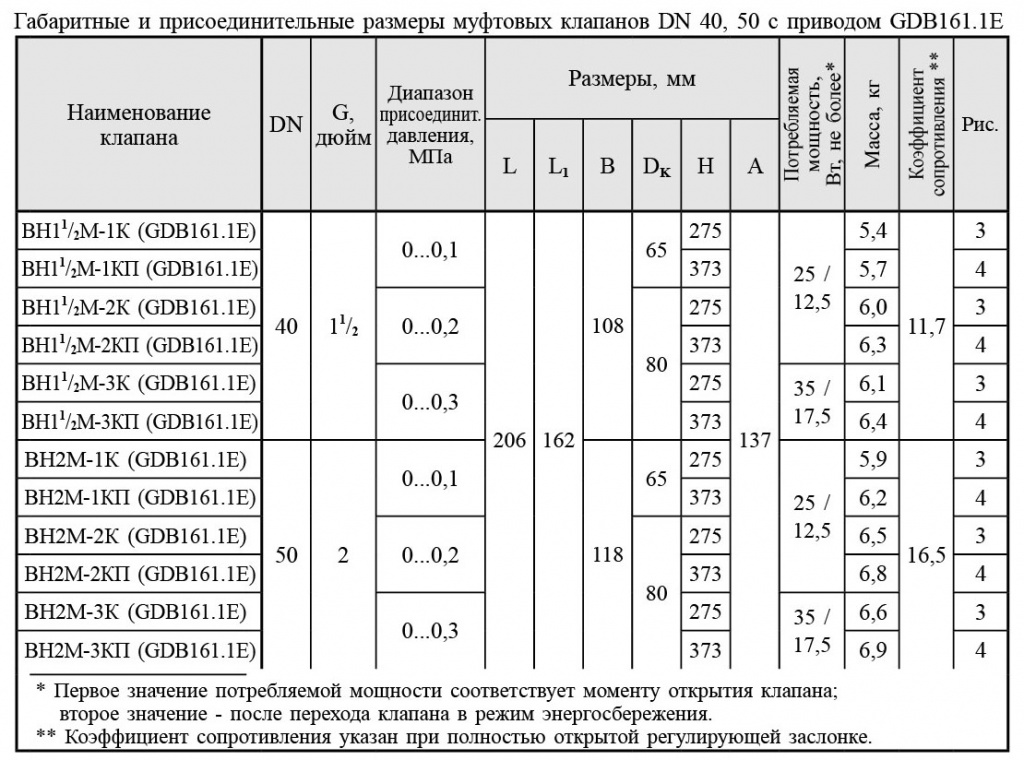

Муфтовые DN 40 50 с приводом GDB161.1E, габаритные размеры

Пример обозначения электромагнитного двухпозиционного клапана с электромеханическим регулятором расхода (пропорциональное регулирование) номинальным диаметром DN 50 (2 дюйма), муфтового исполнения, на рабочее давление 0,1 МПа, напряжение питания катушки клапана 220 В, 50 Гц; привод LM24A-SR (управление 0...10 В), вид климатического исполнения У3.1:

Клапан ВН2М-1К, электропривод LM24A-SR, 220 В, 50 Гц, У3.1.

Пример обозначения электромагнитного двухпозиционного клапана с электромеханическим регулятором расхода (пропорциональное регулирование) номинальным диаметром DN 50 (2 дюйма), муфтового исполнения, на рабочее давление 0,1 МПа, напряжение питания катушки клапана 220 В, 50 Гц; привод GDB161.1E (управление 0...10 В), вид климатического исполнения У3.1:

Клапан ВН2М-1К, электропривод GDB161.1E, 220 В, 50 Гц, У3.1.
