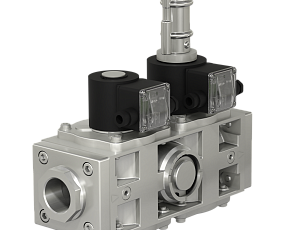

Клапаны электромагнитные двойные фланцевые, муфтовые DN 15-50, с медленным открытием

Состав: два последовательно расположенных затвора:

первый - быстрое открытие/ быстрое закрытие;
второй - медленное открытие/ быстрое закрытие.

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ

Климатическое исполнение:

У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС).

Время открытия:

для DN 15 - 25: 5...20 с;
для DN 32 - 50: 5...30 с

Время закрытия: не более 1 с

Напряжение питания: 220 В, 50 Гц

Степень защиты:

общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.

Частота включений, 1/час, не более: 30 срабатываний.

Полный ресурс, не менее: 50 000 включений.

Монтажное положение: на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитные катушки направлены вниз.

Двойные клапаны с обозначением “К” имеют ручной регулятор расхода, располагающийся между затворами. Поворачивая вал регулятора против часовой стрелки можно увеличить количество проходящего через клапан газа. При вращении по часовой стрелке количество проходящего газа уменьшается.

Номинальный диаметр	Номер затвора	Потребляемая мощность для одной катушки, Вт	Напряжение питания, В	Потребляемый ток, мА, не более
DN 15...25	1-ый затвор	25 / 12,5	220 В, 50 Гц	150
DN 32...50	2-ый затвор	35 / 17,5		190
DN 15...25	1-ый затвор	55 / 27,5		230
DN 32...50	2-ый затвор	65 / 32,5		300

В случае заказа электромагнитного газового двойного клапана во взрывозащищенном исполнении (ЕxmcIIT4Gc) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН2ДТ-3Е фл.

Клапаны электромагнитные двойные двухпозиционные с медленным открытием муфтового исполнения

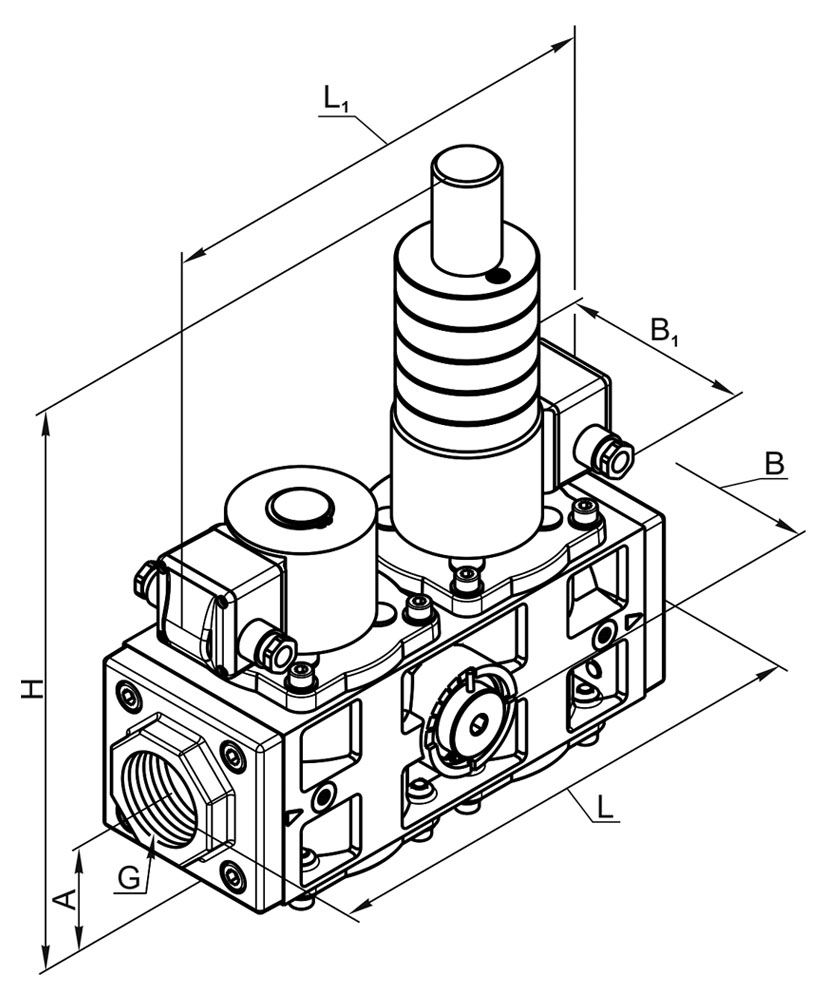

Муфтовые с медленным открытием

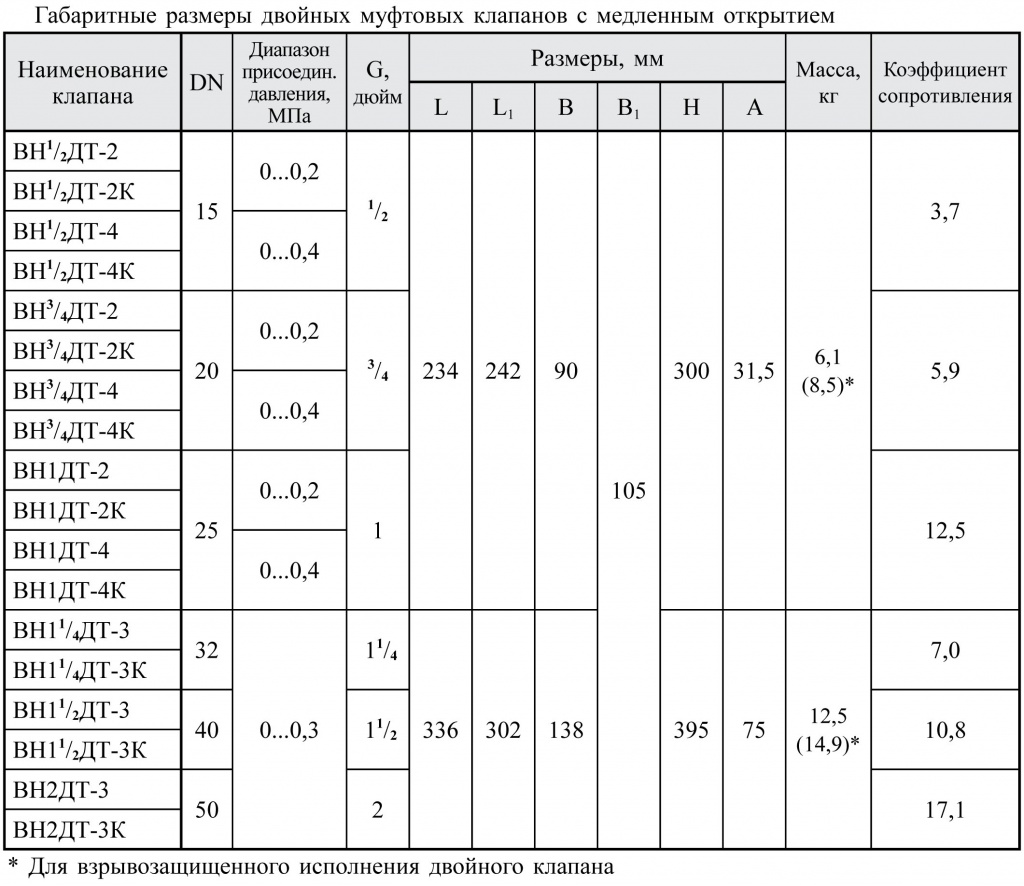

Муфтовые с медленным открытием dn 15-50

Клапаны электромагнитные двойные двухпозиционные с медленным открытием фланцевого исполнения

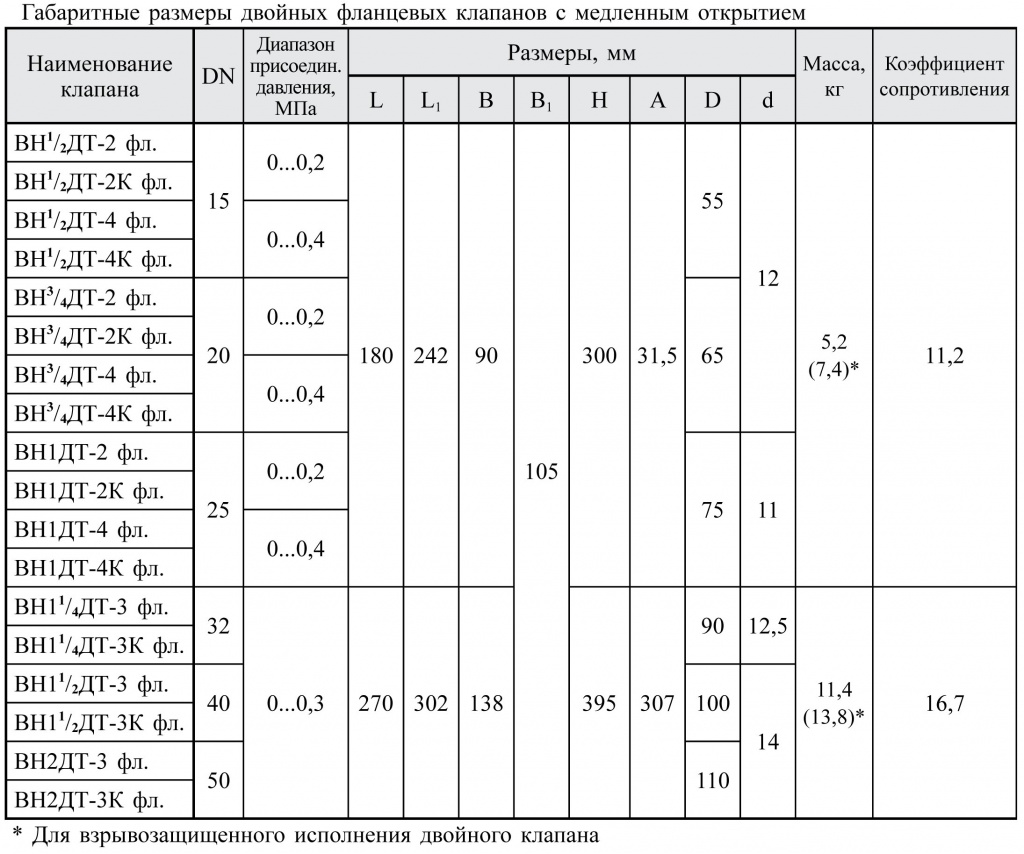

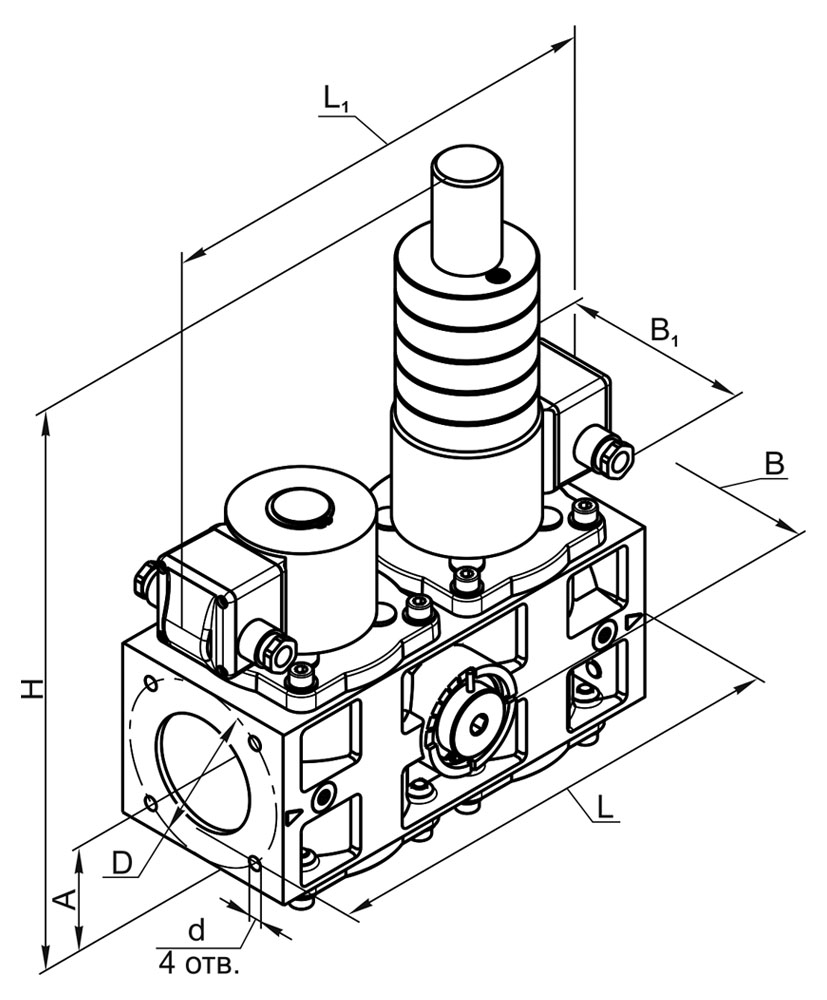

Фланцевые с медленным открытием
