Клапаны электромагнитные трехпозиционные муфтовые DN 20-50, с одним регулятором расхода
Новости компании

Клапаны электромагнитные трехпозиционные муфтовые DN 20-50, с одним регулятором расхода

Характеристики:

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Частота включений, 1/час, не более:
1000
Потребляемая мощность электромагнитной катушки, в нагретом состоянии, не более:
в момент открытия клапана: 25 Вт;
в режиме энергосбережения: 12,5 Вт.
Потребляемый ток в момент открытия клапана, не более:
для исполнения 220 В: 150 мА;
для исполнения 110 В: 300 мА;
для исполнения 24 В: 1300 мА.
Климатическое исполнение:
У3.1 (-30...+60 °С);
У2 (-45...+60 °С);
УХЛ2 (-60...+60 °С);
УХЛ1 (-60...+60 °С) - только для взрывозащищенного исполнения.
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Полный ресурс, не менее:
1 000 000 включений
Монтажное положение:  любое, за исключением, когда электромагнитная катушка "А" направлена вниз.

В случае заказа клапана во взрывозащищенном исполнении (2Ex mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву "Е". Пример обозначения: ВН1В-0,2Е.

Трехпозиционный клапан работает в следующих режимах: “максимальный расход”, “отключено”, “среднее значение расхода”.

Подвод электропитания к клапану осуществляется по следующей схеме:

  • 100 % расхода - напряжение подано на катушки “А” и “В”;
  • 10 - 60 % расхода - напряжение подано только на катушку “А”.

Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа.

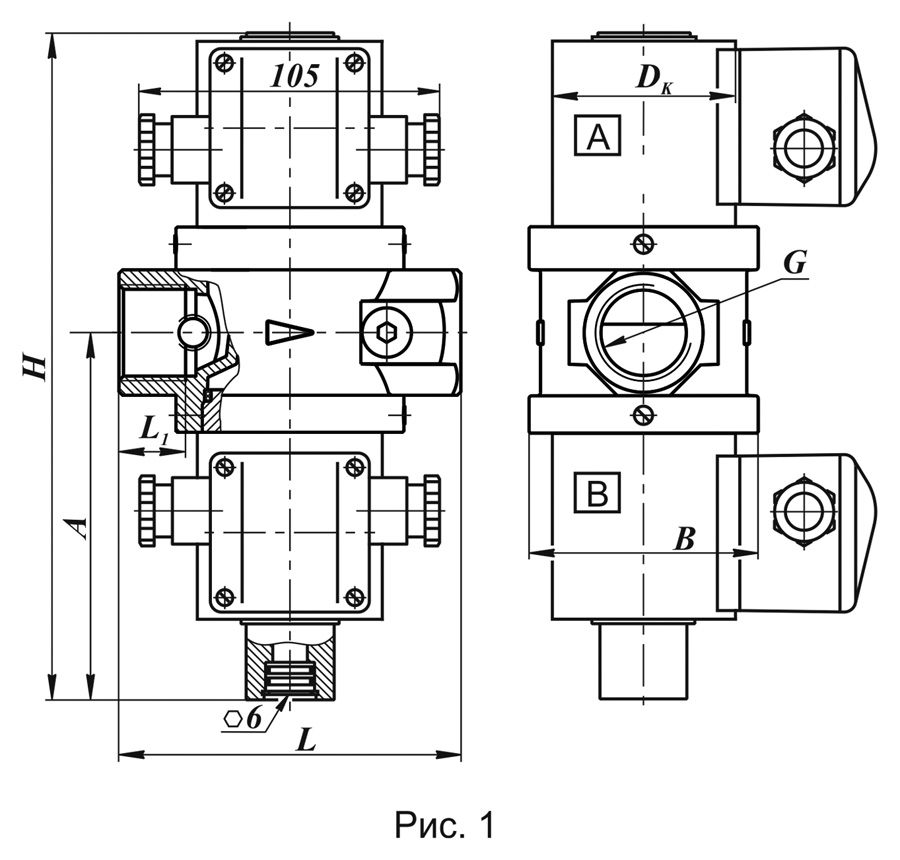

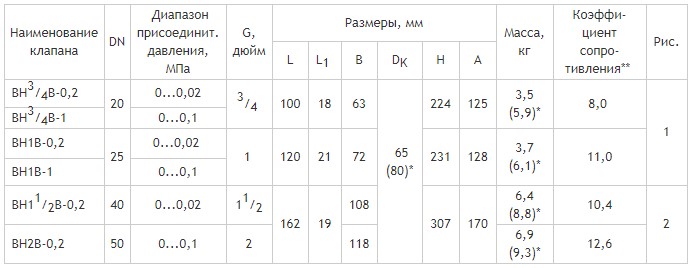

Габаритные и присоединительные размеры муфтовых клапанов
DN 20-50, с одним регулятором расхода

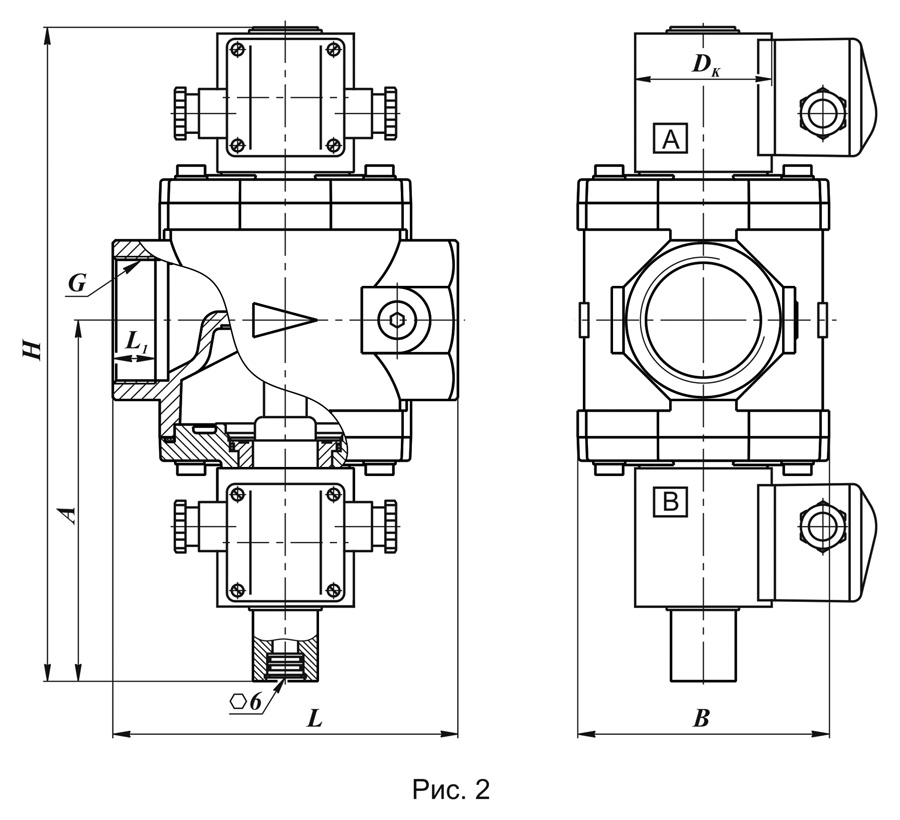

Муфтовые DN 25-50, c регулятором расхода, габаритные размеры

*Для взрывозащищенного исполнения клапана.

**При полностью открытом регуляторе расхода.
