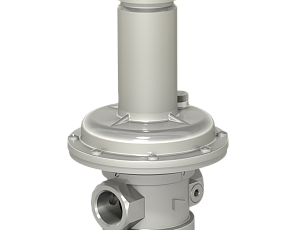

Клапаны предохранительно-сбросные газовые муфтовые, фланцевые DN 15-50

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ.

Максимальное давление на входе: 6 бар (6000 мбар).

Диапазон настройки срабатывания (открытия) клапана: определяется установленной пружиной.

Закрытие клапана: не менее 0,8 от давления настройки.

Класс герметичности: А по ГОСТ 9544.

Климатическое исполнение:

У3.1 (-30...+60 ОС);
У2 (-40...+60 ОС).

Средний срок службы: не менее 9 лет.

Установка: на сбросной линии за регулятором давления.

Монтажное положение: предохранительно-сбросной клапан газа может быть в любом положени, за исключением, когда труба располагается ниже продольной оси клапана.

Исполнения предохранительно-сбросных клапанов (ПСК):

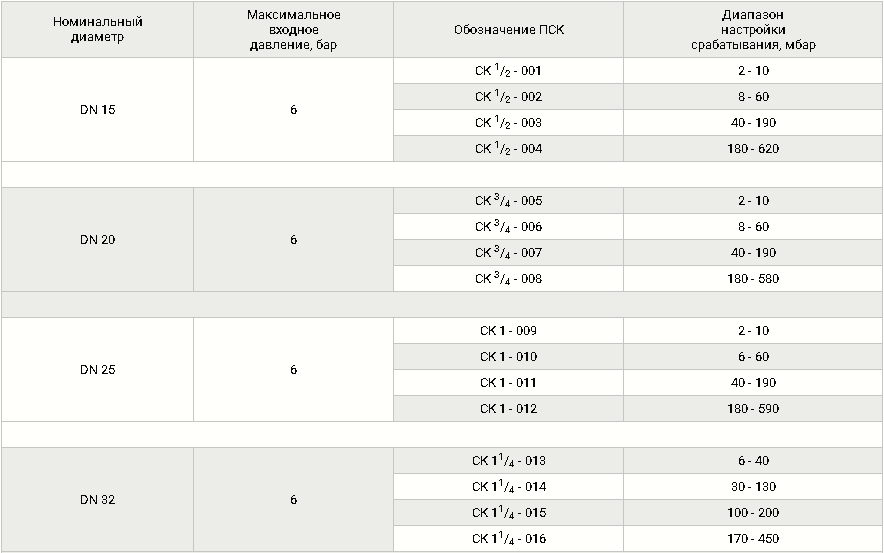

Клапаны сбросные муфтовые, фланцевые DN 15-50, таблица1

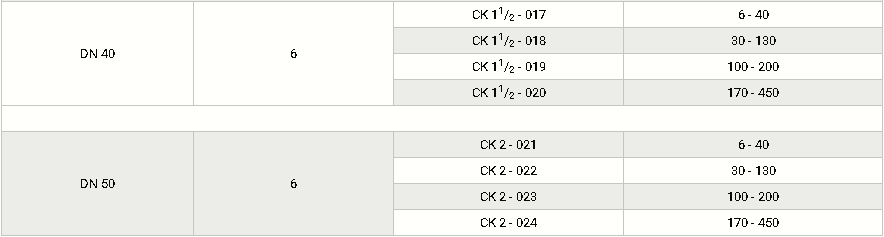

Клапаны сбросные муфтовые, фланцевые DN 15-50, таблица2

Предохранительно-сбросные клапаны муфтового исполнения

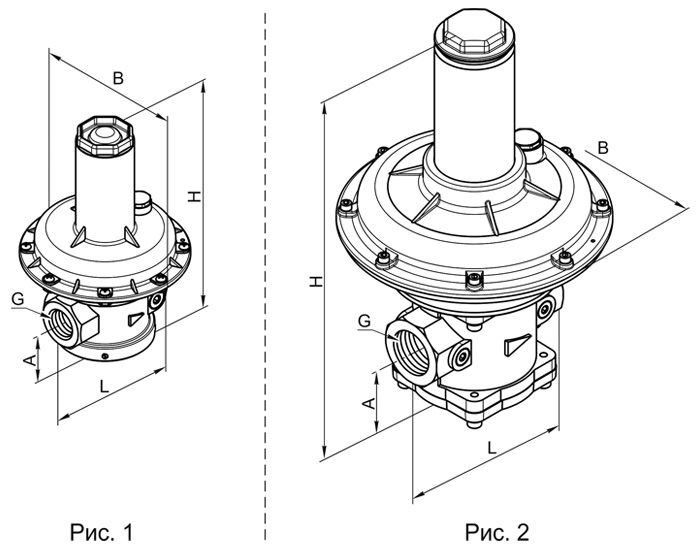

Клапаны сбросные муфтовые, фланцевые DN 15-50, схема 1

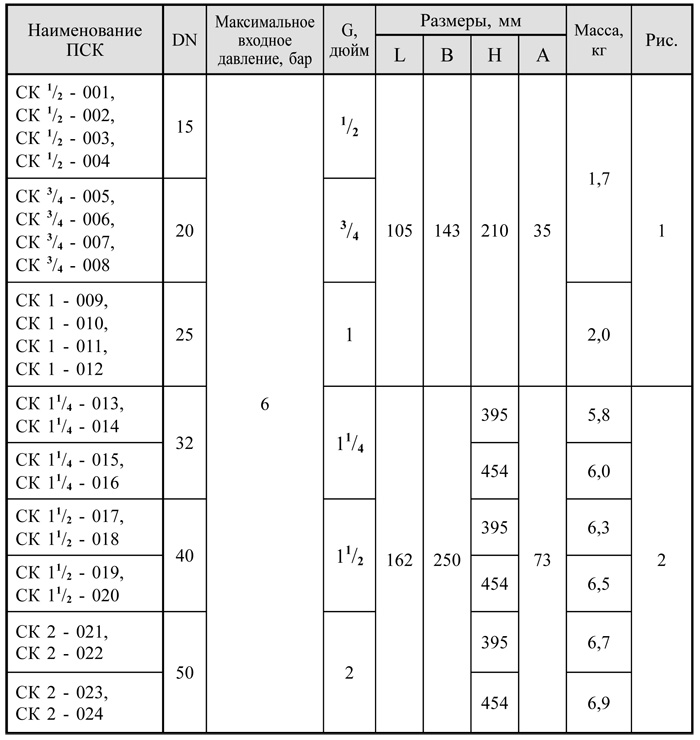

Клапаны сбросные муфтовые, фланцевые DN 15-50, таблица 1

Предохранительно-сбросные клапаны фланцевого исполнения

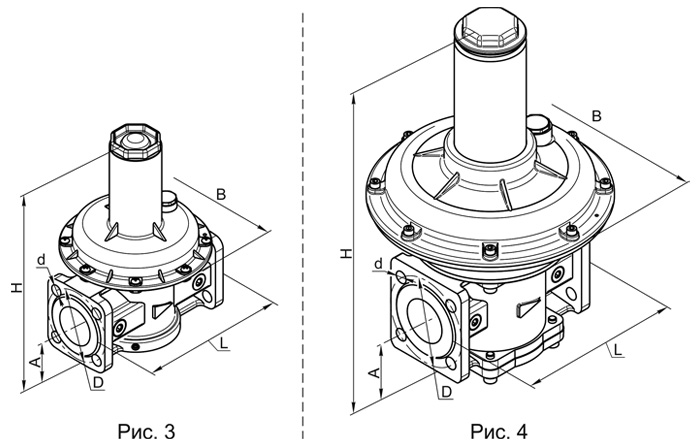

Клапаны сбросные муфтовые, фланцевые DN 15-50, схема 2

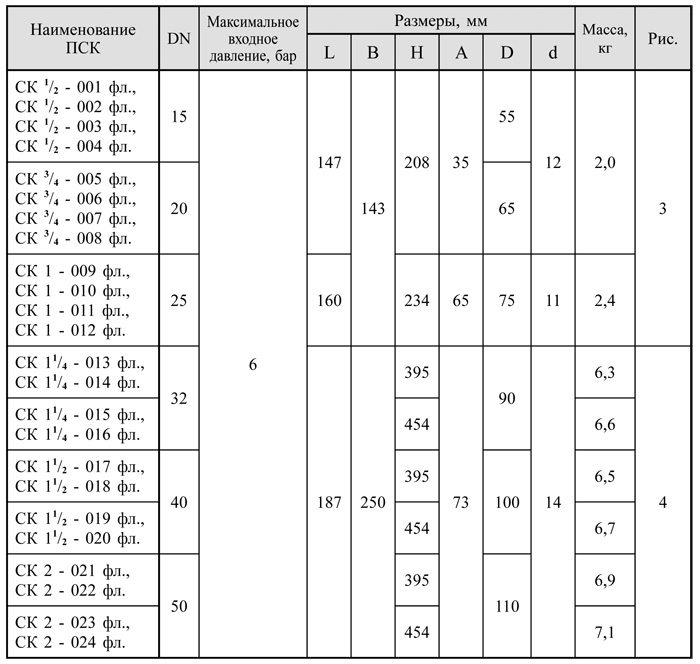

Клапаны сбросные муфтовые, фланцевые DN 15-50, таблица 2

Пример обозначения предохранительно-сбросного клапана присоединительным размером 1 дюйм (DN 25), муфтового исполнения, диапазон настройки срабатывания клапана: 6...60 мбар, соответствующий трехзначному коду - 010; вид климатического исполнения У3.1:

Клапан СК 1 - 010, У3.1.

Пример обозначения предохранительно-сбросного клапана присоединительным размером 2 дюйма (DN 50), фланцевого исполнения, диапазон настройки срабатывания клапана: 100...200 мбар, соответствующий трехзначному коду - 023; вид климатического исполнения У2:

Клапан СК 2 - 023 фл., У2.
