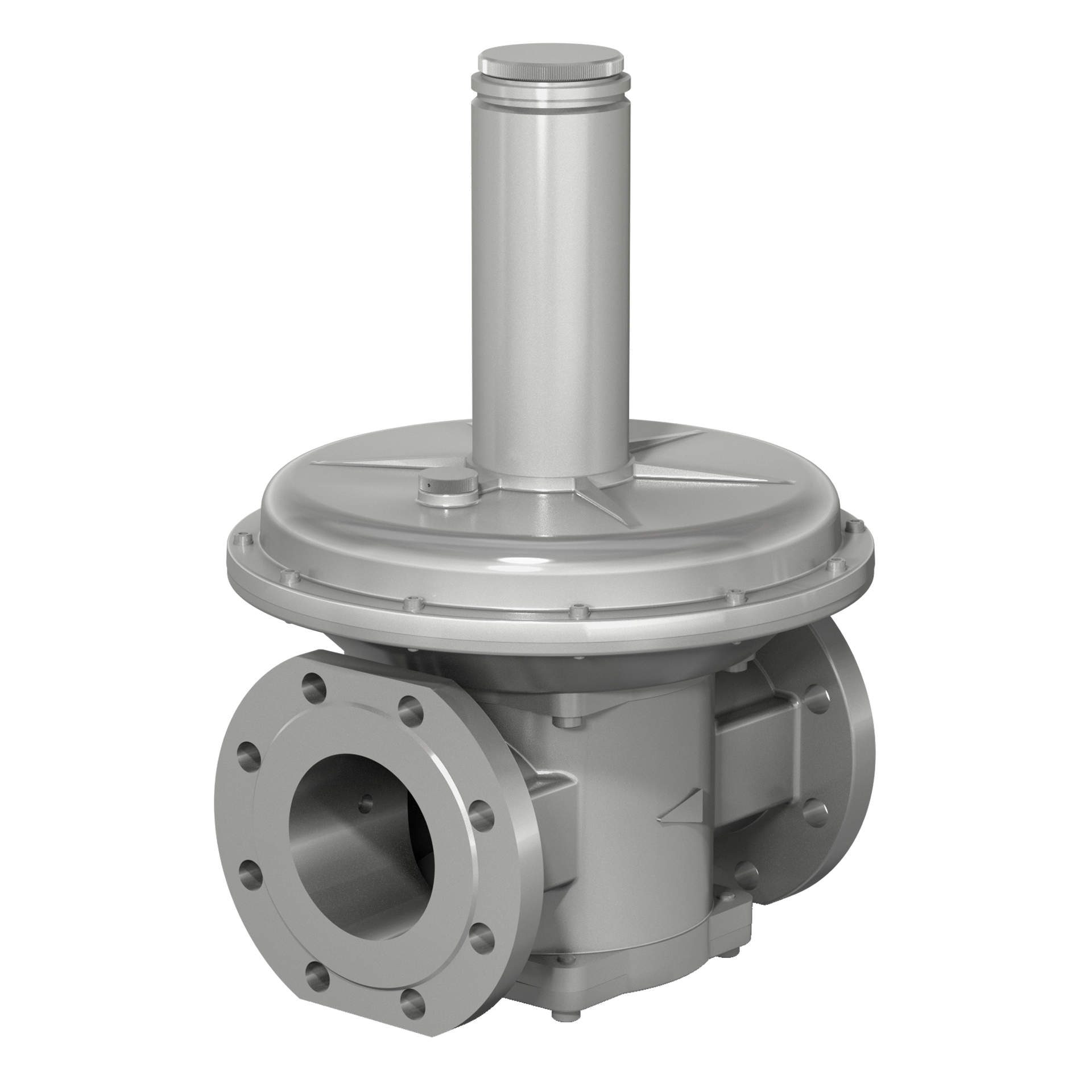

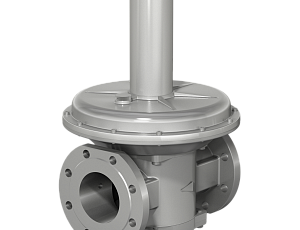

Регуляторы нулевого давления и соотношения давления газ-воздух DN 50-100, с присоединительными фланцами PN 16

Данные регуляторы могут быть применены как в качестве регуляторов нулевого давления, так и в качестве регуляторов соотношения газ-воздух.

В качестве регулятора нулевого давления предназначен для пропорционального регулирования расхода газа в зависимости от разрежения на выходе либо в контрольной точке трубопровода и поддержания газовоздушной смеси в постоянном соотношении.

В качестве регулятора соотношения газ-воздух предназначен для получения смеси газ-воздух и автоматического поддержания полученной пропорции при изменении давления воздуха. Позволяет получить смесь газ-воздух в соотношении 1:1, а в случае установки в газовый тракт после регулятора соотношения газ-воздух дополнительного устройства регулировки расхода, например регулирующей заслонки, возможно получение смеси газ-воздух в пропорции 1:10.

При заказе регуляторов-стабилизаторов с присоединительными фланцами PN16 обязательно необходимо указывать в заявке: «с присоединительными фланцами PN16».

Область применения:

Системы газораспределения и газопотребления, газовые рампы горелочных устройств, газомоторные установки и газопоршневые электростанции.

Регуляторы нулевые газ-воздух DN 50-100, схема 1

Условия применения:

Регуляторы нулевого давления при наличии избыточного давления на входе регулятора и вакуумметрического давления на выходе - регулятор находится в открытом состоянии. При достижении выходного давления нулевого значения (потребление газа отсутствует) регулятор закрывается.

Регулятор соотношения газ-воздух управляется давлением из воздушной линии. Он регулирует выходное давление газа за регулятором в соотношении 1:1 к управляющему давлению воздуха. Тепловая мощность горелки изменяется с помощью исполнительного механизма, установленного на воздушной линии. Изменение давления в горелке оказывает одинаковое воздействие на расход газа и воздуха, так что газовоздушная смесь не изменяется. Регулирующая пружина позволяет увеличить диапазон соотношения до величины 1:10.

Материал корпуса: Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

Климатическое исполнение:

У3.1 (-30...+60 °C);
У2 (-40...+60 °C).

Максимальное давление на входе:

Для регуляторов нулевого давления: 0,5 бар (500 мбар);
Для регуляторов соотношения газ-воздух: 0,2 бар (200 мбар).

Диапазон давлений на выходе:

Для регуляторов нулевого давления: (-3...+5) мбар;
Для регуляторов соотношения газ-воздух: (-10...+200) мбар.

Монтажное положение: Любое, за исключением, когда труба располагается ниже продольной оси регулятора.

Средний срок службы стабилизатора давления газа: Не менее 9 лет.

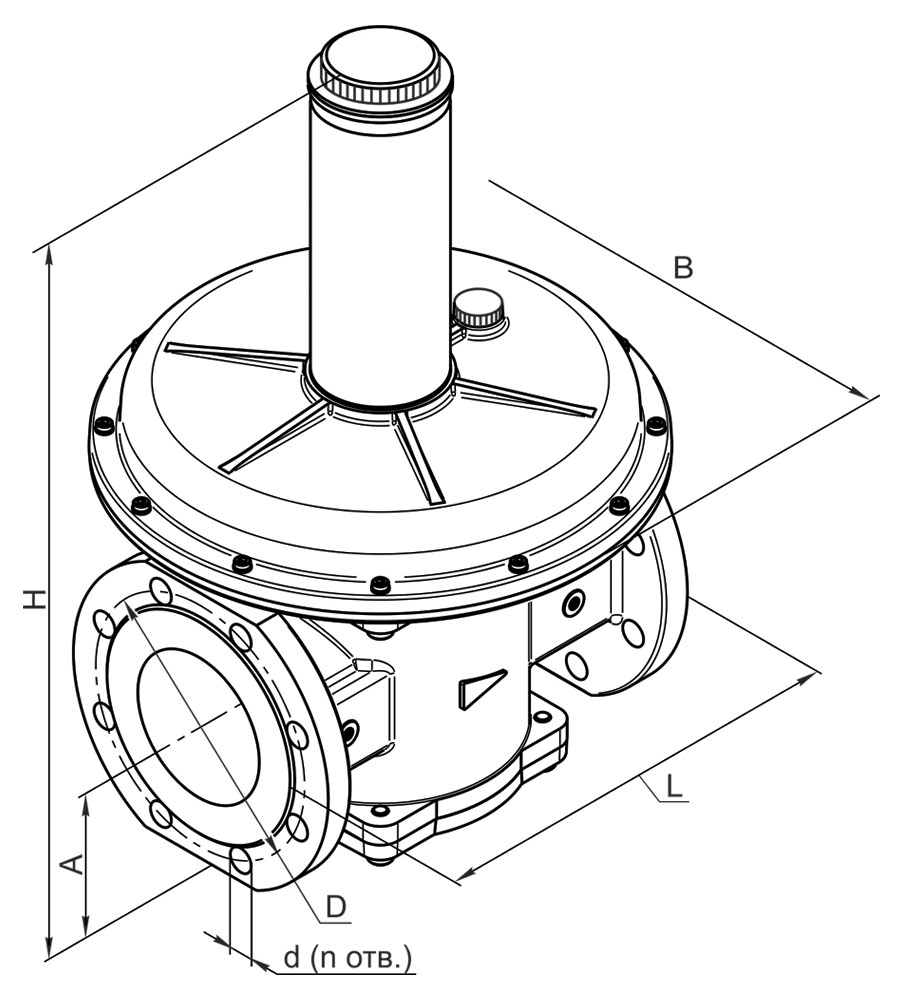

Регуляторы нулевые газ-воздух DN 50-100, схема

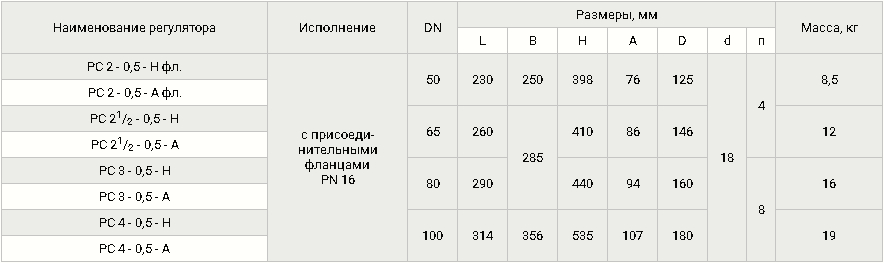

Регуляторы нулевые газ-воздух DN 50-100, таблица

Пример обозначения регулятора нулевого давления и соотношения газ-воздух, номинальным диаметром DN-65 (2¹/₂ дюйма), исполнение с присоединительными фланцами PN 16 бар, вид климатического исполнения У3.1:

Регулятор РС2¹/₂-0,5-Н (исполнение: с присоединительными фланцами PN 16), У3.1.
