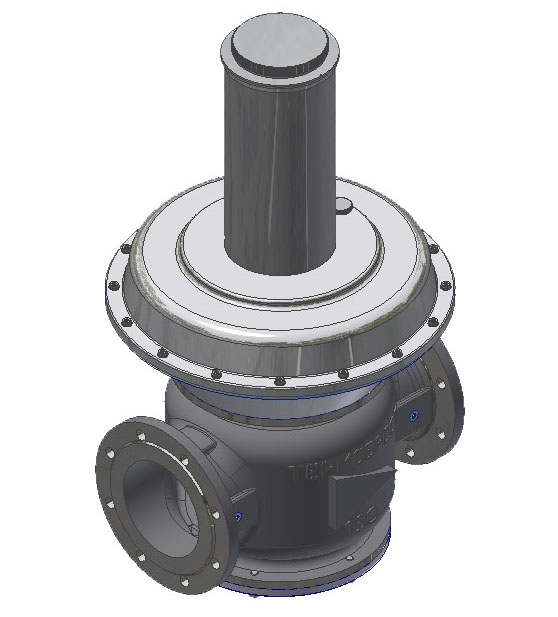

Регуляторы-стабилизаторы давления в базовой комплектации DN 150, стальные

Регуляторы-стабилизаторы давления предназначены для снижения, регулирования и поддержания давления (расхода) углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах независимо от изменений входного давления и работают без использования постороннего источника энергии.

Материал корпуса:

Легированная сталь;
Чугун.

Климатическое исполнение:

У3.1 (-30...+60 °C);
У2 (-40...+60 °C).

Максимальное давление на входе:

Для РС ... – 0,5 - ... – 0,5 бар (500 мбар);
Для РС ... - 6 - ... - 6 бар (6 000 мбар).

Диапазон давлений на выходе:

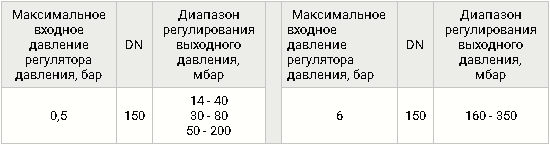

Регуляторы-стабилизаторы DN 150, стальные, таблица

Максимальное отклонение давления на выходе: ±15 % от настроенной величины при изменении входного давления в пределах ±30 % от фактического.

Давление закрытия регулятора: Не превышает выходного давления, полученного при расходе, равном 5 % от максимального расхода, более чем в 1,5 раза.

Монтажное положение: Любое, за исключением, когда труба располагается ниже продольной оси регулятора.

Средний срок службы стабилизатора давления газа: Не менее 9 лет.

Дополнительно: Диапазон регулирования выходного давления определяется типоразмером пружины, установленной в корпус регулятора-стабилизатора.

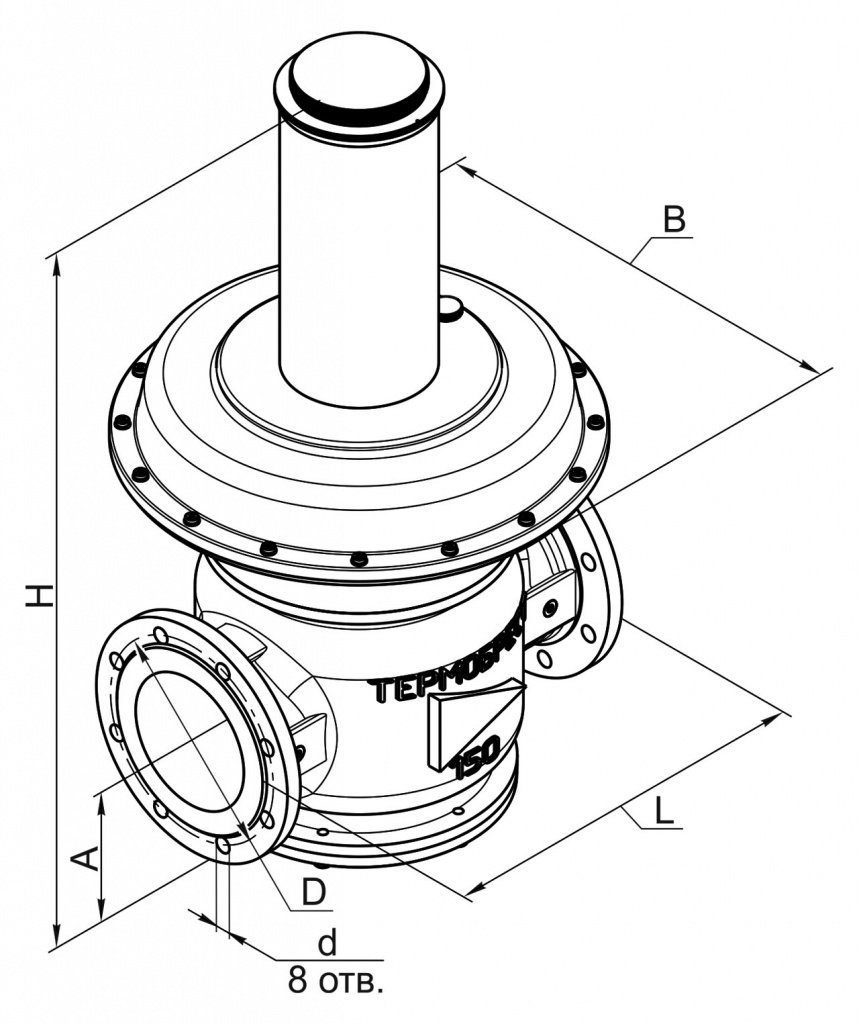

Регуляторы-стабилизаторы DN 150, стальные, схема

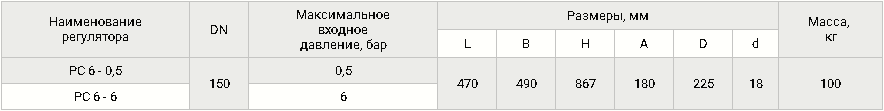

Регуляторы-стабилизаторы DN 150, стальные, таблица 1
